七段数码管根据LED的接法不同分为共阴式

七段数码管

七段数码管是一种便宜且易于使用的电子管。通过向不同的引脚输入相对电流使其变亮，表明数字可以显示所有可以用数字表示的参数，例如设备的时间，日期，温度等。它广泛用于电器，尤其是家用电器，例如显示屏，空调，热水器，冰箱等。大多数热水器使用数码管，其他家用电器也使用LCD屏幕和荧光屏。

一般的七段数码管有七个发光二极管（三个水平和四个垂直），显示从0到9的十进制数字加一个小数点。它还可以显示英文字母，包括以十六进制表示的英文A到F（b，d为小写字母，其他为大写字母）。目前，七段数码管中的大多数将以斜体显​​示。

除了七段数码管，还有14和16冲程，还有其他对角冲程。但是，由于点矩阵显示器（英语：Dot-matrix）的价格下降，这些“多个笔画”基本上已被后者取代。

七段式LED数码管显示屏的原理

对电子技术了解很少的人会很好地理解LED的发光原理。我们不想介绍太多。七段式LED数字管在特定形状的绝缘材料上使用单个LED的组合。 8“形的数码管分别引出电极，并点亮相应的点以显示数字0-9。

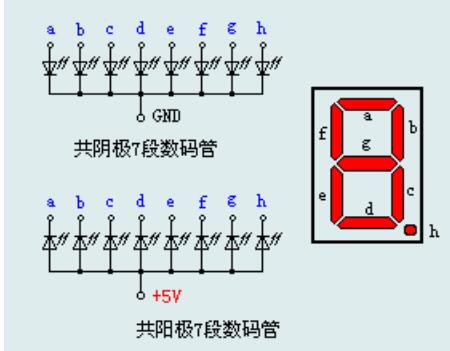

根据LED的不同连接方法，LED数字管分为共阴极和共阳极。对于编程而言，了解LED的这些特性非常重要，因为不同类型的数字管的硬件电路有所不同。 ，编程方法也不同。右图是共阴极和共阳极数字管的内部电路。它们的发光原理相同，但电源极性不同。

将多个LED的阴极连接在一起是常见的阴极类型，而将多个LED的阳极连接在一起是常见的阳极类型。以共阴式为例。如果阴极接地并且相应段的阳极连接到正电源，则该段将发光。当然，LED的电流通常很小，并且通常需要在回路中连接高电流电阻。如果我们将“ b”和“ c”部分连接到正电源，而另一端接地或悬空，则“ b”和“ c”部分将亮起。此时，数字电子管显示屏将显示数字“ 1”。并将“ a”，“ b”，“ d”，“ e”和“ g”段连接到正电源，其他引脚悬空，此时数码管将显示“ 2”。其他字符的显示原理相似，读者可以自己分析。
