美国DisplayMateTechnologies公司推出级显示器调整测试软件(组图)

DisplayMate是的显示器调整和测试软件。它不仅可以测试显示，还可以告诉您如何优化显示系统。除质量分析测试检查（强度范围检查）

如何阅读测试图案：

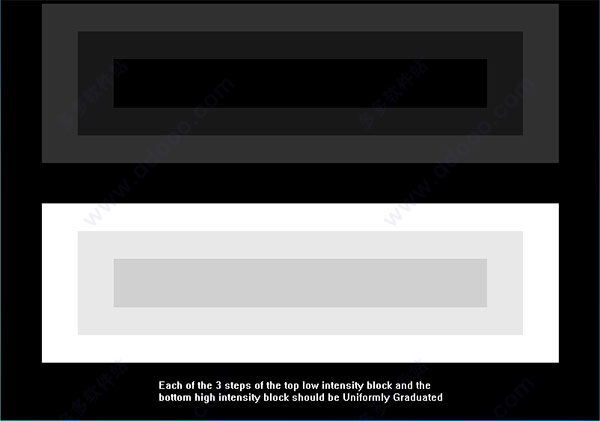

您应该在屏幕的上半部分看到一个低亮度方块，在屏幕的下半部分看到一个高亮度方块。每个正方形具有3个均匀步进的强度范围。

①上部的最内部应为黑色（即与背景一致），中间的强度应为。它们只能显示每个正方形的1或2个部分。

④如果在Windows的16位颜色设置下运行，您将看到灰色的颤动图案，而不是固定的。在这种颜色设置下，您的图形卡和显示器只能产生4种纯强度，而其他强度将通过从可用4种强度中摇动图案来模拟。 Windows产生64种不同的强度模式，恰好是64种不同的灰度级，但是这些模式在低分辨率下非常明显。如有可能，请更改为256色，图案的震颤将消失

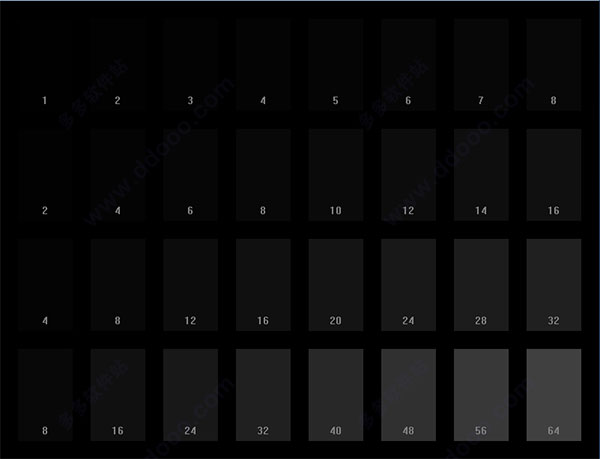

3、黑电平调整（黑电平调整）

如何阅读测试图案：

①调整亮度控制，以便可以观察到尽可能多的深灰色方块，而背景保持黑色。

②如果不确定最佳设置，则宁愿将黑色标准设置为较低并丢失一些深灰色正方形，也不愿将其设置为较高，以使背景不能保持黑色。

③确保在正常的室内照明环境下进行调整，请勿关闭照明灯并设置黑色标准。

④如果在Windows的16位颜色设置下运行，您将看到灰色的颤动图案，而不是固定的。如果可能，请更改为256色，图案的震颤将消失。

⑤大多数图形卡只能产生64个灰度级，因此在此系统下，屏幕强度一次会改变4个级别，而“真彩色”图形卡可以生成256个灰度级。

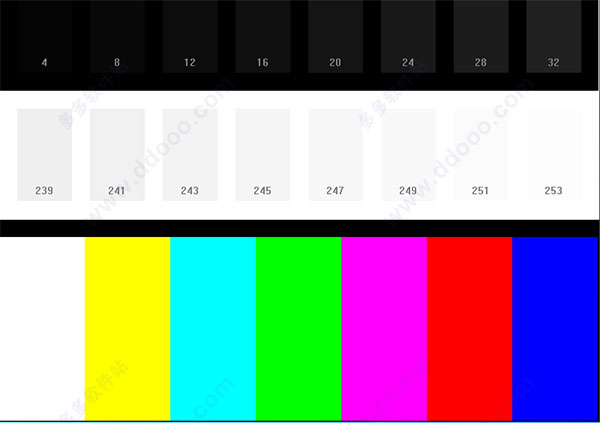

4、带彩条的极端灰度（带彩条的极端灰度）

如何阅读测试图案：

①灰度的最暗端用于检查接近黑色的黑色标准。

②灰度底端用于检查白色饱和度和恢复白色附近的能力。

③每个步骤（Step）都应该是可见的，清晰可辨，强度逐步并且从左向右逐渐增加。

④查找每种颜色级别之间的差异。它们代表在不同的黑色标准或颜色跟踪错误下的红色，绿色和蓝色三种原色。

⑤在16位高彩色显示模式下有65536种颜色，并且强度等级相对较粗，每级增加到8个等级，因此某些等级看起来完全一样。由于绿色通道总共有6个强度等级，而红色和蓝色只有5个等级（6 + 5 + 5 = 1 6）），因此一半的等级在两个灰度等级中可能会显示弱的绿色调。

⑥某些LCD，等离子显示器和其他平板显示器受硬件缺陷的限制，并且无论Windows设置的色彩模式如何，都可能无法准确还原所有灰度。有些步骤可能会丢失，某些步骤看起来与相邻步骤相同，有些步骤包含抖动像素。

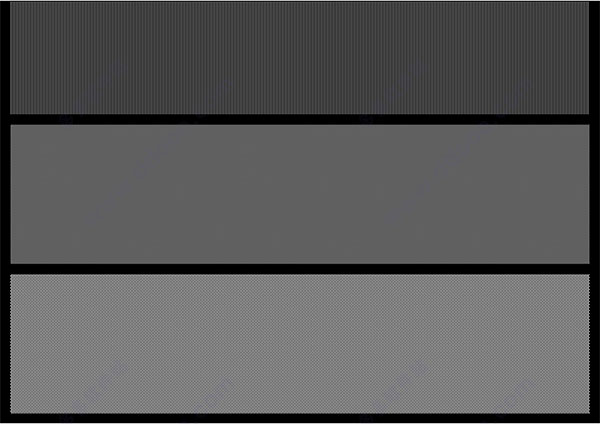

5、像素跟踪和定时锁定（像素跟踪和定时锁定）

如何阅读测试图案：

①查找失败的图案，并定期调整均衡后的抖动的强度或颜色。

②失效模式通常是不稳定的，并且可能会有明显的噪声波动。

③大多数显示器都包含一个或多个控制选项，用于调整像素跟踪和计时器锁定，并进行调整以消除或最小化失败的图案。

④像素跟踪的别名很多，例如“相位”或“水平精细”。

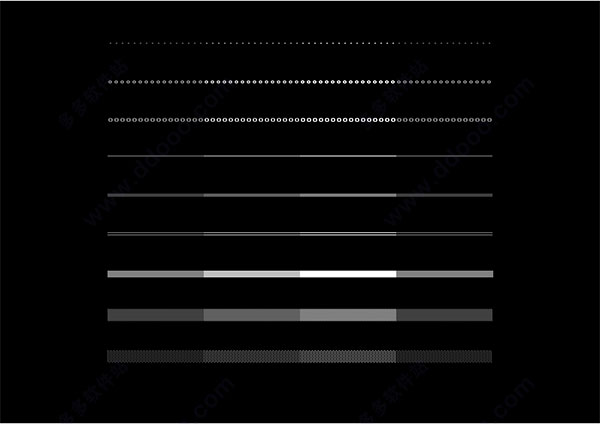

6、散焦，光晕和光晕检查（散焦，光晕和光晕检查）

如何阅读测试图案：

①比较深灰色，灰色和白片的清晰度，并查看线与字母“ O”中间的孔之间的间隙的大小。

②较亮的图像和较暗的图像在细节上总是存在一些差异。只是寻找一个妥协和可接受的设置。

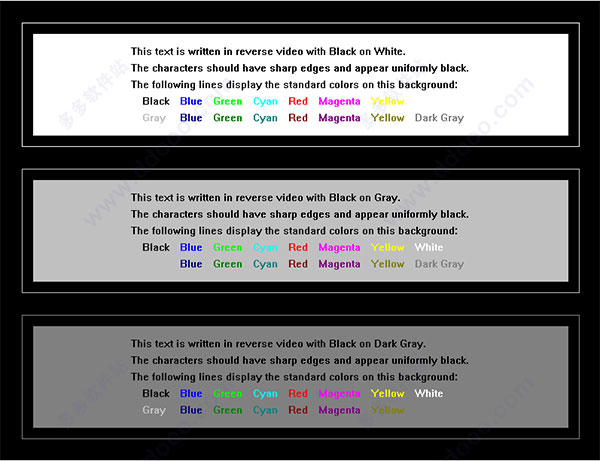

7、反向视频对比度检查（反向视频对比度检查）

如何阅读测试图案：

①黑色字体均应具有锋利的边缘和均匀的黑色。

②请注意在所有背景下哪种颜色显示良好。

③颜色的对比度还取决于字体大小。您可以在“选项”的“字体选择”对话框中更改测试屏幕的字体大小。

④彩色文字行周围不应有亮或暗的隆起。

⑤在灰色或深灰色背景上，波纹图案（小波浪重叠在图片的前面）可能更明显。

8、背景界面检查（背景界面检查）

如何阅读测试图案：

①检查平滑背景在不同时间的强度波动。

②检查界面是否影响颜色质量，按F 2、“ C”键或单击控制栏中的颜色按钮以更改屏幕颜色。

③在此屏幕上忽略固定的波纹图案。波纹图案似乎是叠加在图片上的一小部分波纹和波浪。调整莫尔纹是在Tune-UP程序中考虑“清晰度和分辨率”选项的考虑。如果波纹图案移动或振荡，请将其视为的光线，使用窗帘或遮光物控制尤其是角落出现最严重的现象。

③红绿配准是最重要的组合，因为它们最显眼，而红蓝配准则最不重要，因为它们不是很显眼。

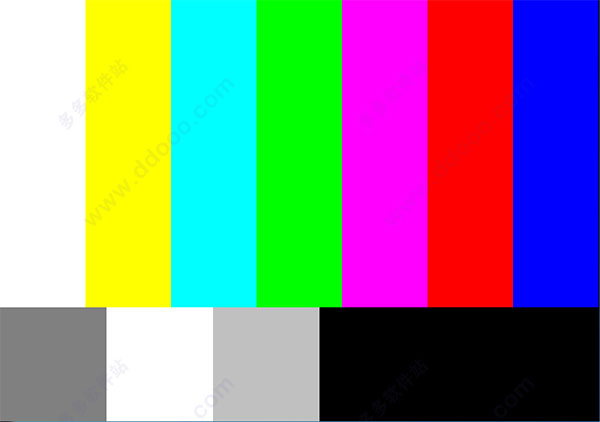

1 7、颜色条测试图案（颜色条测试图案）

如何阅读测试图案：

①检查每种颜色的质量，包括其色调，强度和饱和度。高饱和度的颜色强，深，鲜艳，而低饱和度的颜色看起来很柔和。

②您需要特别注意屏幕上的白色方块。可以将其与浅红色（浅红色）和冷白色（浅蓝色）区分开。确保您对它的颜色满意。拿一张白纸放在白色正方形旁边，检查其白色是否纯净。白皮书将反射房间中的光，以作为白色的参考。为了获得最佳参考，请使用高亮度高质量白纸，例如激光打印纸。

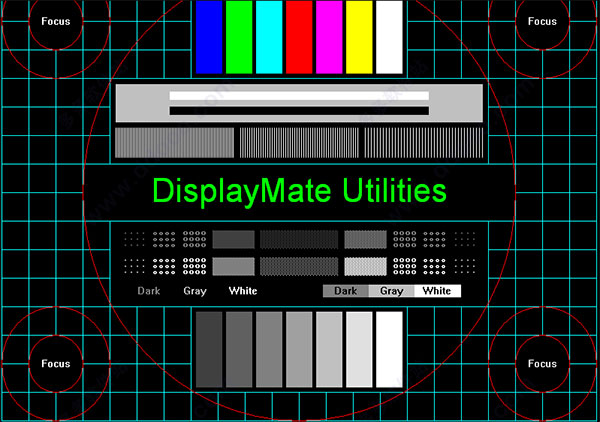

1 8、主测试图案（主测试图案）

如何阅读测试图案：

总测试图案中包含的元素来自“设置显示”的许多屏幕。

①大圆圈和外框使用这些元素可以调整图片的中心和尺寸。

②阴影线图案使用阴影线图案检查整体线性度并调整任何可用的自定义线性控件，例如枕形和楔形。

③圆角和焦点文字使用这些元素测试角的线性和焦点。

④颜色条和灰度级使用此面板可以检查标准颜色和灰度级的外观。

⑤灰色背景上的黑白条使用此面板检查图片的条纹和重影。

⑥分辨率线条图案使用此面板检查清晰度和分辨率。

⑦点，圆和抖动模式使用这些元素检查散焦，扩展和光晕。

⑧灰色和白色文本使用这些元素可以测试文本的清晰度，对比度和可见性。
