HUD抬头显示技术最早出现在高大上的战斗机

1个前沿介绍：HUD首次出现在战斗机上

说到平视显示器，它似乎与当前流行的智能汽车有些相关。对于大多数汽车用户而言，HUD确实是一项非常新的功能。实际上，平视显示技术首先出现在飞机上，它使用光学反射原理将重要的与飞行有关的信息投射在一块玻璃上。这块玻璃杯位于驾驶舱的前部，高度与飞行员的眼睛大致齐平。投影的文本和图像被调整为距焦距无限远的距离。当飞行员通过HUD向前看时，他可以轻松地将外部场景与HUD进行比较。显示的数据将合并在一起。

目前，平视显示器只能在少数高端品牌车型上看到，包括宝马5系Li，标致3008 /标致50 8、奥迪A6 /奥迪A 7、勒真7SUV和雷克萨斯GS。不久前，Land Rover Vision概念车还展示了配备HUD的最新透视技术。今年是汽车智能全面启动的一年。许多高端新技术已逐渐进入普通用户的视野。在科幻电影和游戏机中，汽车的炫酷显示功能将更加逼真地呈现在我们眼前。

在挡风玻璃上实现HUD平视显示技术

在汽车中引入HUD平视显示器的主要目的当然不仅是炫酷，而且更重要的是，确保驾驶员安全稳定地驾驶。它使驾驶员能够在不降低头部的情况下查看相关信息，并在观察路面时投入更多精力。同时，它还可以减少驾驶员对遥远路况的观察，以及由于视觉频繁变化而引起的近距离观看导航和车辆信息的视觉疲劳。对于那些经常使用移动导航软件的车主来说，具有完整功能和可靠质量的平视显示器可以更直观地显示导航信息，从而提高驾驶安全性。

HUD平视显示器技术首次出现在高空战斗机上

我相信许多车主，例如编辑本人，都不支持其汽车中的HUD，但如果要实施HUD，该怎么办？为此功能更换高端宝马显然是不切实际的。在下文中，作者将向您介绍几种平视显示方法。尽管它们不如原始的汽车配置好，但仍然可以实现满足每个人的渴望的平视显示技术。

首先让我们看看编辑人员如何使用零成本的手机和平板电脑来实现平视显示功能。

2软件筛选：可以找到iOS和Android

·软件筛选：可以找到iOS和Android

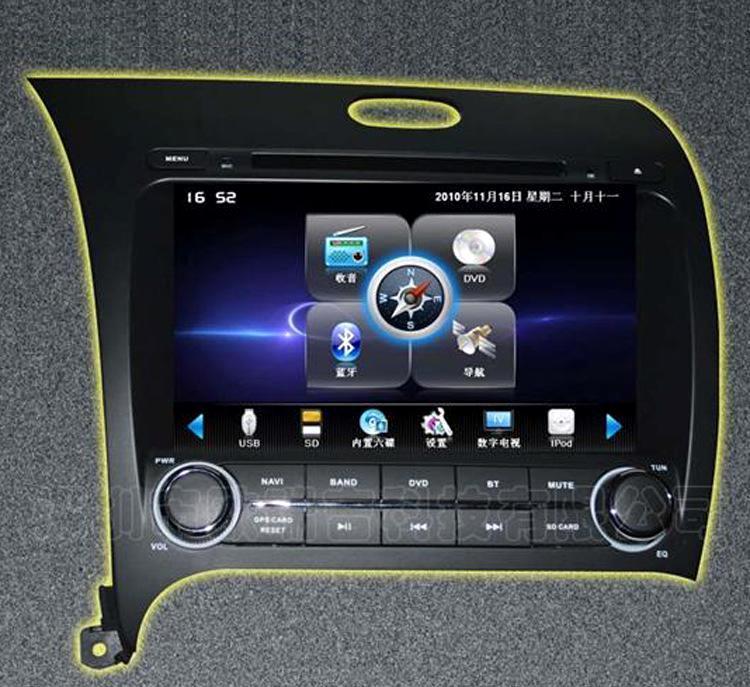

公平地说，编辑器从未进行过试驾，也从未见过具有平视显示功能的汽车，但是在观看了不久前放映的电影版本《 Need for Speed》之后，平视显示电影中福特野马的仪表板真是令人叹为观止。此外，嵌入在中央控制系统中的大尺寸触摸屏是一种技术范式，使我们可以隐约看到智能汽车的未来发展方向。

HUD平视显示技术在电影《极品飞车》中显示

由于上面提到的零成本，我们将使用手机或平板电脑来完成HUD平视显示功能。

实现原理非常简单。首先，您需要一部手机和一台平板电脑，这是支持3G / 4G网络功能的最佳机型。然后，您需要下载HUD平视显示软件。在软件方面，我们分为两个阵营。可以从AppleStore下载Apple iOS应用程序软件。但是，在经过作者的一些搜索之后，我发现其中混入了非常不可靠的HUD软件。尽管这些软件是免费的，但它们的功能相对单一。它们仅提供诸如速度和时间之类的小功能，不能用于地图导航。经过筛选后，编辑认为Hudway的iOS移动版本相对较好。尽管免费版的功能受到某些限制，但界面中提供了导航功能。如果您想实现更，则可以付费升级到Pro版本。

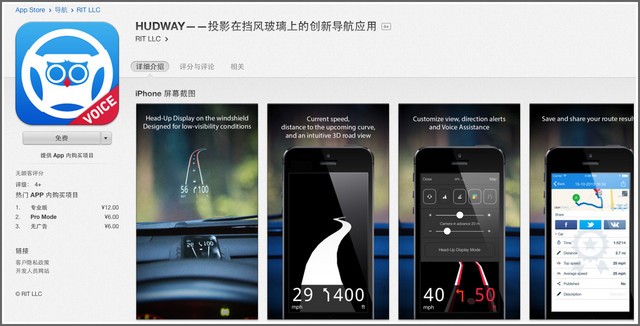

iOS软件推荐-Hudway

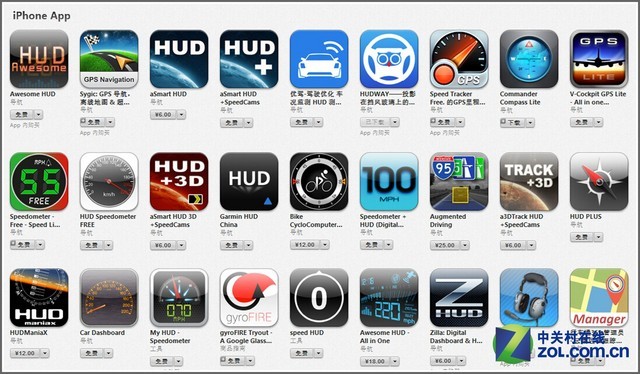

在Apple Store软件商店中搜索HUD结果

在应用商店中，我们还看到了国产的Udrive软件。该软件需要与硬件结合使用，并且硬件需要单独购买，因此不符合零成本的初衷，因此我们放弃了。

HUDWAY仅提供移动版本

HUDWAY当前仅提供iOS手机版本，而没有适用于iPad的高清版本，这有点令人遗憾。该软件并不完全需要连续的网络连接，只有在设置路由时才需要网络。用户可以下载预先设置的路线。下载完成后，您可以使用HUDWAY进行安全导航，而无需网络。

AppleStore软件下载地址：Hudway

—————————————————————————————————————————————— ————

另一个是Android阵营。众所周知，Android应用程序市场非常复杂。为了方便作者，我直接建议您下载NavierHUD。尽管其中有些是繁体中文字符，但不会太碍事。可以从GooglePlay或通过第三方应用程序商店下载该软件。

Android软件推荐-NavierHUD抬头导航

此平视显示导航应用程序是由台湾人开发的。由于直接使用GoogleMaps，该软件的大小仅为878KB，非常适合安装和使用低端Android智能手机。使用此设备，无论是开车，骑，骑自行车还是步行或慢跑，都是非常实用的。但是，需要提醒用户，该软件必须绑定到Google帐户，因此不能使用没有Google框架服务的平板电脑。

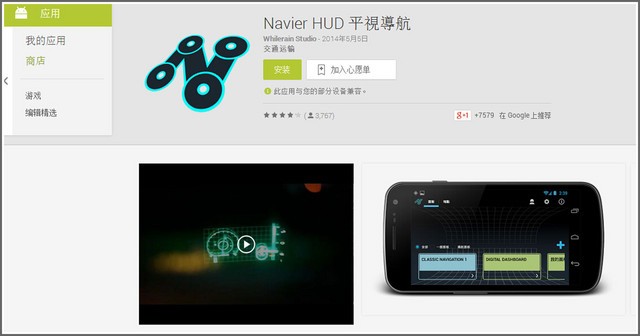

NavierHUD平视导航（来自GooglePlay的图片）

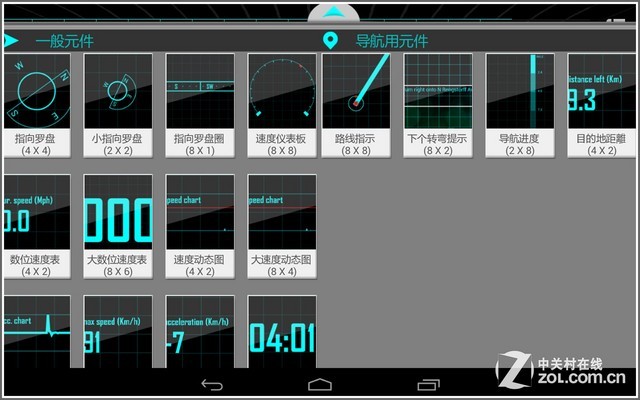

个性化的布局界有技术感

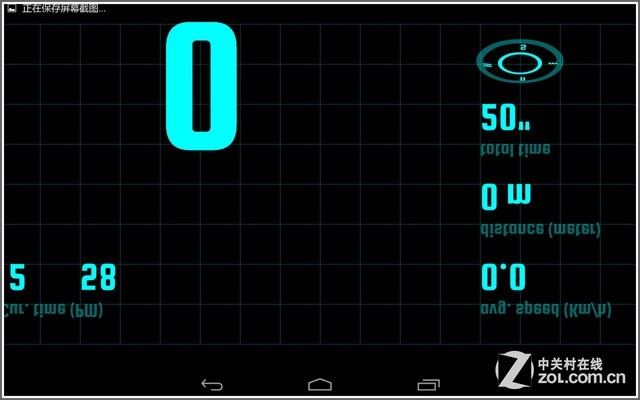

HUD平视显示模式

通过个性化的布局界面，用户可以设置自己的导航界面，并以习惯的方式显示各种仪表板。当然，如果您感到麻烦，也可以直接使用应用程序的默认界面。

GooglePlay软件下载地址：NavierHUD抬头导航

3车载测试：驾驶环境干扰更为严重

·车载测试：驾驶环境干扰更严重

在安装了相应的软件之后，我们将去汽车上进行测试，并事先说明作者的前挡风玻璃没有防爆膜。由于HUD平视显示器采用反射原理，因此需要将手机直接放在挡风玻璃下方。为了使手机和平板电脑保持固定状态，建议车主购买汽车防滑垫来解决它。

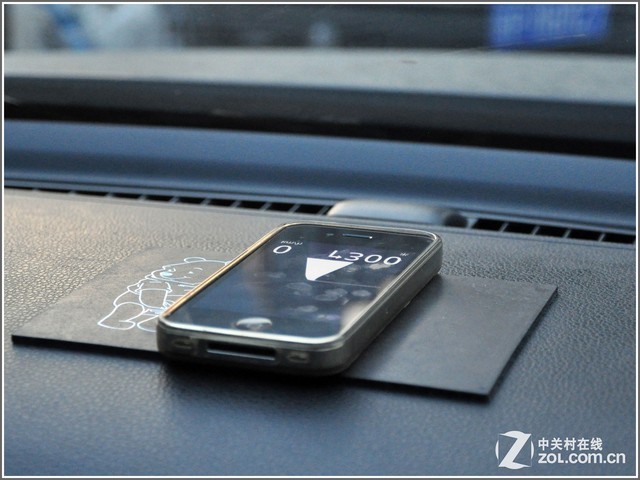

手机防滑垫是必不可少的

编辑者首先拿着手机对其进行了测试。手是具有4英寸屏幕的Apple iPhone4。如果您拥有5英寸以上的大屏幕手机，那就太好了。进入HudWay软件并首先设置行驶路线（此时需要3G或4G网络支持）。该软件的设置界面中提供了两个导航图，一个是Google Maps，另一个是Apple Maps和Wiki World Maps，Pro版本还支持语音助手功能。

电话需要放在挡风玻璃附近

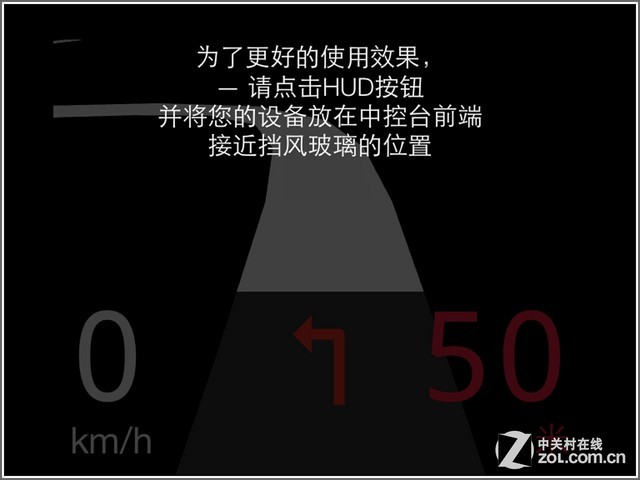

Hudway（基本）抬起头来显示软件的主界面

设置导航路径后，单击“ Go”进入导航模式。只能调整基本版本中的第二个项目，而其他四个项目只能由付费版支持。当显示屏幕时，建议将手机屏幕的亮度调整为最高值，这有利于在强光环境下阅读。调整亮度后，直接单击屏幕上的“平视显示模式”，电话屏幕的85％将切换为黑屏，中心位置将以白色字体显示行驶速度以及导航路线，模拟道路。

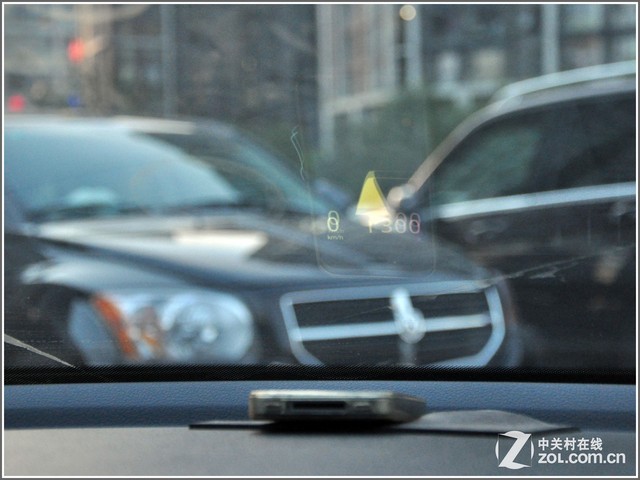

请尝试将手机靠近挡风玻璃放置，否则显示效果会大大降低

这时手机看上去很酷，但是编辑者在开车时发现了一个非常致命的问题。尽管地下室的调试效果非常好，但进入阳光明媚的室外环境却大不相同，即使是手机屏幕亮度很高，驾驶员也很难看到显示内容，这无济于事。另外，Hudway的显示内容全为白色，几乎没有反射效果。实际经验很难接受。

一方面，前视镜会受到前挡风玻璃镜反射的影响。另一方面，道路信息的快速闪烁和外界光线的穿透会严重干扰显示效果。

缺点：白天开车几乎看不到显示内容

手机屏幕始终处于打开状态，并且消耗大量电量

长时间暴露在阳光下手机会过热

无法自动调整屏幕亮度

到目前为止，尚未将手机测试视为成功。最大的原因是白天环境光线的影响比较严重。行驶过程中的环境光可以随时更改。这个客观原因不能改变。一些车手建议在反光区域放置反光膜会更好，但是由于时间原因，我没有时间购买它。如果您有兴趣，可以尝试一下。

在实际体验中，发现手机的小屏幕也是影响实际体验的重要因素。让我们看一下小屏幕的缺点，然后通过将手机更改为大屏幕的平板电脑进行测试，看看实际效果是否得到改善？

4平板电脑测试：夜间表现不错，但仍不完美

平板电脑测试：晚上的表现不错，但仍不完美

以前的手机测试的平视显示不被认为是成功的。如果将其更改为大屏幕平板电脑会怎样？通过使用Apple ipad2的实际测试，发现将iPad屏幕的亮度调整到最高时，它比手机的亮度稍好，但仍无法达到理想状态。汽车的前挡风玻璃保证了光线的透射和外部光源的视觉冲击更加严重。

为了不降低热情，我们然后更改为在弱光下进行夜间测试。放置7英寸以上的大平板电脑时，应注意一个细节。由于以前防滑垫仅适用于小型手机，因此我们应该以更大的面积更换平板电脑，以确保平板电脑在行驶时安全滑落。防滑垫，以确保足够的摩擦力。

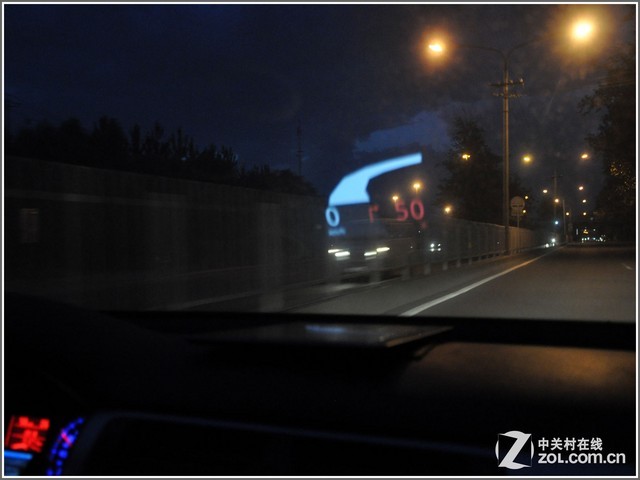

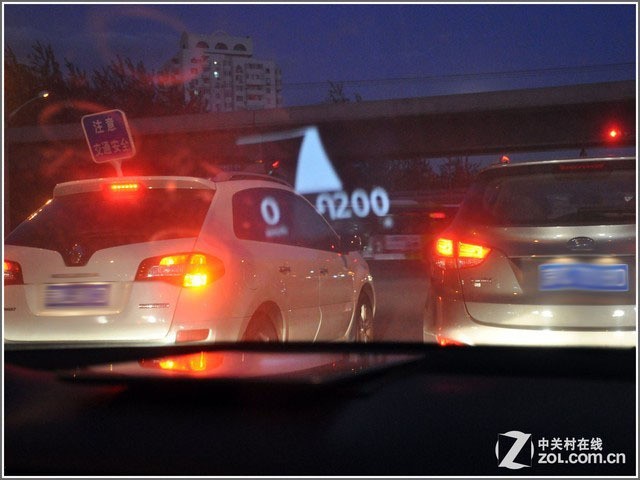

Apple iPad夜间显示效果还不错

看到上面汽车的真实照片，您感觉有点高吗？晚上的显示效果显然要好得多。 iPad屏幕上显示的图像在挡风玻璃上折射，数字笔迹变得更清晰，同时增强了可读性，并且道路信息不再模糊。即使打开前刹车灯，也不会影响观看效果。

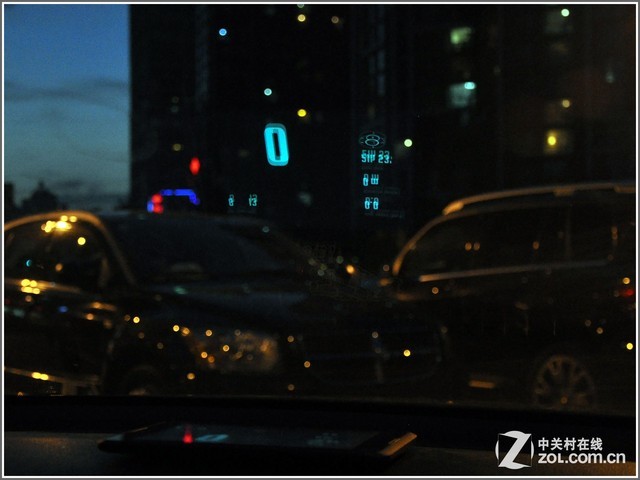

夜间前方汽车的刹车灯不会造成太大影响

这种感觉是正确的，但是...更改目的地很麻烦

平视显示字体出现重影

在实际体验中，作者还发现了图像重影的问题，特别是在夜间行驶时，如果屏幕离前挡风玻璃较远，会更加明显。这是因为光线直接在内部挡风玻璃上折射，而不是在垂直方向上折射，而是以一定角度折射，并且前挡风玻璃玻璃是通过将两块玻璃夹在中间而形成的，因此从侧面看，双像非常明显。解决方法是粘贴反射膜。可以很好解决的。

5其他方法：外部车辆和OBD连接

·其他方法：外部车辆与OBD的连接

★方法1：外部平视显示器挡风玻璃投影仪

由于低成本手机和平板电脑并不理想，因此还有其他可行的解决方案吗？答案是肯定的。一些具有强大实力并长期致力于导航的公司已经开发了平视显示器车载设备。我们在上找到了Garmin HUD平视显示器。

此平视显示设备易于安装和使用。车主仅需下载手机客户端后，即可通过蓝牙与主机配对并连接，与国内知名的百度导航软件兼容，并提供iOS和Android平台客户端。无需担心电源问题。可以直接通过点烟器供电。主机还提供光感应（光敏电阻），以在外部光线变化时自动控制LED的亮度。此外，该配件还提供了一块特殊的展示压克力板和一块特殊的挡风玻璃膜。

如果钱还不错，可以参考佳明HUD来显示京东商城的价格：1198元

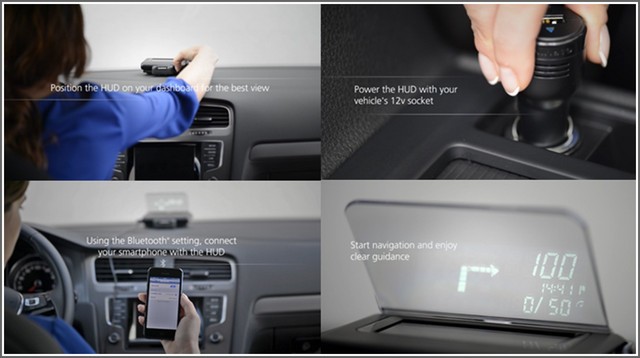

GarminHUD抬头显示安装和调试，电源模式和软件连接非常简单

与以前的手机和平板电脑的直接显示方法相比，Garmin HUD的平视显示器非常好地考虑了整个解决方案。无论是硬件和软件的无缝组合，还是提供的专用丙烯酸板和挡风玻璃膜以防止重影，它基本上都能满足驾驶员在行驶时所需要的提示信息。不幸的是，尽管显示界面简单易读并且设计紧凑，但是技术感不强，并且显示字体的颜色无法调整。此外，对于工薪阶层的车主来说，价格仍然有些昂贵，并且如果您获得50％的折扣，估计价格会更好。

优点：良好的软硬件支持，完整的配套附件，安装简单

缺点：颜色单一，不够凉爽，价格昂贵。

★方法2：OBD接口连接

在天猫商城搜索HUD关键字后，我们将找到有关HUD的更多结果。而且这些设备的价格非常亲民，大多保持在500元以内。连接方法不是常见的蓝牙方法，而是通过OBD数据电缆直接读取车辆信息。作者还在流行的汽车论坛上找到了很多相关的帖子。汽车用户改装的平视显示设备也使用这种OBD连接方法。

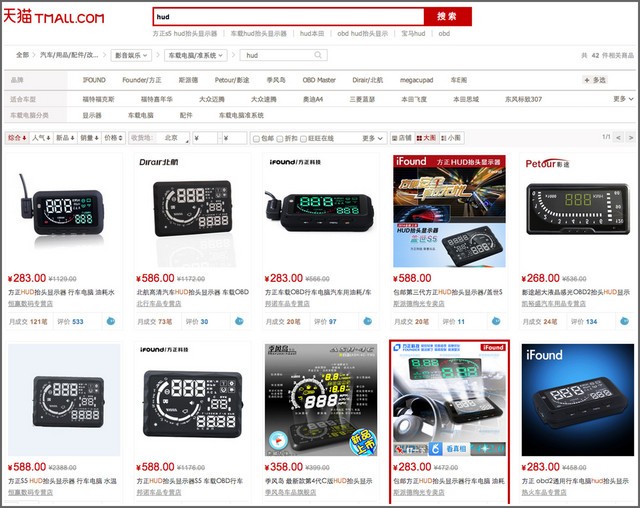

天猫商城的平视显示设备大多使用OBD模式

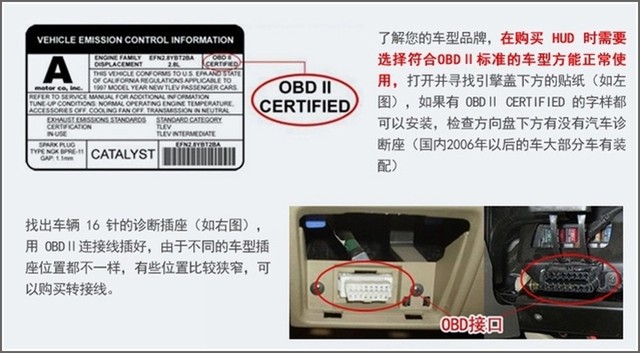

汽车上16针OBD-Ⅱ接口的位置

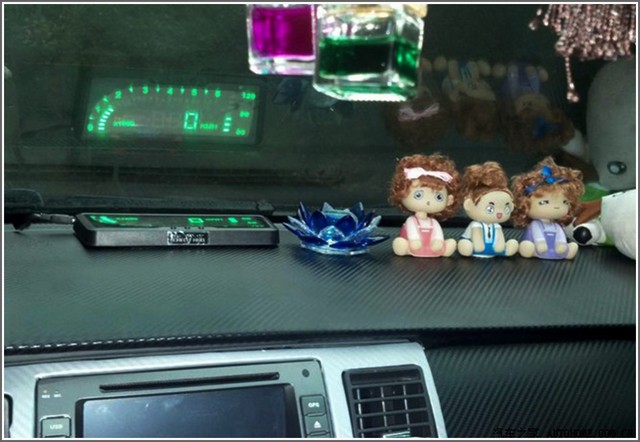

在OBD模式下，HUD设备的价格便宜且不是很漂亮。有点山寨

优点：价格低廉，车辆信息丰富且准确

缺点：外观差，接线和安装复杂以及电路中存在某些风险

常识：OBD是On-BoardDiagnostic的英文缩写，中文翻译是“ on-board diagnostic system”。该系统可随时监视发动机的运行状态和废气后处理系统的工作状态，如果发现可能引起过量排放的气体，则会立即发出警告。当系统发生故障时，故障（MIL）指示灯或检查引擎（CheckEngine）警告灯点亮，OBD系统会将故障信息存储在内存中。可以通过标准诊断设备和诊断接口以故障代码的形式读取相关信息。根据故障代码的提示，维护人员可以快速，准确地确定故障的性质和位置。

摘要：

如果您既是数字控件，又是喜欢技术的车主，则可以尝试使用现实生活中的手机和平板电脑方法。尽管它受到很多方面的限制，特别是强光无法改变的外部环境，但在夜间驾驶时，它仍带来独特而清新的视觉效果。

比较了上述几种前挡风玻璃的方式来实现平视显示功能。相反，当前更可靠的连接方法是Garmin HUD和OBD。我倾向于推荐Garmin HUD。该设备在放置，显示，显示效果，软硬件组合以及附件交付方面更加全面。唯一的缺点是价格有点贵。
