东风标致508轿车抬头显示器操作和使用维护注意事项

摘要：本文主要介绍了东风标致508平视显示器的结构和工作过程，以及该诊断工具的操作和维护注意事项。

神龙汽车生产的东风标致508轿车于2011年7月投放市场。配备该车型的三等车（高端版本）的平视显示器可以投影与驾驶有关的信息（例如：车速，巡航状态，限速状态等）显示在驾驶员视野中，以避免驾驶员将视线从道路上移开。显示屏位于仪表板前挡风玻璃的延长线上，内部装有可伸缩折叠式显示屏。结构和安装位置如图1所示。

1拾音显示系统的主要组成部分

1. 1个控制开关

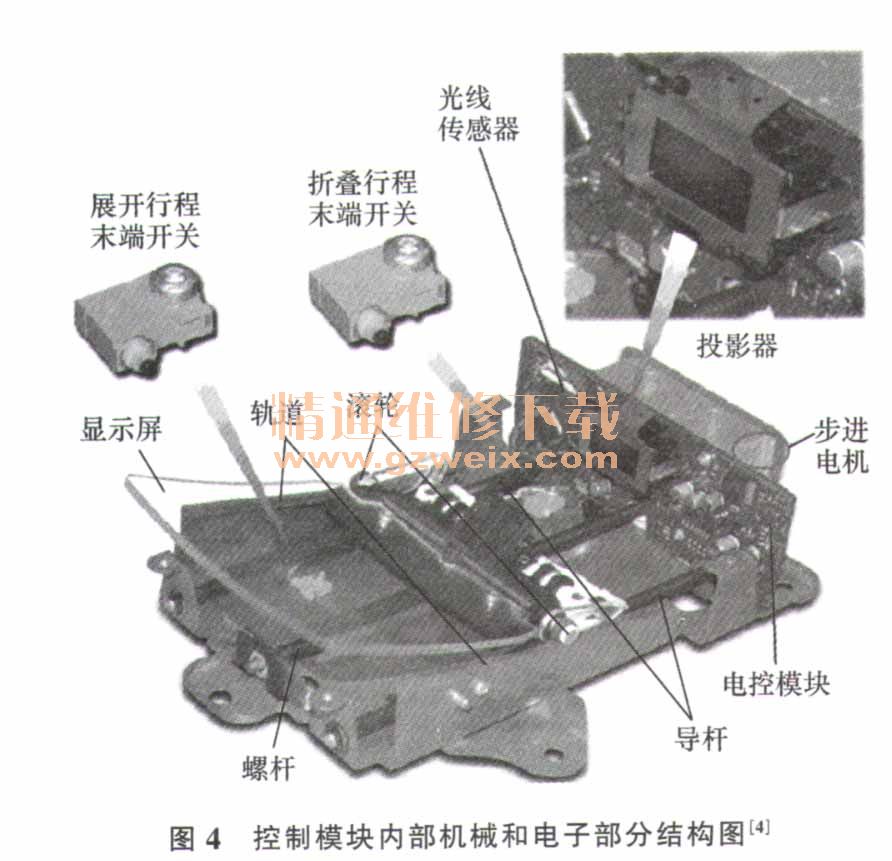

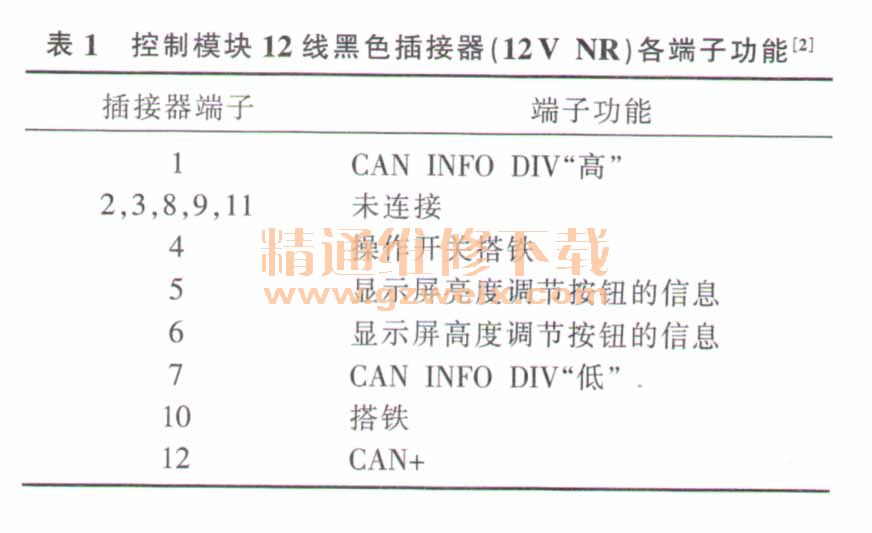

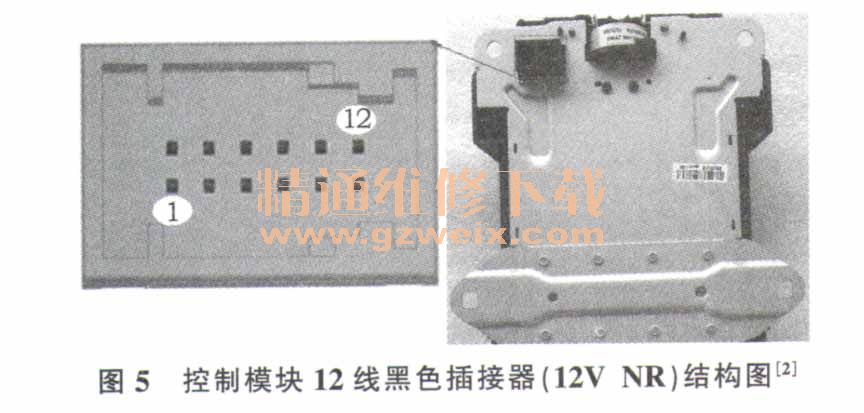

控制开关位于仪表板的左下方，如图2所示。其功能是打开或关闭显示屏，并调节显示屏的亮度和高度。发动机启动后，可以激活控制开关的按钮。当点火开关关闭时，将存储显示屏的高度和显示屏亮度。引擎重新启动后，显示屏将返回到先前的高度。有关控制开关和绕枢轴旋转。当显示屏触摸行程结束开关时，步进电机控制将停止，显示屏完全打开，然后开始显示。显示屏的展开和折叠具有防捏功能，遇到障碍物2s后将向相反方向移动。控制模块和外部电路之间的连接是12线黑色连接器（12V NR），如图5所示。有关该连接器各端子的功能，请参见表1。控制模块和外部电路之间的连接关系如图3所示。

1. 3显示屏

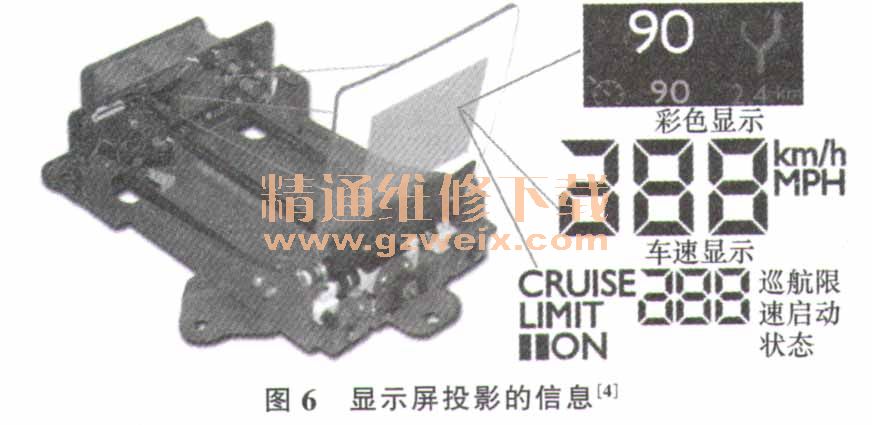

车辆的行驶信息最终通过投影仪投影到显示屏上，如图6所示。根据平视显示器的级别和设置，可以在显示屏上显示信息的内容。改变了。例如，可以将车速信息显示为km / h或每小时英里数，还可以显示诸如巡航和限速器之类的相关信息。

1. 4显示屏亮度自动调整

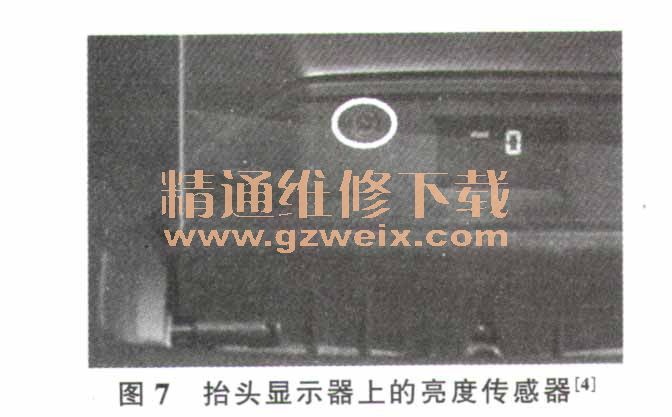

平视显示器上安装的亮度传感器如图7所示，它可以根据外部光线自动调整显示图像的亮度。平视显示控制模块还对该传感器的信号进行滤波，以避免显示亮度的频繁变化。

2拾音器显示系统的电气结构

图8显示了508平视显示系统的结构。智能控制盒BSI1由1032（电源保护和管理模块BPGA）供电，其电流为：电池BB00→1032 1线白色连接器（1V ND）→1032内部保险丝F2→智能控制盒BSI1 2-黑色连接器的2号线（2V NR）接线→智能控制盒BSI1的内部保险丝F3→向智能控制盒BSI1智能芯片供电。

当智能控制箱BSI1被唤醒时（例如，远程解锁或点火开关打开），通过以下方式获取由发动机控制计算机1320提供的发动机运行信息和由动态稳定性控制计算机7800提供的车辆。高速CAN网络（CAN IS）行驶状态信息。同时，智能控制箱BSI1通过控制内部集成继电器R2唤醒4001，为平视显示控制模块4001供电。然后，通过CAN信息娱乐网络（CANINFO DIV）将显示信息发送给4001。
