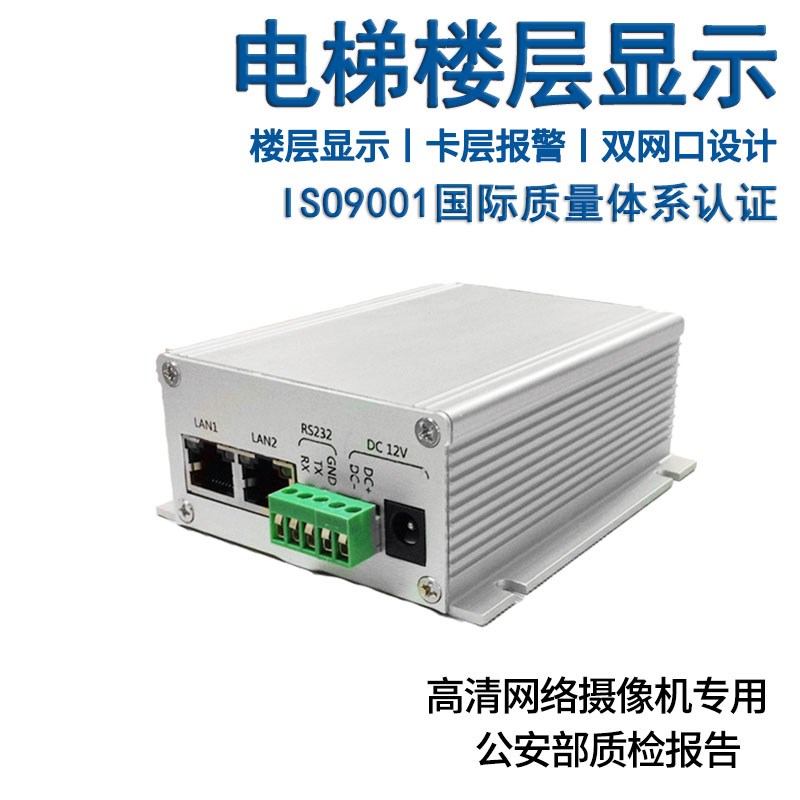

数字电梯楼层显示说明手册1、产品简介本机使用光电（或磁感应）传感器对电梯的运行状态进行采样，并且电梯的实时运行状态为中文字符（电梯名称，楼层号（上下或暂停）是叠加在视频信号上的设备，用于动态记录电梯的运行状态。它采用高性能ARM32位处理器，兼容海康威视HIKVISION，大华大华科技，SH FOCUS等品牌相机的视频格式。楼层设置和管理可以集中在计算机机房的后端。本机易于安装，直接安装在电梯桥的顶部，与摄像机连接方便。它不需要现场调试，适合任何电梯。 1个以太网接口10Mb / s，2KV防静电保护2个楼层数据采集模块

型光电传感器或霍尔传感器3海康IP摄像机当前支持的IP摄像机大华IP摄像机久实IP摄像机4字符显示位置全屏可调5字符颜色支持久志IP摄像机6字符透明背景阴影支持久志根据IP摄像机7个电梯名称显示，用户可以自行编辑20个ASCII字符或10个汉字8个电梯楼层信息显示用户可以自行编辑20个ASCII字符或10个汉字9支持最大楼层数128层10支持最大运行速度电梯8米/ 11秒，11层，断电保护，支持12个网络显示

显示延迟小于0. 3秒（取决于IP摄像机和网络环境）13电源电压DC12V14电源1. 5W15连续工作温度环境（-10℃〜＋ 40℃）16连续工作湿度环境

在同一局域网中的路由器（或集线器或交换机）上。示例：IP地址为19 2. 16 8. 1. X（X位0〜255中的任何自然数）4、设置1、用于运行本机管理软件的初始用户名： admin初始密码为：admin输入后，按OK进入软件2、单击上方对话框中的楼层设置，然后会弹出以下界面：3、单击左下方的全局搜索，然后连接到同一局域网中的计算机的电梯楼层指示器将显示在设备列表中：如图a所示。楼层参数设置：1、电梯名称：设置叠加在该电梯监控图像上的字符。支持asc字符和汉字的叠加。例如：X楼中的X号电梯（乘客电梯，消防电梯，观光电梯等）。2、选择摄像机型号：支撑海

康威，大华和巨石品牌的相机。请根据您的使用习惯正确选择，否则参数将无法保存。 3、建筑显示屏的IP地址：您可以在局域网中自定义建筑显示屏的IP地址，以防止与其他设备的IP冲突在使用该设备时引起问题。 4、默认网关：请参阅路由器默认网关进行设置。 5、子网掩码：请参阅路由器的子网掩码进行设置。 b。摄像机参数设置：摄像机IP地址：输入要与本地显示器叠加的摄像机的IP地址。端口：与摄像机的默认设置相同。用户名和密码：请参考相机的初始值进行设置。 C。管理软件设置：与本计算机的IP地址相同。 d。显示位置设置：您可以输入坐标来设置电梯名称位置和运行状态位置；或点击楼层显示位置

设置，使用鼠标将电梯名称和运行状态拖动到要设置的监视图像上的位置。如图所示：e。颜色设置前景色：字符的显示颜色。背景颜色：字符后阴影框的颜色。 F。设置地板。单击“设置楼层”按钮，进入机器的楼层设置界面，如图所示选择通讯方式：串口/网络选择摄像机品牌：海康/大华/巨石设置楼层信息：序列号从1开始，依次增加。 1是起始楼层，即电梯的实际最低楼层，例如地下车库或B2楼层，可以进行定制。如果需要添加地板，请按插入键添加地板。设置完成后，按保存按钮将楼层信息保存到机器中。注意：如果选择海康威视摄像机，则在参数设置后先按加密，然后在对显示内容进行加密后保存。
