常用主控芯片的电路组成及特点，你知道吗？

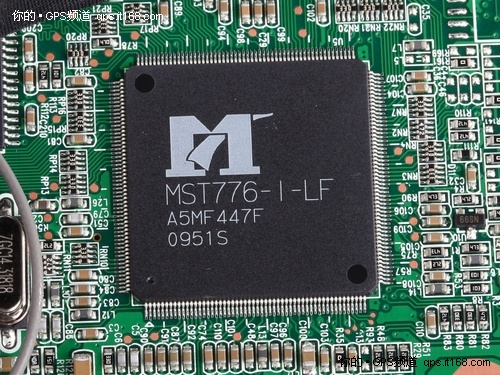

不同的主控制芯片具有不同的内部组件。在输入接口方面，某些主控芯片仅具有模拟VGA输入接口：一些主控芯片具有模拟VGA和数字DVI接口；某些主控芯片仅具有模拟VGA和数字DVI接口。有一些主控制芯片，因为没有集成的A / D转换电路，所以只能接收外部A / D转换电路输出的数字信号。在输出接口方面，一些主控芯片仅输出TTL信号，只能驱动TTL接口的液晶面板。一些主控芯片集成了LVDS传输电路，可以输出LVDS信号并直接驱动LVDS接口液晶面板。一些集成了TMDS发送电路的主控芯片可以输出TMDS信号并直接驱动TMDS接口LCD面板。一些主控芯片可以输出RSDS信号，可以直接驱动RSDS接口液晶面板。有一些主控芯片集成了TC0N电路，可以直接驱动TC0N接口的LCD面板。下面简要介绍几种常用主控芯片的电路组成和特点。 1.主控制芯片gm5120gm5120是应用于Genesis（Genesis）推出的平板电视和LCD的主控制芯片。支持的最高分辨率SXGA是1280×1024。 gm5120包含一个YUV视频输入端口和一个完整的A / D转换器，带有一个PLL锁相环，一个TMDS（接收DVI信号），一个高质量的图像缩放处理器和一个视频处理器。此外，gm5120还集成了OSD（屏幕显示电路），MCU（，所有显示的数据和时钟都与输出时间DCLK同步。 2. gm5115gm5115是Genesis（Genesis）生产的XCA / SXGA LCD控制芯片。 gm5115芯片集成功能包括：高速三通道ADC和PLL时钟信号发生器，高度可靠的DVI数字输入信号，高质量图像缩放处理引擎，OSD处理器，片上）和LVDS发射器。此外，gm5221还集成了OSD（屏幕显示电路）和MCU（微控制器）电路，这是高度集成的“超级芯片”。在视频处理方面，gm5221除了采用公司专利的先进图像处理技术（图像格式转换）外，还具有颜色和对比度可选（ACC）和颜色灵活管理（ACM-II）性能，可以改善对比度并增强对比度。图像的颜色。 gm5221输出的图像的最大显示分辨率可以达到1280×1024。黑色gm5221的内部电路框图如图4所示。由gm5221组成的驱动板可以直接驱动LVDS接口LCD面板，而无需外部LVDS。

图4 gm5221的内部电路框图

5。 RTD2523B / 2513B / 2O23B / 2O13BRTD2523 B是Realtek生产的SXGA液晶显示器的主控制芯片，其中包含ADC转换器，TMDS（接收DVI信号），OSD（屏幕显示电路），图像缩放电路，颜色/亮度/对比度处理电路，LVDS传输电路，RSDS传输电路等，是一种具有高集成度的高性能芯片。 RTD2523B的内部电路框图如图5所示。

图5 RTD2523B的内部电路框图具有与RTD2523B和RTD2513B / 2023B / 2013B等类似的功能，它们之间的主要区别如表6所示。

表6 RTD2523B系列芯片的主要区别。由RTD2523B系列主控制芯片组成的驱动板可以通过编程来驱动TIL，LVDS，RSDS接口LCD面板。因此，该系列的主控制芯片广泛用于各种制造商生产的通用驱动板（如Leroy驱动板等）。使用RTD2523B驱动LVDS液晶面板时，其引脚定义（通过编程定义）如图7所示。

图7：驱动LVDS LCD面板时RTD2523 B的引脚定义

当RTD2523B用于驱动TTL六位LCD面板时，其引脚定义（通过编程定义）如图8所示。

图8：驱动TTL六位LCD面板时RTD2523B的引脚定义

当RTD2523B用于驱动TTL 8位LCD面板时，其引脚定义（通过编程定义）如图9所示。

图9：驱动TTL 8位LCD面板时RTD2523B的引脚定义

使用RTD2523B驱动RSDS液晶面板时，其引脚定义（通过编程定义）如图10所示。

图10：驱动RSDS LCD面板时RTD2523B的引脚定义
