图3MBMS宏分集技术

当终端用户移动到不同基站下的小区分界处时候，采用宏分集技术同时接收来自两个基站的电视数据（见图3）。在实现宏分集技术时，要求网络侧针对同一MBMS业务在两小区间进行内容同步和一定程度上的时间同步。

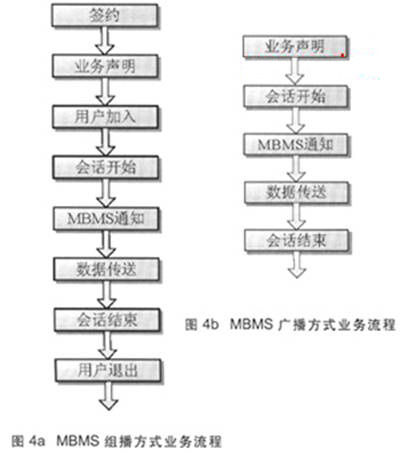

MBMS可应用组播模式和广播模式两种业务模式。广播模式接近于数字电视业务，而组播模式专注和定位于群业务。组播模式提供了更好的计费特性，包括服务订阅、接入和推出功能，需要用户签约相应组播组，进行业务激活，并产生相应的计费信息，而广播业务不需要小区中所有用户都制定该业务便可以获得。由于组播和广播模式在业务需求上存在不同，导致其业务流程也不同（见图4a、图4b）。

签约即向运营商制定组播服务，运营商授予用户使用该业务的权利，并对用户进行计费登记；MBMS业务声明机制使用户得到MBMS业务的相关信息；广播组播业务中心BM-SC发起会话开始，触发由MBMS数据传送建立相应的网络资源；网络侧利用MBMS通知使UE确认正在或即将传送的MBMS数据。最后由广播组播业务中心BM-SC发起的会话结束，触发由MBMS数据传送释放相应的网络资源。宏分集技术

在组播模式的业务正在进行中，当有新的用户想加入某个组播组即告诉网络他想接收组播信息，通过已建立的UE与GGSN间的承载通道，UE向GGSN发送加入请求。用户可以随时加入组播组，但是需要进行鉴权，以作为计费依据；当某用户不再想接收组播信息，可以随时退出组播组。

2.2利用卫星网络实现的方式

利用蜂窝网络的资源传送广播电视视频确实是一个可靠的承载方式。宏分集技术但是当数据量大时也会带来传送网络的时延和拥塞的风险，影响网络中其他业务的通信可靠性。如果采用一种方式将电视节目的巨量传送和管理计费数据的交互分开，既能保证实现高质量电视节目的传送和用户信息的收集和资费统计，同时又不过多占用蜂窝网络的资源，应该可以在某种程度为手机电视业务的规模开展扫除一定的障碍。

目前，韩国、欧洲力推一种利用手机来接收卫星播发的电视节目信号的手机电视广播方式（S-DMB）。S-DMB主要是研究在现有3G移动网络上结合卫星以及地面直放站来提供移动广播、多播业务，改进3G网络的多媒体业务提供能力。它将广播电视网络和移动通信网络各自的优势互补，下行广播信道由卫星提供，广播数据通过高带宽的数字广播电视网络进行电视节目广播。上行链路采用移动网络传送交互性业务，移动网络提供交互通道，完成业务导航，定购及激活，鉴权计费等功能。具备S-DMB能力的手机终端在连接到GSM或者UMTS网络的时候也能同时接收S-DMB信号。

（1）S-DMB技术

S-DMB可看作在专用频段MSS（2170～2200MHz）上提供广播能力的MBMS技术。由于MSS频段紧靠IMT2000下行核心频段（2110～2170MHz），这对终端的成本及地面直放站的部署都极为有利。因此，S-DMB可以看作为MBMS的扩展（也可以称为S-MBMS），它与MBMS同属于一个规范体系。S-DMB最大程度地重用UMTS的技术包括扩频通信，调制方式等，同时增加IMR（Intermediate Module Repeater）满足室内覆盖的要求，并且可以依靠UMTS终端强大的宏分集能力，支持从卫星的覆盖范围到地面直放站覆盖范围的切换，以及在两个不同地面直放站覆盖范围的切换。

（2）S-DMB组网结构

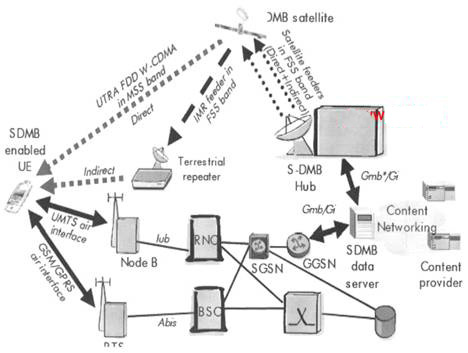

S-DMB的组网结构如图5所示，在3GPP MBMS已有的网络架构和功能接口基础上增加了卫关的功能模块，同时对BM-SC和UE也有少量的功能增加，是一个基于混合的卫星和地面直放站构成的网络。

图5S-DMB网络结构

图5中，高功率卫星将对从S-DMB Hub上接收到的上行链路Ku波段调制的S-DMB信号进行中继和放大，并将该信号下变频为IMT2000卫星频段的信号，发送给手机用户。此外，卫星将这些信号下变频到Ku波段载频，为地面直放站提供信号。对S-DMB信号而言，卫星是透明的，仅仅扮演一个频段转换直放站的角色。
