示波器是一种非常通用的电子测量仪器。俗话说,电是无形的和无形的。但是示波器可以帮助我们“看到”电信号,这对于人们研究各种电现象的变化过程非常方便。因此,示波器的核心功能与其名称一样,是一种显示电信号波形的仪器,供工程师查找和定位问题或评估系统性能等。
波形还具有多个定义,例如时域或频域波形。对于示波器,大多数时候它们测量电压随时间的变化,即时域波形。因此,示波器可以分析被测点的电压变化,被广泛应用于各种电子工业和领域。
通常,我们行业中的示波器仅分为模拟示波器和数字示波器。一些制造商可能会使用其他名称来命名它们,以突出显示其示波器(例如数字磷光示波器)的某些功能。但是其基本原理仍然无法逃脱这两个示波器类别。

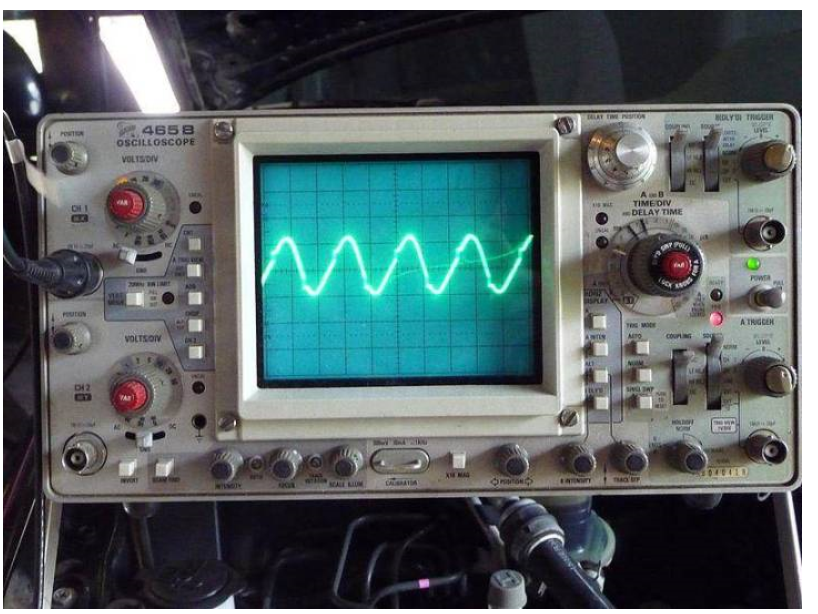

模拟示波器是一种早期示波器,主要基于荧光物质,即阴极射线管(也称为显像管,在早期的电视和监视器中广泛使用)发射的电子束通过水平偏转和垂直偏转系统打到屏幕上。波形显示在显示屏上。
但是现在,模拟示波器的剩余优势似乎是价格。它没有存储数据和分析波形的能力,触发功能也很有限,捕获单个和偶发信号的能力也不佳,并且由于它内部使用了大量的模拟设备,这些设备也将转换时间和温度,因此性能也不稳定。在现代电子测量中,模拟示波器几乎已被淘汰,因此今天我们主要讨论数字示波器。

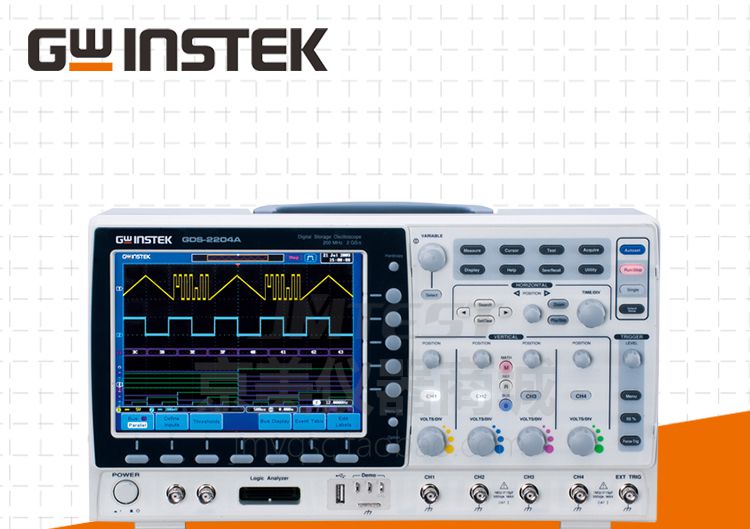

在早期的数字示波器中,由于显示技术的局限性,模拟示波器上仍使用CRT(阴极射线管)显示。数字示波器和模拟示波器之间的最大区别在于,输入信号不再直接打印在显示屏上,而是由ADC(模数转换器)进行采样和数字化,然后存储在高速缓存中。这里,数据是通过信号处理电路读出的。
由于早期的数字示波器使用CRT进行显示,因此也有必要通过DAC数模转换器将数字量转换为模拟量并将其显示在CRT显示屏上。大多数现代数字示波器不再使用CRT显示器,而是使用LCD显示器,这不仅减小了尺寸,而且还提供了更便捷的触摸功能,并且不再需要转换数字采样点。转换成模拟信号。由于两者的功能结构没有本质上的区别,因此行业中通常没有CRT示波器和LCD示波器的名称。

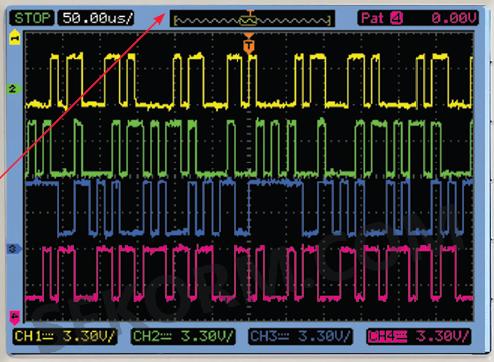

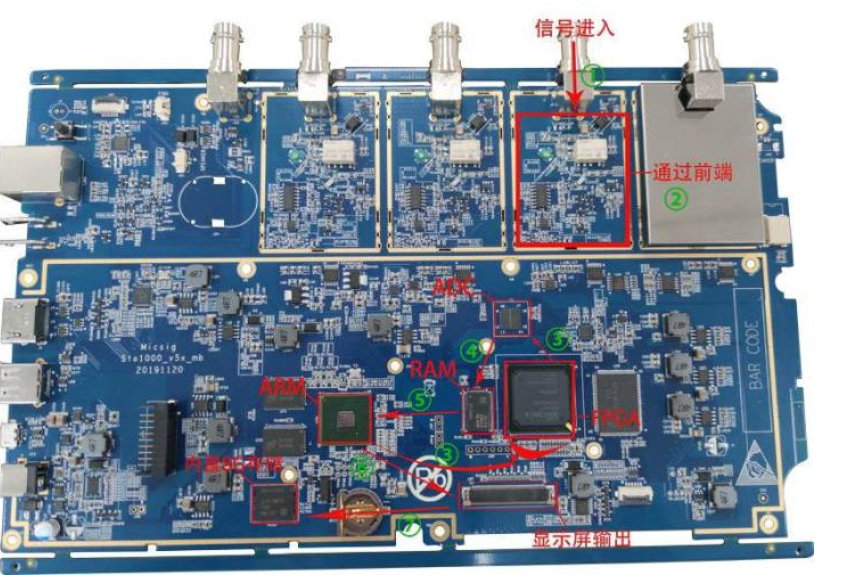

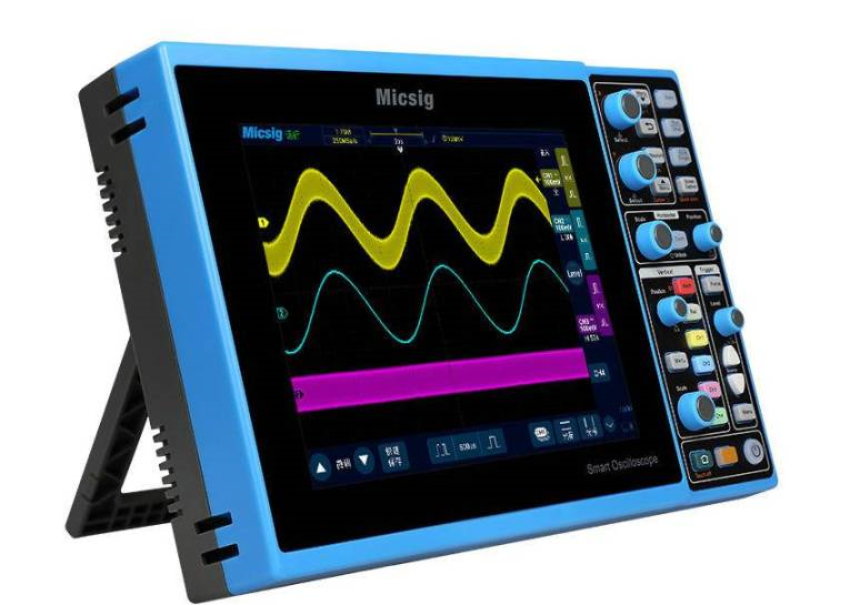

数字示波器通常被称为数字存储示波器,因为数字示波器的重要部分是存储ADC收集的数据。通过Maxson STO1104C智能示波器的主板,可以直观地了解现代数字示波器收集数据的主要过程:
①信号被探头衰减并以适当的比例发送到示波器的前端。示波器可以测量多少电压通常取决于探头,并且探头可以通过衰减将数万伏特的电压信号转换成数十伏特。
②信号通过耦合电路到达前端衰减器和放大器,示波器软件显示它可以调整垂直档位,使波形尽可能地覆盖整个屏幕,从而提高垂直精度并使得测量更准确。前端部分在很大程度上决定了示波器的第一个指示器:带宽。

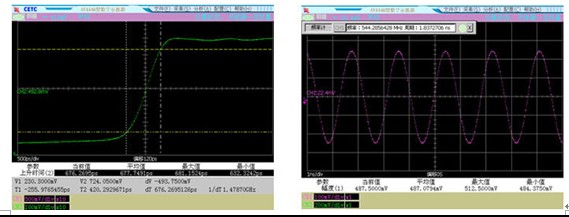

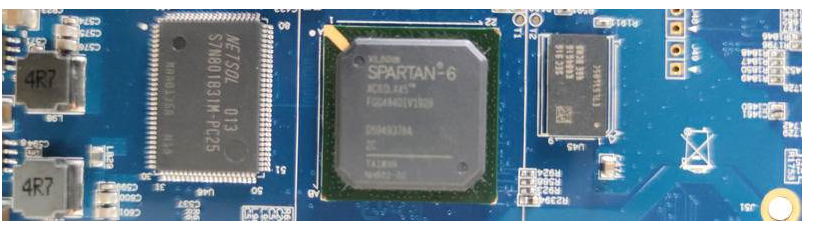

③ARM处理器控制FPGA来调整ADC模数转换器的采样率,示波器软件显示它可以调整时基。由于存储深度是固定值,因此采样率=存储深度÷波形记录持续时间。通常,时基设置会更改为。这是通过更改采样率来实现的。因此,制造商标记的采样率通常仅在特定的时基设置下才有效,并且由于大时基下存储深度的影响,必须降低采样率。 ADC模数转换器和RAM高速存储器会影响示波器的其他两个主要指标:采样率和存储器深度。
④接下来,FPGA驱动ADC同步采样,然后ADC将收集的数据转换为二进制数据并将其写入高速缓存。内存缓存是存储深度。通常,存储器的大小是示波器徽标的存储深度的四倍。由于FPGA无法控制示波器的触发信号,因此采集的信号必须首先是徽标存储深度的两倍,然后根据触发信号对一部分波形进行滤波。 ,因此示波器可以在触发位置之前看到波形。并且由于示波器在过滤先前采集的波形时无法停止采集,否则会导致波形捕获率太低,因此同时有必要继续采集相同长度的采样点,并重复进行这样,它将翻两番。
⑤接收到触发指令后,内存将数据传递给ARM处理器进行处理
⑥ARM处理器处理完数据后,将数据输出到显示屏,并通过显示界面将其显示给用户。通过计算,示波器还可以模拟模拟示波器,模拟多级亮度显示,以及数字示波器独特的色温显示效果和余辉显示效果。
⑦示波器处理完数据后,可以将当前波形图像或数据保存到存储器中。应当注意,这里的存储与存储深度的高速缓存完全不同。大多数示波器都使用外部存储器,例如U盘,SD卡,计算机等。现在,某些现代示波器具有内置的大型存储,可以直接将其保存在示波器中。
在此过程中,②③④全部并行处理。
由于数字示波器处理速度的限制,不能保证被测信号的波形可以实时连续地显示在屏幕上。在两个显示的波形之间将丢失波形数据,这称为死区时间,与模拟示波器相比,这也是数字示波器的最大缺点。但是,随着示波器计算能力的提高和波形捕获率的不断提高,这一缺点正在逐步得到弥补。
