一种显示器分辨率的测试系统及方法(组图)

本发明涉及计算机技术领域，尤其涉及一种显示分辨率的测试系统及方法。

背景技术：

随着显示器尺寸的增加，显示器支持的分辨率也随之提高。在测试显示器时，有必要测试每个分辨率以确认显示器可以在该分辨率下正常工作。常用的测试方法是在系统下的图形属性中设置分辨率。此测试需要测试人员进行手动调整，并且图形属性中列出的分辨率和刷新率不够全面。

基于此，迫切需要一种新的显示分辨率测试技术。

技术实现要素：

鉴于上述缺点，本发明的技术任务是提供一种用于显示分辨率的测试系统和方法。

一种用于显示分辨率的测试系统，其结构包括

信息获取模块，用于获取显示器的所有分辨率和刷新率信息；

信息输入模块，用于将通过信息获取模块获得的分辨率和刷新率信息输入操作系统；

测试模块，在显示屏上显示由信息输入模块输入的分辨率和刷新率，直到显示所有分辨率和刷新率以完成测试为止。

信息获取模块通过读取显示器的EDID中的“已建立的定时”信息来获取分辨率和刷新率信息。 EDID是扩展显示标识数据，VESA标准数据格式，包括供应商信息，最大图像尺寸，颜色设置，制造商预设，频率范围限制以及显示名称和序列号字符串信息；建立的计时信息是内置的计时信息，包括显示器支持的所有分辨率和刷新率信息。

信息输入模块以列表的形式将所有分辨率和刷新率输入操作系统，即以列表形式将“确定的定时”信息输入到操作系统中，测试模块完成测试通过列表顺序。

当测试模块顺序测试列表中的分辨率和刷新率时，在每次测试分辨率和刷新率之后，请在一定时间后测试下一个分辨率和刷新率。显示屏逐个完成显示，直到显示屏无法显示新的分辨率和刷新率，并且整个测试结束。

它还包括一个计时模块。对测试模块进行测试后，计时模块将完成每个测试周期的计时。计时模块记录的周期是测试仪定义的时间。

一种用于显示分辨率的测试方法，测试步骤为：

一、首先获取显示器的所有分辨率和刷新率信息；

二、然后将获得的分辨率和刷新率信息输入操作系统；

三、根据输入的分辨率和刷新率，它将顺序显示在监视器上，直到显示所有分辨率和刷新率，然后测试结束。

在第一步中，通过脚本程序读取显示器的EDID中的“已建立的计时”信息，从而获得分辨率和刷新率信息。 EDID是扩展显示标识数据，它是VESA标准数据格式；既定的计时信息是内置的计时信息，包括显示器支持的所有分辨率和刷新率。

在步骤2中输入到操作系统的分辨率和刷新率信息是完全或部分获取的分辨率和刷新率信息，即通过手动设置，脚本程序将输入全部或部分“确定的计时”信息。进入操作系统。

脚本程序读取分辨率和刷新率信息后，它将分辨率和刷新率信息配置为列表形式。当显示器测试显示分辨率和刷新率时，它将按照列表中的顺序进行，直到显示器无法显示新的分辨率和刷新率并且整个测试结束为止。

在测试显示器的显示分辨率和刷新率时，在每次测试分辨率和刷新率之后，请继续显示一段时间，然后再测试下一个分辨率和刷新率。该时间段由计时程序自动计时，该时间段是测试仪的自定义时间。

与现有技术相比，本发明的显示分辨率测试系统和方法具有以下有益效果：

本发明的显示分辨率测试系统和方法使测试人员能够通过读取显示器的EDID来理解显示器所支持的时序信息，并选择部分或全部时序进行自动测试，这可以防止显示器分辨率的降低。测试。并且刷新率不全面，或者设置了不支持的分辨率和刷新率导致显示异常。同时，自动测试方法简化了测试过程和测试步骤；测试人员可以方便地了解显示屏支持的所有分辨率和刷新率信息。该测试是自动进行的，节省了测试工作和时间，实用性强，应用范围广，易于推广。

图纸说明

为了更清楚地解释本发明的实施例或现有技术中的技术方案，以下将简要介绍在实施例或现有技术的描述中需要使用的附图。显然，在下面的描述中，附图仅仅是本发明的实施例。对于本领域普通技术人员来说，可以根据提供的附图获得其他附图，而无需付出创造性劳动。

图1是“已建立的时间”信息实例的。

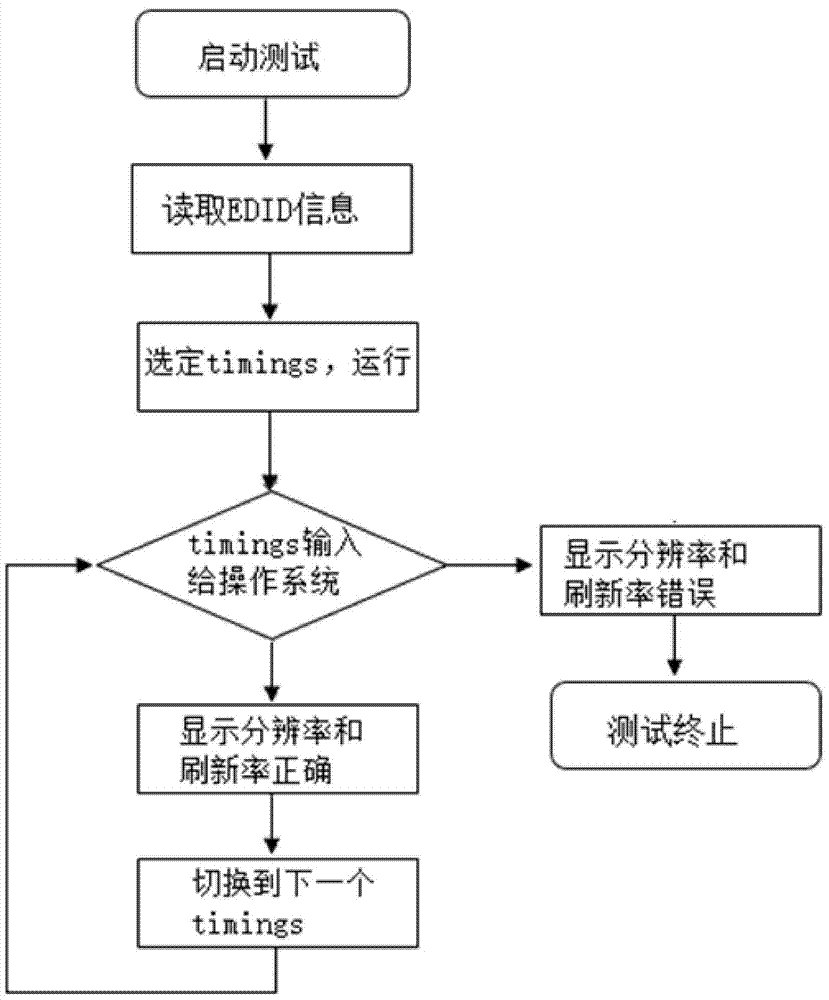

图2是本发明方法的实现流程图。

具体的实现方法

为了使本领域技术人员能够更好地理解本发明的方案，下面结合具体实施例对本发明作进一步详细说明。显然，所描述的实施例仅仅是本发明实施例的一部分，而不是全部实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1所示，本发明提供了一种显示分辨率测试系统，其结构包括，

信息获取模块，用于获取显示器的所有分辨率和刷新率信息；

信息输入模块，用于将通过信息获取模块获得的分辨率和刷新率信息输入操作系统；

测试模块，在显示屏上显示由信息输入模块输入的分辨率和刷新率，直到显示所有分辨率和刷新率以完成测试为止。

信息获取模块通过读取显示器的EDID中的“已建立的定时”信息来获取分辨率和刷新率信息。 EDID是扩展显示标识数据，它是VESA标准数据格式。包括供应商信息，最大图像尺寸，颜色设置，制造商预设，频率范围限制以及显示名称和序列号的字符串信息；建立的计时信息是内置的计时信息，包括显示信息支持的所有分辨率和刷新率，例如图1中给出的示例。

信息输入模块以列表的形式将所有分辨率和刷新率输入操作系统，即以列表形式将“确定的定时”信息输入到操作系统中，测试模块完成测试通过列表顺序。

当测试模块顺序测试列表中的分辨率和刷新率时，在每次测试分辨率和刷新率之后，请在一定时间后测试下一个分辨率和刷新率。显示屏将一个接一个地完成显示屏，直到显示屏无法显示新的分辨率和刷新率，并且整个测试结束。

它还包括一个计时模块。对测试模块进行测试后，计时模块将完成每个测试周期的计时。计时模块记录的周期是测试仪定义的时间。

如图2所示，一种用于显示分辨率的测试方法是在显示器的EDID中获取“已建立的计时”信息，并列出显示器支持的所有图形模式作为测试的基础。可以自动或手动将时间一一输入到操作系统。操作系统根据收到的时间调整监视器分辨率设置。执行成功后，监视器将显示相应的分辨率和刷新率。几秒钟后，接受下一个计时，并且监视器连续显示；所有的时间轮流循环，测试自动执行，监视器无法显示相应的分辨率和刷新率，并且程序终止。

主要包括以下步骤：

第1步：进入Windows系统，安装正确的图形卡和显示器驱动程序，并在显示器的EDID中读取“已建立的计时”信息。

第2步：选择要测试的时序以形成列表，然后依次执行。

第3步：系统接收第一个计时信号输入，并设置显示器的分辨率和刷新率。

步骤4：设置成功，系统反馈信息，并切换到下一个计时。

第5步：执行第3步，即所有循环计时。

对应于上述系统，本发明方法的测试步骤为：

1、首先获取显示器的所有分辨率和刷新率信息；

2、然后将获得的分辨率和刷新率信息输入操作系统；

3、根据输入的分辨率和刷新率，它将顺序显示在监视器上，直到显示所有分辨率和刷新率，然后测试结束。

在步骤1中获得的分辨率和刷新率信息是通过脚本程序读取显示器的EDID中的“已建立的时序”信息而获得的。 EDID是扩展显示标识数据，它是VESA标准数据格式；既定的计时信息是内置的计时信息，包括显示器支持的所有分辨率和刷新率。

在步骤2中输入到操作系统的分辨率和刷新率信息是获得的全部或部分分辨率和刷新率信息，即通过手动设置，脚本程序将全部或部分“确定的定时”信息输入到其中。操作系统。

脚本程序读取分辨率和刷新率信息后，它将分辨率和刷新率信息配置为列表形式。当显示器测试显示分辨率和刷新率时，它将按照列表中的顺序进行，直到显示器无法显示新的分辨率和刷新率并且整个测试结束为止。

在测试显示器的显示分辨率和刷新率时，在每次测试分辨率和刷新率之后，请继续显示一段时间，然后再测试下一个分辨率和刷新率。该时间段由计时程序自动计时，该时间段是测试仪的自定义时间。

通过以上具体实施方式，本领域技术人员可以容易地实施本发明。本文使用特定的示例来说明本发明的原理和实现。以上示例的描述仅用于帮助理解本发明的方法和核心思想。应当指出的是，对于本领域普通技术人员来说，在不脱离本发明原理的前提下，可以对本发明进行若干改进和变型，这些改进和变型也落入本发明的保护范围之内。本发明的权利要求。
