显示接口引脚定义和连接方法引脚名称描述引脚名称描述母（孔）公（引脚）1RED红色分量信号9 + 5V电源（未使用）2GREEN绿色分量信号10GND接地线3BLUE蓝色分量信号11N / C未使用4N / C未使用12SDA串行数据信号5GND接地线13H SYNC水平同步（水平同步）6GND R红色分量接地线14V SYNC垂直同步（场同步）7GND G绿色分量接地线15SCL串行时钟信号8GND B蓝色分量接地线是VGA接口的15针，对应的接口定义如下，下面是VGA连接器图。 1红色基色red2绿色基色green3蓝色基色blue4地址代码ID Bit5自检（每个公司的不同定义）6红色接地7绿色接地8蓝色接地9保留（每个制造商不同定义）10数字接地11地址代码12地址代码13行同步14字段同步15地址代码（不同的定义）通常，在VGA连接器上，每个接口号都将标记为1、5、6、10、11、15，依此类推。普通VGA电缆的焊接方法如下：红线芯针1红线屏蔽针6绿线芯针2绿线屏蔽针7蓝线芯针3蓝线屏蔽针8黑线针10棕色线针11电线插针13白色插针14外部屏蔽D15端壳压接。如果上表中有未标记的端口和电线，请将其留空，仅焊接上面标记的端口和电线的颜色。

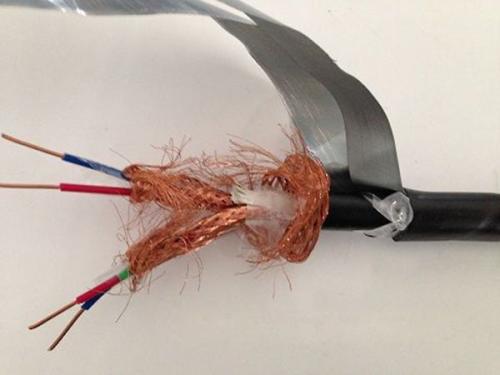

还有一种非常合适的焊接方法：将D15两端的5〜10个引脚焊接在一起，作为公共接地，并将红，绿，蓝屏蔽线绞在一起以连接到公共接地；针脚1，2，3连接红色，绿色和蓝色芯线; 13连接黄线； 14连接白线；外屏蔽层压接到D15端壳上。如何制作VGA电缆1、将投影仪的电源线分为两部分。一根带插头的部分插入中央控制投影仪的电源输出插座，三根线连接到中央控制电源线（火线，零线和地线不可颠倒，尤其是地线） 另一部分插入投影机。端子的电源输入连接到电源线（火线，零线，地线）。 2、将原始RS232控制线分为两部分或两部分（其中一些中间有三根线，有些有四根线）。这两段线分别连接到用作控制线的双绞线的两端（如果RS232中有四根线，则对应于四对双绞线；如果RS232中有三根线，则该双绞线对在中间切开多余的一对线，然后将其对接，两端的线序相同。 3、视频电缆制作简单，是同轴电缆，不应短路或折断。 4、 VGA电缆的生产：剥去VGA电缆，并使用三根较粗的屏蔽线作为红色，绿色和蓝色信号线。分别连接到引脚1、 2、 3和6、 7、 8。接地线;其他四根细线分别连接到14英尺1 0、 1 1、 1 3、，其中10英尺接地，11英尺为空，13英尺为线路同步，14英尺为属外壳。 VGA电缆两端的线序必须相同。小心操作，请勿短路或断路，并快速焊接。 5、投影幕的提升控制线的生产原理与投影机电源线的生产原理基本相同。关键是公共线程不能出错。接线时，首先将普通线与接地线一起包在中间，仅连接其他两根线，不要包好，并在测试未颠倒后再包好。如果在测试过程中方向错误，则将两根导线交叉并包好即可。 6、注意不要将投影机的电源输出孔与屏幕的提升控制输出孔混淆。错误将导致相机烧毁。提示：感谢您的阅读，本文由我公司收集整理。仅供参考！
