液晶显示器电源电路的故障分析与维修（中）

液晶显示器电源电路的故障分析和维护（中）。维护的本质。

液晶显示器电源电路的故障分析与维护（第二部分）

一、电源电路的结构和主要组成部分

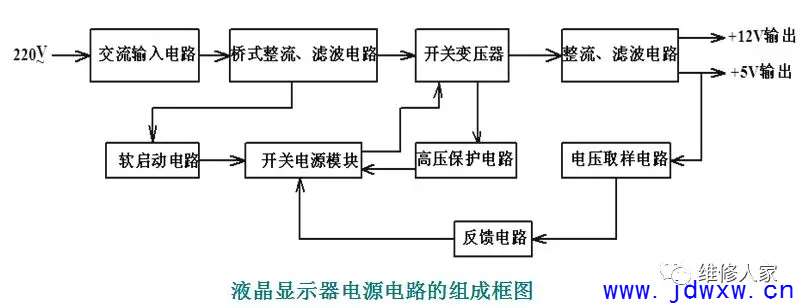

1、电源电路框图

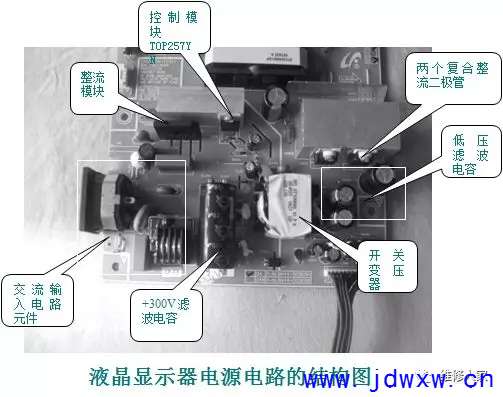

2、电源电路的结构

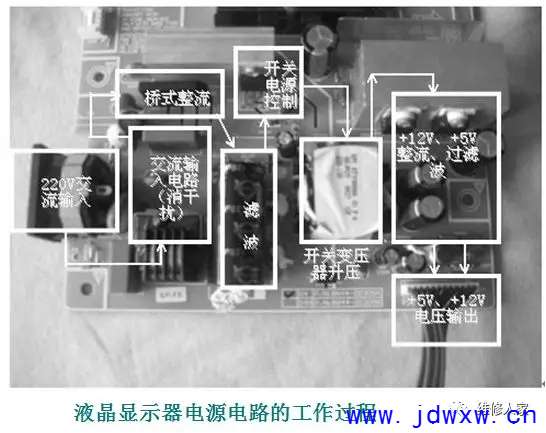

3、电源电路的工作过程

4、电源电路主要部件的识别和检测

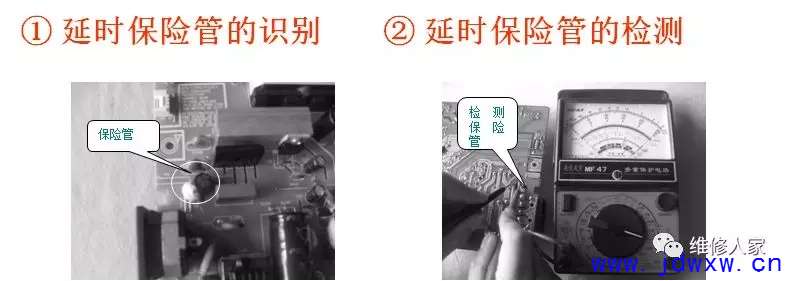

1）延时保险丝的识别与检测

将万用表的红色和黑色测试引线连接到保险丝的两个焊点，然后观察万用表的刻度盘上的读数是否为0Ω。如果电阻为0Ω，则保险丝正常。否则，保险丝内部会烧断。

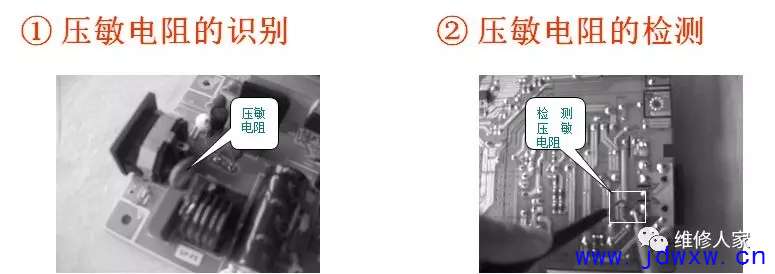

2）压敏电阻识别与检测

将万用表的红色和黑色测试导线连接到压敏电阻的两个焊点，然后观察万用表的刻度盘上的读数是否是无限的。如果电阻是无限的，则压敏电阻是完整的。否则，保险丝的内部会损坏。

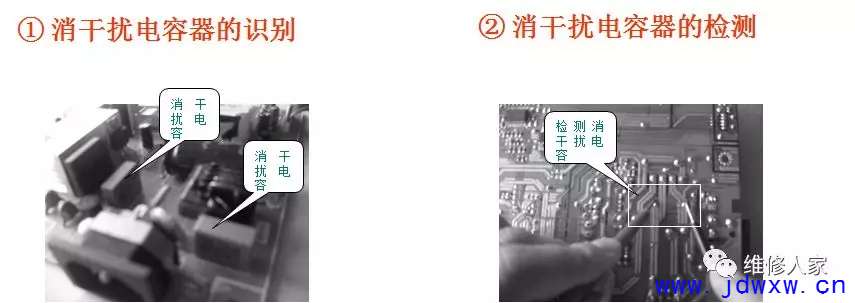

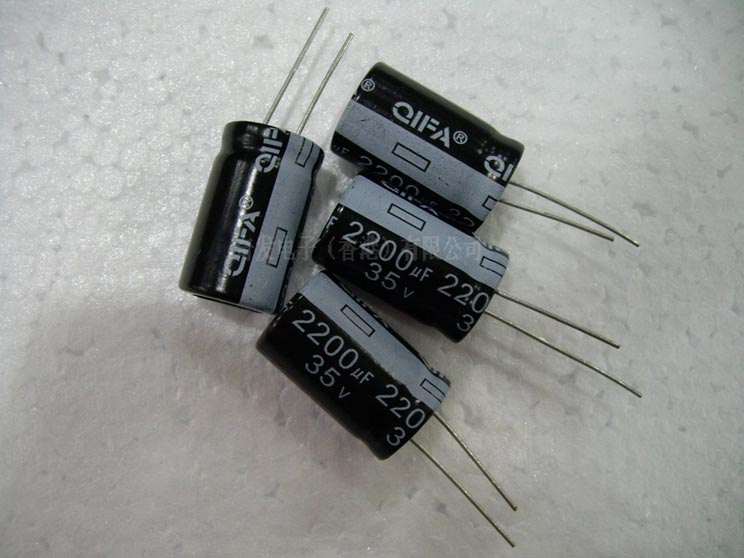

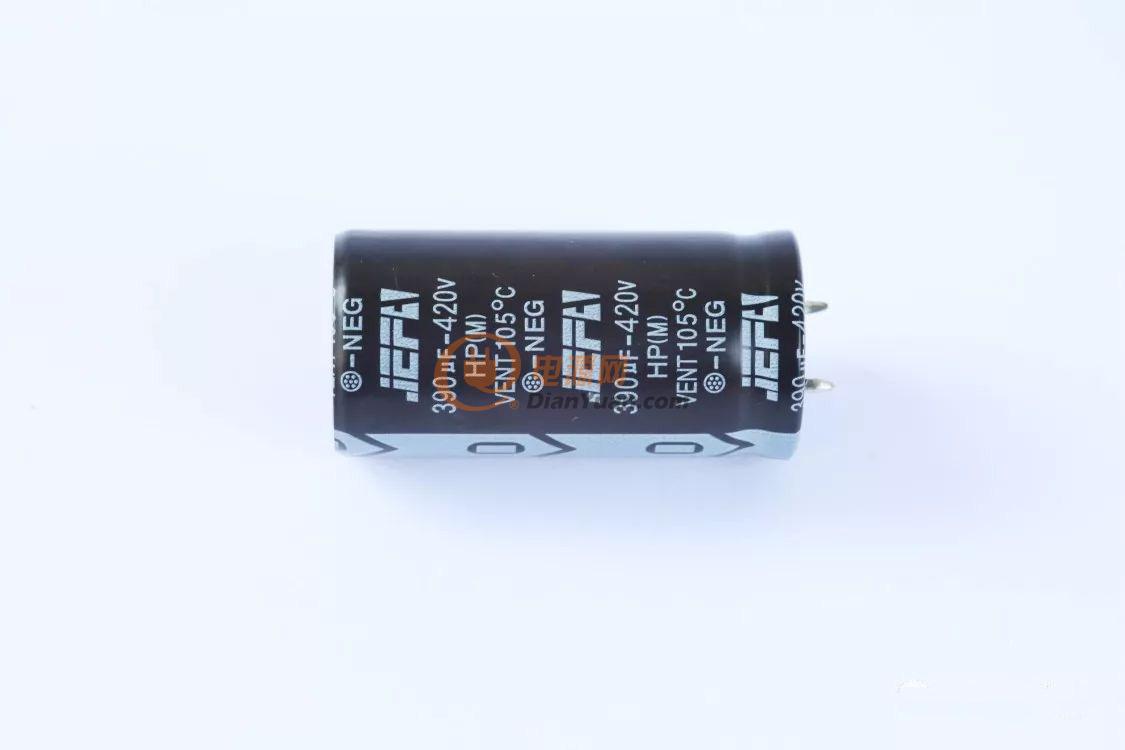

3）抗干扰电容的识别与检测

使用万用表的红色和黑色测试导线连接到干扰消除电容器的两个引脚。此时，如果万用表的指针大幅度摆动，则它将缓慢返回至无穷大位置，表明干扰消除。电容器的充电和放电性能良好；如果万用表的指针没有偏斜或在偏斜后无法偏斜，则表示干扰消除电容器开路或击穿；如果万用表的指针在偏转过程中突然回到无穷大，则表明电容器已泄漏。

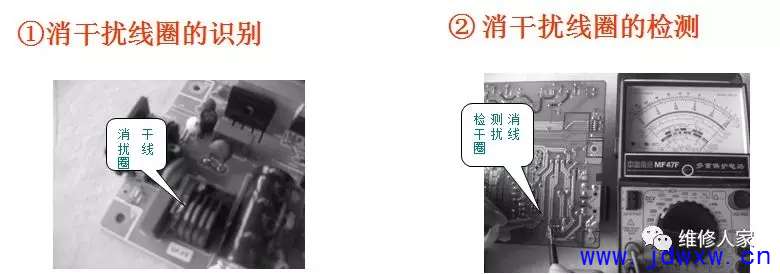

4）干扰消除线圈的识别和检测

将万用表的红色和黑色测试导线连接到线圈绕组的两个焊点，然后观察万用表的刻度盘上的读数是否为0.1Ω。如果电阻值为0.1Ω，则线圈正常。

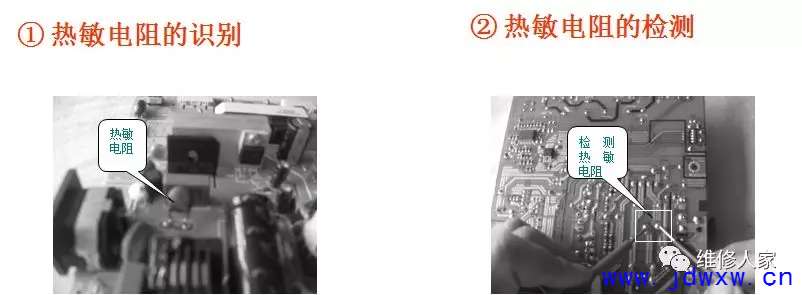

5）热敏电阻的识别和检测

将万用表的红色和黑色测试线连接到保险丝的两个焊点。此时，观察万用表刻度盘的读数是否为3Ω。如果电阻值为3Ω，则热敏电阻正常。否则，保险丝内部会烧断。

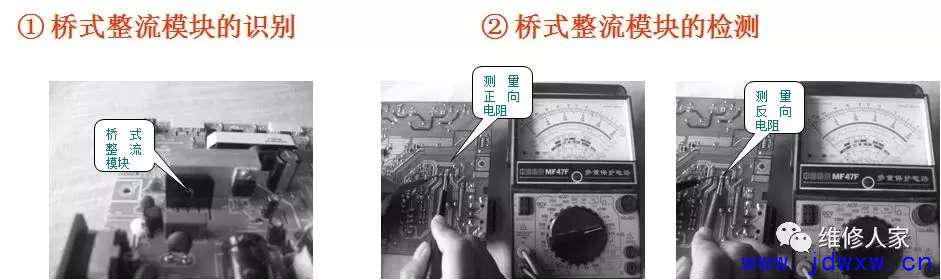

6）桥式整流模块的识别和检测

将万用表的红色测试导线连接到桥式整流器模块的“ +”端，黑色测试导线连接到桥式整流器模块的“〜”端。此时，测得的电阻值为正向电阻值，正常值为1. 2K左右。更换测试线，将黑色测试线连接到桥式整流器模块的“ +”端，将红色测试线连接到桥式整流器模块的“〜”端。此时，测得的电阻为反向电阻，正常值为无穷大。

将万用表的黑色测试引线连接到桥式整流器模块的“-”端，并将红色测试引线连接到桥式整流器模块的“〜”端。此时，测得的电阻值为正向电阻值，正常值为1. 2K左右。更换测试线，将红色测试线连接到桥式整流器模块的“-”端，将黑色测试线连接到桥式整流器模块的“〜”端。此时，测得的电阻为反向电阻，正常值为无穷大。
