液晶显示器开关电源部分常见的故障现象的检修思路

说明

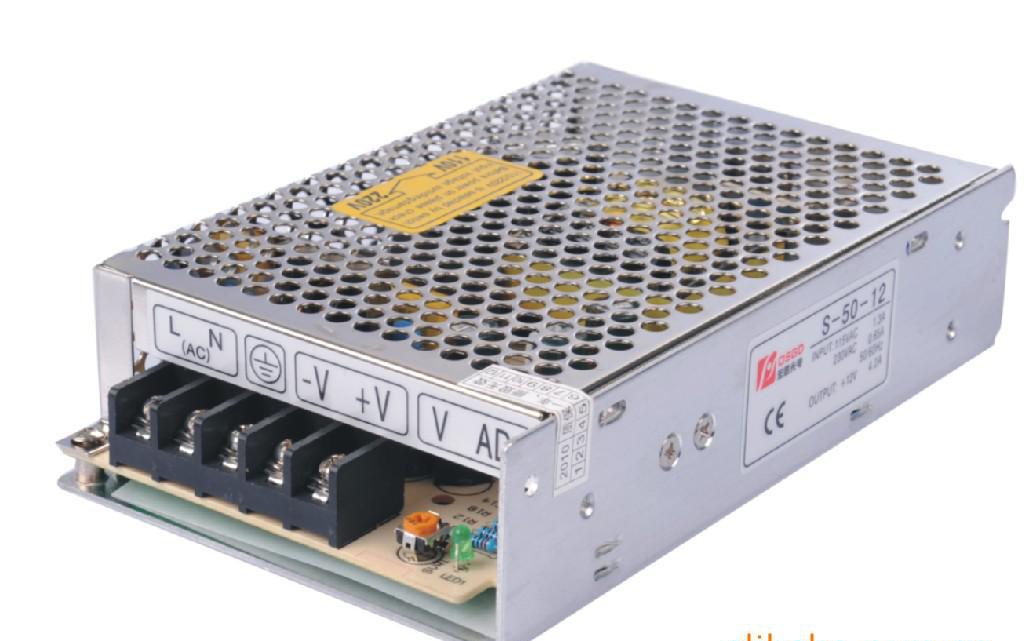

LCD显示器开关电源的常见故障现象是：打开电源时保险丝烧毁，无输出或有输出，但电压过高或过低等，并且下面简要介绍了这些故障的维护思路。

（1）保险丝烧断了

主要检查300V上的大型滤波电容器，整流桥的二极管和开关管。抗干扰电路还将导致保险丝烧断并变黑。值得一提的是，由于开关管故障引起的保险丝熔断常常伴随着过流检测电阻和功率控制芯片的损坏。负温度系数热敏电阻也容易与保险丝一起烧坏。

（2）无输出，但保险丝是正常的

此现象表示开关电源不工作，或者工作后进入保护状态。首先，测量电源控制芯片的启动引脚是否具有启动电压。如果没有启动电压或启动电压太低，请检查启动电阻和启动引脚的振荡器电路元件或保护电路有故障，可以先更换后再控制芯片，然后检查元件；如果有跳线，通常是开关管损坏或损坏。

（[3）具有输出电压，但输出电压太高

在液晶显示器中，这种类型的故障通常来自稳压采样和稳压控制电路。我们知道直流输出，采样电阻，误差采样放大器（例如TL43 1），光耦合器，电源控制芯片和其他电路）共同形成一个闭合的控制环路，任何问题都会导致输出电压升高。

方法技巧：

对于带有过压保护电路的电源，如果输出电压过高，则会激活过压保护电路。此时，可以断开过电压保护电路，从而使过电压保护电路无效。电压。如果测量值比正常值高出IV以上，则输出电压太高。在实际维护中，通常会使用采样电阻器，精密稳压器放大器或光耦合器的可变值。

（4）输出电压太低

根据维修经验，除稳压控制电路会导致输出电压过低外，还有一些原因会导致输出电压过低，主要有以下几种：

①开关电源负载发生短路故障（特别是DC / DC转换器短路或性能不佳等）。此时，应断开开关电源电路的所有负载，以区分开关电源电路还是负载电路故障。如果断开的负载电路的电压输出正常，则表明负载太重；如果仍然异常，则表示开关电源电路有故障。

②可以通过代换法判断整流二极管和滤波电容器在输出电压侧的故障。

③开关管的性能下降不可避免地导致开关管无法正常导通，这将增加电源的内阻并降低负载能力。

④不良的开关变压器不仅会导致输出电压下降，还会引起开关管的激励不足，从而反复损坏开关管。

⑤不良的300V滤波电容器会导致电源的负载能力差，并且在连接负载时输出电压会下降。
