如何使用DisplayPortMST连接菊花链中的两台显示器

什么是DisplayPort多流传输（MST）？

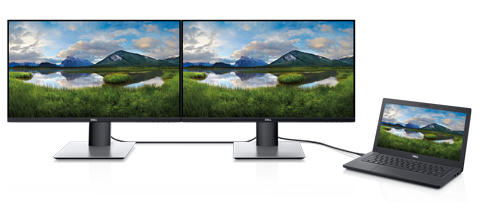

DisplayPort多数据流允许您通过DisplayPort 1. 2端口以菊花链方式显示。 “菊花链连接”描述了将一系列显示器连接到计算机或扩展坞上单个视频输出端口的能力。这样可以减少桌面上的混乱情况，并简化电缆管理。请参考下图中的示例，其中两个显示器以菊花链形式连接到笔记本电脑。

开始之前，请确保您具有以下内容：

注意：并非所有具有DisplayPort 1. 2技术的显示器都支持DisplayPort 1. 2 MST。有关更多信息，请参阅显示器的用户手册。

注意：如果您有Dell TB16扩展坞和带有Intel图形驱动程序版本2 5. 2 0. 10 0. 6472的系统，则链中的两个显示器都需要使用DisplayPort 1. 2连接。

注意：仅DisplayPort / mini-DisplayPort电缆支持使用DisplayPort多流传输（MST）的菊花链连接。尺寸不同的电缆和适配器（例如，USB Type-C到DisplayPort，HDMI到DisplayPort和Type-C到Type-C）与菊花链不兼容。

如何使用DisplayPort MST以菊花链方式连接两个显示器

要使用DisplayPort MST将PC连接到多台显示器，请执行以下操作：

验证PC上的视频卡或图形卡（GPU）是否支持DisplayPort 1. 2 MST。将PC连接到第一台显示器上的DisplayPort In。将第一台显示器上的DisplayPort输出连接到第二台显示器上的DisplayPort输入（图2）。

要以菊花链方式连接两个以上的监视器，请遵循类似的顺序：将第一个监视器连接到第二个监视器，将第二个监视器连接到第三个监视器，依此类推。使用屏幕显示（OSD）菜单在监视器上启用DisplayPort 1. 2。

有关更多信息，请参阅显示器的用户手册。确保链中的最后一个监视器禁用了DisplayPort 1. 2模式。

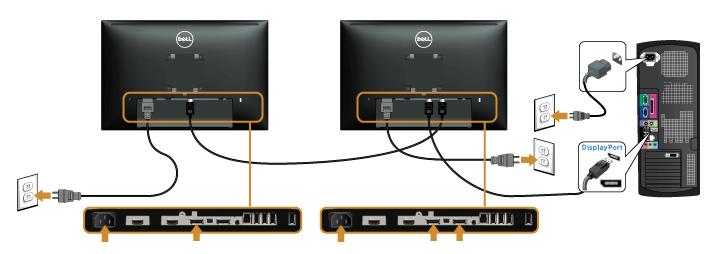

图2：使用DisplayPort 1. 2 MST以菊花链方式连接两个显示器

注意：请使用显示器随附的DisplayPort电缆。使用不兼容的DisplayPort电缆可能会导致显示器无法正常工作。

常见问题

显示全部|全部隐藏

由于GPU只能输出一定数量的像素，因此只能在菊花链中连接有限数量的显示器。此限制取决于所连接显示器的分辨率，时序和刷新率。有关一些基本配置选项，请参考下表。

显示分辨率最大监视器数

1680 x 1050

5

1920 x 1080

4

2560 x 1600

2

3840 x 2160（超高清，4K）

或

4096 x 2160（4K x 2K）

1

表1：使用DisplayPort 1. 2 MST可以菊花链连接的最大显示器数量

您可以将具有不同显示分辨率的显示器链接在一起。例如，一台2560 x 1600显示器可与两台1920 x 1080显示器一起使用。只要链中的其他显示器具有DP 1. 2输入和输出，链中的最后一个显示器甚至可以是较旧的DisplayPort 1. 1显示器（仅DisplayPort输入）。

扩展模式要求启用DisplayPort 1. 2多流（MST）功能。默认情况下，Dell显示器未启用此功能。启用MST后，可以在Windows中将监视器设置为“扩展模式”。请参阅Dell知识库文章如何在Microsoft Windows 10中设置多台显示器（如何在Microsoft Windows 10中设置多台显示器）。

否，链中的最后一个监视器不需要支持DisplayPort 1. 2多流传输（MST）。
