每种颜色的位数

总颜色位

灰色级别

色号

6

18

64

26 2. 144

8

24

256

16,777,216

模拟

3个模拟

> 256

16×106

4个数字连接

数字LCD接口的主要目标是最大程度地减少导线数量并降低显示子系统的总成本。但是，如果使用简单的并行接口，则导线的数量将成为一个问题（图3）。例如，为了支持6位彩色显示，在添加屏蔽层和/或确保信号完整性所需的多条接地线之前）和抗电磁干扰，未编码的接口有22条信号线。

信号编码可以简化难以使用的接口。同时，由于编码鼓励制造商选择编码方案，因此接口更加复杂。一些公司和组织已建议使用低压差分信号（LVDS）。这种方案的基础是接受和处理低压差分信号，每种方案的具体实现可能有所不同。

LVDS最初用于笔记本计算机和工业设备。在这种情况下，制造商可以完全控制视频信号源和LCD之间的接口。 LVDS解决方案仅将信号减少到5组（图4）。LVDS是笔记本电脑的理想解决方案，因为它具有较低的工作电压，同时确保了最低的功耗和电磁干扰，同时实现了高速数据传输，并且由于它是差分信号，因此与普通信号相比产生的噪声最少。

由于许多原因，LVDS解决方案并未直接用于其他显示器，尤其是台式显示器。首先，美国国家半导体和德州仪器（TI）两种最早的LVDS解决方案彼此不兼容。但这不是全部原因。该解决方案针对从视频源到显示器的距离最短的封闭环境进行了优化，其有限的带宽仅支持高达XGA的分辨率。这一进展使得LVDS难以成为通用的行业标准。现在，通过引入另一种接口技术已经解决了这个问题。但是，如果您询问某家公司，他使用的技术可能会使LVDS解决方案更加复杂。这项新技术被称为最小化转换差分信号（TMDS）解决方案，由Silicon Image开发并在公司中使用的PaneLinkTM已投放市场。 TMDS与LVDS相似，两者均使用较小的电压幅度和差分信号传输。 TMDS添加了获得专利权的协议来实现DC平衡，并使用“异或”（XOR）和“异或”（XNOR）操作来减少信号从高到低以及从低到高的转换次数。



TMDS与LVDS相比需要更少的信号线（图5)。此外，TMDS具有更高的抗失真性，时钟时延独立性和易于测量的特性。它支持UXGA的VGA单信号接口。TMDS使用双绞线铜缆可以可靠地传输数米的数据，光纤也可以大大延长传输距离，Genesis Microchip已成功使用10m视频电缆/标量芯片对/设备进行了测试。

¶自从TMDS程序启动以来，美国国家半导体和德州仪器（TI）已开发了一种称为Open LDI的台式机显示器实施程序。包括索尼的Gbit视频接口（GVIF）在内的其他提议也已提出并实现。

5标准化帮助

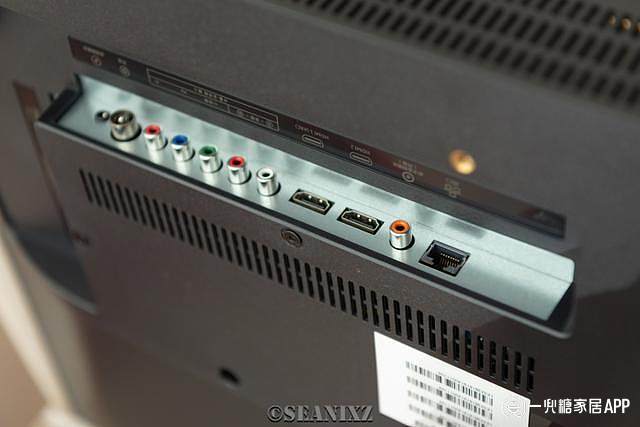

TMDS的主要优势在于它已经被多个研究小组标准化。第一个是视频标准协会（UESA）的即插即用（P＆D）组。其他两个行业组也已同意使用TMDS。他们是由康柏（Compaq）和英特尔（Intel）领导的数字平面（DFP）组和由富士通，惠普，IBM，NEC和Silicom Image领导的康柏数字显示工作组（DDWG）。 DDWG注册的项目名称是Digital Visual Interface（DVI）。这些接口的细节不同，并且连接器的结构显示以及是否通过监视器或视频卡进行校准都有所不同。但是，它们都依赖于TMDS，因此在大多数情况下，可以使用适配器相互协调这些差异。当前的迹象表明，平板显示器行业已广泛采用DVI作为数字接口。戴尔推出了配备DVI的平板显示器和系统。其集成的视频子系统具有DVI端口，尽管出于安全原因，该子系统仍保留RGB三基色模拟接口。而且重要的变化之一是TI在数字视觉接口（DVI）中包含了一系列的多个芯片。

DVI的另一个显着发展是英特尔的高带宽数字内容保存（HDCP）解决方案。 HDCP致力于解决影响任何视频源和显示器之间的接口的问题，即不受保护的接口允许盗版者传输视频资源（例如，从DVD传输）。为了防止DVI输出信息被复制，HDCP提供了加密和确认过程，以验证某个显示设备可以接收受保护的内容。程序的设计可保持图像质量，并且其操作对用户是透明的。通过这种维护，您可以考虑将DVI用作电视的机顶盒，数字卫星，高清电视（HDTV）和PC接口。该接口最初可以支持4. 9Gbit / sec的视频资源，远远超过了HDTV和HDTV的要求，而DVI高达9. 9Gbit / sec的双连接版本提供了巨大的带宽净空间。 （请访问DVI的详细说明）

6支持各种应用程序

就像我工作过的大多数平板显示器制造商一样，NEC支持市场选择的任何接口。 NEC的特殊地位是它是唯一同时生产模拟接口和数字接口LCD显示器的制造商。这为我们提供了独特的视角，从中我们可以清楚地看到不同的应用程序需要不同的接口。总而言之，NEC认为DVI是许多应用程序的出色解决方案，并将支持它。

考虑到不同需求的一种方法是在LCD中具有“自” LVDS接口，以直接支持封闭环境中的应用程序。对于开放式环境，需要使用DVI之类的接口，而只需使用价格低廉的标量接收/发送板即可轻松解决问题。

不管应用如何，数字接口的前景都更加广阔。这种类型的界面有助于简化系统的设计，并可以充分利用AMLCD和其他高分辨率平板设备提供的高质量图像。
