可调光衰减器的工作原理及应用

1、引言

可调节光衰减器(VOA)在光通信中具有广泛的应用，其主要功能是用来减低或控制光信号。光网络的最基本的特性应该是可调，特别是随着DWDM传输系统和EDFA在光通信中的应用，在多个光信号传输通道上必须进行增益平坦化或信道功率均衡，在光端要进行动态饱和的控制，光网络中也还需要对其它信号进行控制，这些都使得VOA成为其中不可或缺的关键器件。此外，VOA产品还具有与其它光通信组件结合并将其推往高阶模块的特性。

2. 几种常见的VOA简介

2.1. 机械式VOA

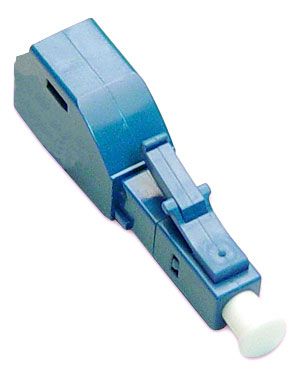

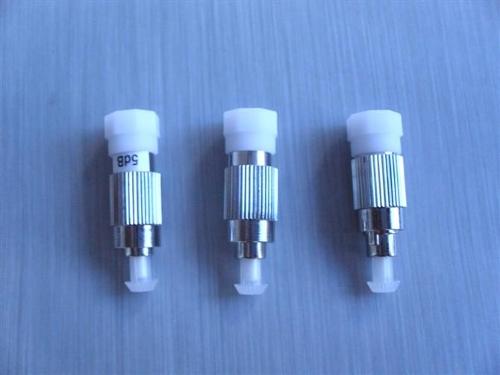

该种类型的VOA也有多种具体的实现方式。图1是挡光型光衰减器的原理图，驱动挡光元件拦在两个准直器之间，实现光功率的衰减。挡光元件可以是片状或者锥形，后者可通过旋转来推进，而前者需平推或者通过一定机械结构实现旋转至平推动作的转换。挡光型光衰减器可以制成光纤适配器结构，也可以制成图1所示的式结构。

与上面提到的挡光型VOA类似，也有一种机械一电位器形式的EVOA方案。其原理是用步进电机拖动中性梯度滤光片，当光束通过滤光片不同的位置时其输出光功率将按预定的衰减规律变化，从而达到调节衰减量的目的。还有一种机械偏光式光衰减器。其基本原理是从入端出的光束被反射片反射到出端口，两端口之间的反射耦合效率由反射片的倾斜角度来控制，从而实现光衰减的调节。而反射片的倾斜则由多种不同的机理来控制。

机械型光衰减器是较为传统的解决方案，到目前为止，已在系统中应用的VOA大多是用机械的方法来达到衰减。该类型的光衰减器具有工艺成熟、光学特性好、低插损、偏振相关损耗小、无需控温等优点；而其缺点在于体积较大、组件多结构复杂、响应速度不高、难以自动化生产、不利于集成等。

2.2. 磁光VOA

磁光VOA是利用一些物质在磁场作用下所表现出的光学性质的变化，例如磁致旋光效应(法拉第效应)等亦可实现光能量的衰减，从而达到调节光信号的目的。一种典型的偏振无关磁光VOA结构如图2所示。

图2中，其中的(a)是实际的光路，为了更好地说明其原理，我们采用(b)中的镜像光路。当光从双芯光纤的一端入射，经透镜准直后（略去光束的厚度），进入到双折射晶体（其光轴垂直于纸面），被分成O光和E光两束光，然后进入法拉第旋转器，光从法拉第旋转器出射后被全反射镜反射，再依次通过法拉第旋转器、双折射晶体和透镜，最后从双芯光纤的另一端输出。因此，通过调制电压控制磁场，可以使进入法拉第旋转器的偏振光的偏振态发生旋转。在法拉第旋转角为0度的情况下，O光仍然是O光，E光仍然是E光，两束光不平行，不能合在一起，如虚线所示，此时衰减程度最大；在法拉第旋转角为45度的情况下，总的法拉第旋转角为90度，O光变成E光，E光变成O光，两束光平行，通过透镜聚焦后合在一起，此时衰减程度最小。当控制法拉第旋转角在0度和45度之间连续变化时，就可以实现衰减量的连续调节。

利用材料的磁光效应并结合其它的技术，可以制作出高性能、小尺寸、高响应及结构相对简单的光衰减器。这是利用分立微光器件技术制作光衰减器的一个有待进一步开发的领域。

2.3. 液晶VOA

液晶VOA利用了液晶折射率各向异性而显示出的双折射效应。当施加外电场时，液晶分子取向重新排列，将会导致其透光特性发生变化，其工作原理如图3所示。

液晶VOA具体的实现方式如图4所示。由入射光纤入射的光经准直器准直后，进入双折射晶体，被分成偏振态相互垂直的O光和E光，经液晶后，O光变成E光，E光变成O光，再由另一块双折射晶体合束，最后从准直器输出。当液晶材料两端的透明电极上加载电压V时，O光和E光经过液晶后都改变一定的角度，经第二块双折射晶体，每束光又被分成O光和E光，形成了4束光，中间两束最后合成一束从第二块双折射晶体出射，由准直器接收，另外两束从第二块双折射晶体出射后未被准直器接收，从而实现衰减。因此，通过在液晶的两个电极上施加不同的电压控制光强的变化，可以实现不同的衰减。
