1说明

此DC-AC转换器用于双管LCD背光。具有模拟控制功能，亮度调节范围广。亮度控制范围内的高效率和低损耗。具有灯管电流平衡控制，开路和短路自动保护功能。也可以根据客户要求设计特定产品。

2个功能

此DC-AC转换器专为CCFLL和LCD背光而设计。

背光源

模块

3注意

1。灯丝电流应使用高频电流测量。

2。此高压板上有4A保险丝。

3。背光电压的输出波形为正弦波。

4。该背光源具有短路自动保护功能。

5。该背光灯具有一个开关（ON / OFF）控制输入端子。

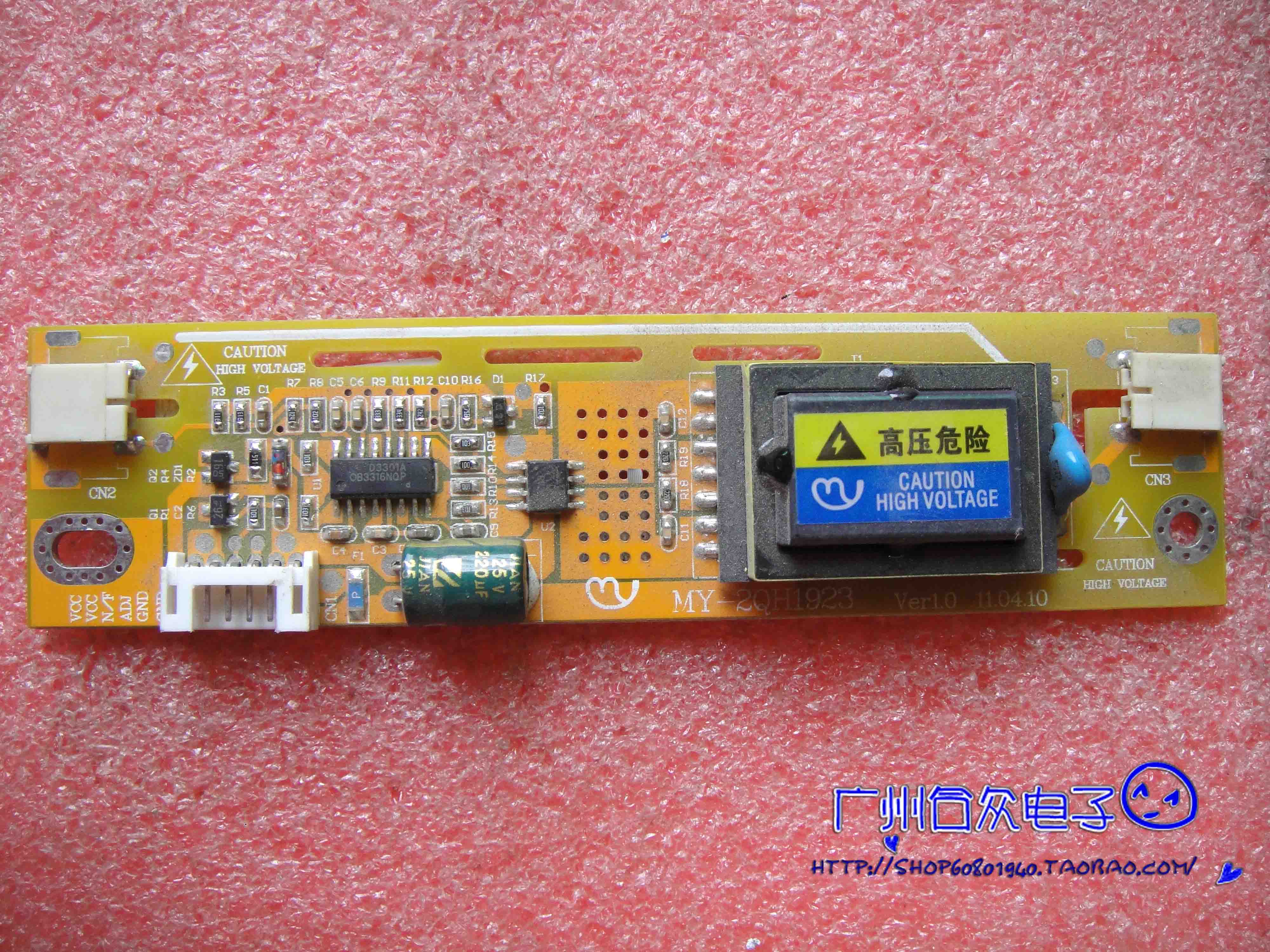

4印刷电路板

5个电气性能特征

序列号项目符号条件中等单位

1输入电压V in 10.8 12.0 13.2 V

2输入电流I in V in = 12v，vadj = 0v（4灯）1.50 1.802.40 A

3输入功率P in V in = 12v，vadj = 0v（4灯）23 W

4背光开/关控制V开2.45.0 V

V关00.7 V

5亮度调整Vadj 0V（最大值）5V（最小值）0 5 V

6个输出电压V out Vin = 12v，Iout =7.7mA（1灯）640 V

7每个端子的输出电流I out（Min）Vin = 12v，Vadj =5.0v（1灯）Ta = 25℃2.22.83.4 mA rms

I out（Max）Vin = 12v，Vadj = 0v（1灯）Ta = 25℃6.0 6.77.3 mA rms

8输出频率频率（KHz）

9开启电压V open空载V in = 12v，Ta = 0°C V rms

10开始时间TSCP空载V in = 12v，Vadj = 0℃1 1.2 2 s

11效率ηV in = 12v，负载=80KΩ87％

12电流平衡±0.2 mA rms

13断路保护完成短路灯

14灯泡短路保护完成灯泡短路

可以在不同的屏幕上更改以上参数。

6-pin

以下将说明此背光灯的输入和输出连接。

6.1个直流输入

对于DC电源控制，使用带有CN1的5×2.0连接​​器连接到该PCB板。我

引脚号符号描述

1 Vin 12VDC

2 VIN 12VDC

3个Von / Off vON / Off CONTRL（开关信号）

4调整

5 GND

6 GND

6.2交流输出

灯丝的输出通过CN2-CN5连接。

7工作和存储温度及温度

工作温度范围：-5——50℃

工作湿度范围：10％-95％RH

背光应在上述范围内工作，并且在以下条件下可以存储50,000小时。

工作温度：-20——70℃

工作湿度：10％-95％RH

修改普通高压棒

更改步骤：

1.确定通用高压条的电源接地和触发器！

市场上出售的通用高压板通常只需要连接到电压，地线并控制原始线路即可工作。您可以查看高压板上的保险丝电阻（上面标有0的保险丝，通常为透明色）。它是电源。连接到螺钉固定位置的电线是地线。当然，一个被触发了！

2.确定原始高压条的电源接地和触发器！

原始带通常有6-7条线！其中，通常有两个电源和两条接地线。在电路板上可以清楚地看到它们是成对连接的！找到这四根线，然后确定哪两条是电源的接地线？该方法与确定一般高压条的方法相同。查看保险和螺丝端口（就线的颜色而言，电源线通常为红色，地线通常为黑色）！关键步骤这就是确定触发开关的方式（开关信号电压通常在5V以内，通常不高于5V）！我们已经退出了通用高压板的触发线，现在将通用高压板连接到灯管并使用通用高压板的触发线接触到原始高压板的其余两到三根线依次将高压板和哪条线点亮，就可以确定哪条是触发开关线！因此，还有一两行我们可以忽略它！

3.我们可以卸下原来的高压板，连接确定的电源地和触发开关，修改完成！

一般高压棒适合维修人员。如果业余人员无法理解上述修改步骤，则不建议购买！
