一种接地变低压侧带电显示器的优点和效果

技术领域[0001]本发明属于变电站接地变压器的技术领域，尤其涉及在接地变压器低压侧的实况显示。

背景技术：

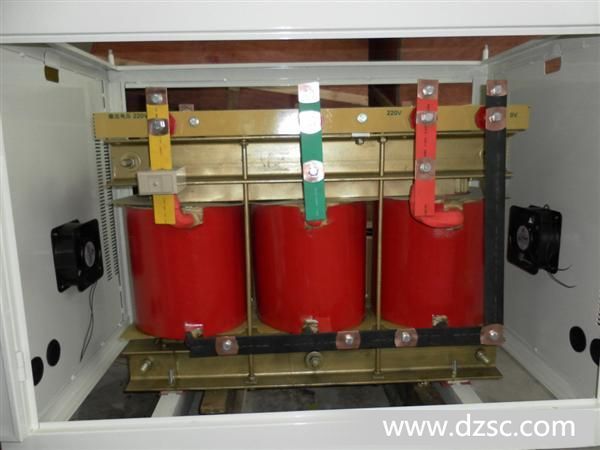

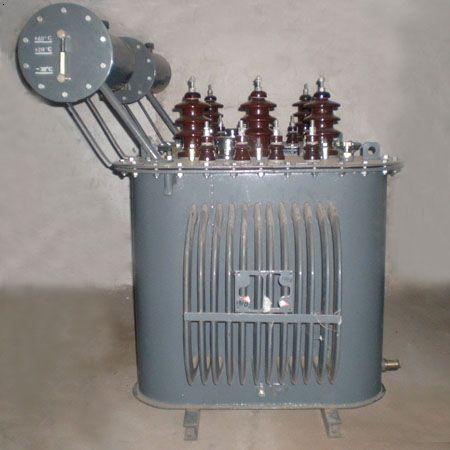

目前，许多变电站使用两个变压器和四个母线进行操作。如果每个变电站的接地电阻较低，则将接地变压器直接安装在主变压器的10kV侧。当需要维修主变压器时，接地变压器为反向负载。在此过程中，不正确的操作可能会导致接地变压器将电源反向传递给变压器。接地变压器的当前低压侧电缆接头未显示虚线设备，充电电压通常为低压，站内电流验电器的最低电压水平为10kV，无法检测是否接地变压器有电压。在这种情况下，很容易发生安全事故，危害操作人员的人参安全。

技术实现要素：

本发明的目的是弥补现有技术的不足，并提供一种设计合理，安全性高，使用方便的地低压侧带电显示器。本发明的目的是通过以下技术手段实现的：接地变压器低压侧的带电显示器，包括三个变压器，三相带电显示器和绝缘电线，三个变压器分别为安装在变电站中在接地变压器低压侧低压电缆的每一相上，这三台变压器分别通过绝缘线连接到三相带电显示器的输入端子。三相实时显示安装在可观察的位置。相充电的显示器可靠地连接到接地线。本发明的优点和积极效果是，本发明在接地变压器的低压电缆上安装了三个电压互感器，并在可观察的位置安装了实况显示器，可以直观地显示是否将低压侧电缆接地变压器是否带电。当需要停电维护时，可以有效地保证操作人员的安全，避免发生安全事故。同时，本发明具有结构简单，安全可靠，易于安装等特点，可广泛应用于变电站维护领域。附图说明图1是本发明电路的。具体实施方式下面将参考附图进一步详细描述本发明的实施例：接地的变压器低压侧带电显示器，如图2所示。如图1所示，它包括三个电压互感器，一个三相带电显示器和一根绝缘电线。在变电站接地变压器低压侧的低压电缆的每一相上均安装了两个变压器。三相实时显示安装在可观察的位置。三个电压互感器通过绝缘线连接到三相带电显示器的输入端。连接时，三相实时显示可靠地连接到地线。本发明的工作原理是：三台变压器实时检测接地变压器低压电缆上的电压信息，并将检测结果传输到三相带电显示器。三相充电显示屏可以实时显示每相低压电缆上的电压。 ，当检测到的电压超过预设值时，将发出声音和视觉警报，以有效确保操作人员的安全。应该强调的是，本发明中描述的实施例是说明性的而不是限制性的。因此，本发明包括但不限于以特定实施方式描述的实施例。本领域技术人员基于本发明的技术。从方案中得出的其他实施方式也属于本发明的保护范围。
