乐清万联厂家：带电显示器传感器使用环境条件分析

乐清万联制造商的带电显示传感器的带电显示传感器采用高压凝胶工艺生产的固体绝缘体，即高压带电显示传感器，具有较高的机械强度，强的耐冲击性，强的耐电弧性和良好的绝缘性。尺寸稳定性。高耐化学性，强耐热性和光滑的带电显示传感器适用于额定电压6〜35Kv和额定频率50Hz的室内高压电气设备。用于提示高压电路是否已充电。强制锁定装置还具有电磁匹配的用途，以实现强制锁定功能，为了达到防止意外进入充电间隔的目的，核相装置还可以验证两个高压电路的对应相。设备中的传感器也可用作后绝缘子。二、使用带电显示传感器的环境条件：1.环境温度-25℃〜40℃；2.安装位置不超过海拔15000米；3.环境相对湿度：日平均不大于90％；月平均值不超过90％（环境温度为20℃时）；4.应在没有易燃，易爆，化学腐蚀和剧烈振动的室内环境中使用。三、传感器由支柱绝缘子类型制成，并嵌入高强度介电功能材料以制成芯棒电容器C1、C1的一端通过上法兰连接到高压总线，并且C1的另一端连接到传感器的下端（次级端子）连接，根据匹配要求将传感器的形状和结构制成不同的高度和各种伞裙。

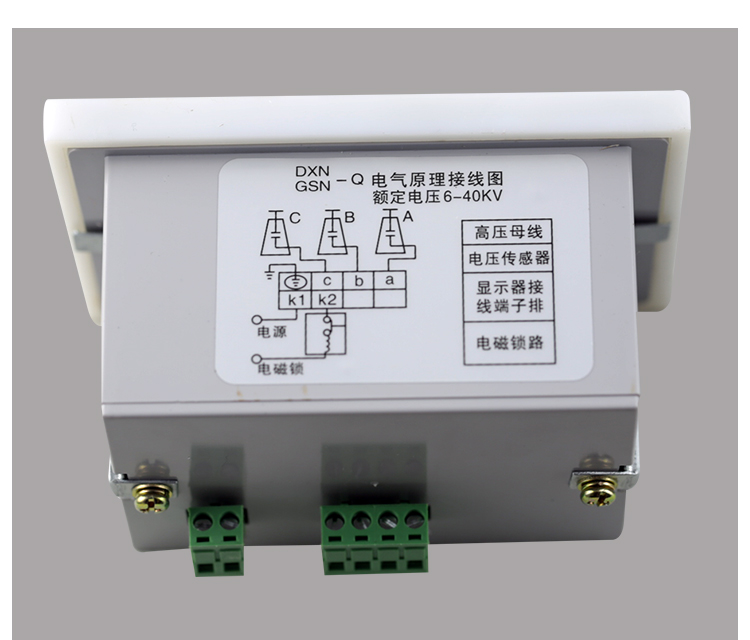

根据安装要求，上法兰由单螺孔，双螺孔和四个螺孔制成。传感器的外部绝缘结构具有以下两种类型：外部绝缘套由高压电瓷制成，高压电容器C1埋在中间。 b。该传感器由具有疏水性的SMC绝缘材料制成，带有外部绝缘套和高压电容器C1，其型号为CG3型。四、高压带电显示器传感器带电显示器必须与传感器配合使用以反映其作用。带电显示器的主要功能是一个辅助设备，用于显示所连接的线路是否带电，并且带电显示器的工作取决于传感器提供的“感测”电压来工作。换句话说，此处的传感器主要通过“电容器”或“电阻”将连接的高压总线上的电压传输到充电的显示器，从而使其进入类似于“变压器”的工作状态。但是，这里的工作原理是“降压”，它使用电容器或电阻器来降压。一般来说，电压降低到220V（以带电显示器作为负载测量）。大多数带电显示器都将霓虹灯用作主要显示设备，因此所需的电流非常小，以微安为单位。但是，近年来，也有许多使用LED作为小型主显示装置的带电显示器。最大的优点是LED使用寿命长且发光效率高，而霓虹灯的寿命相对较短，因此使用霓虹灯的带电显示器通常在总线长期处于工作状态时会关闭（短路）总线力量。

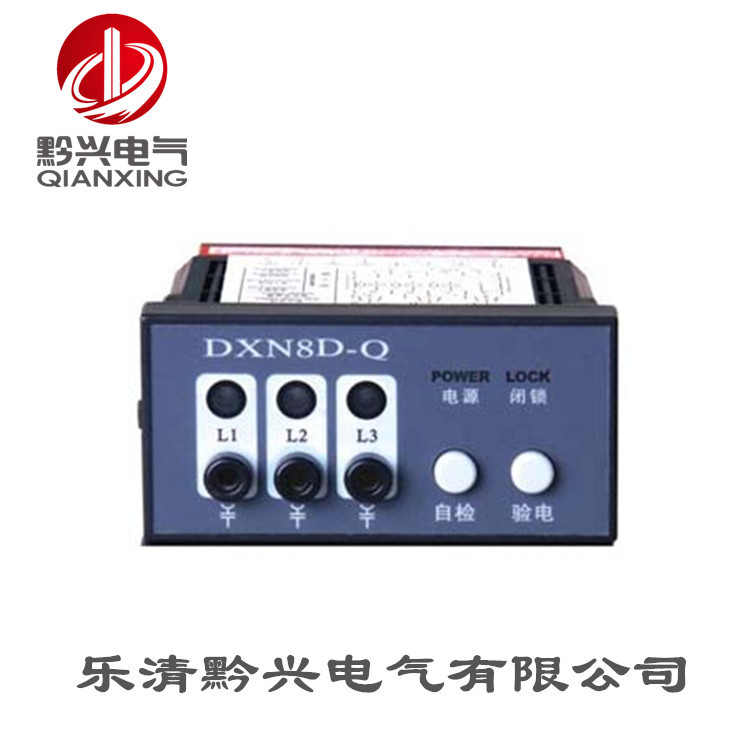

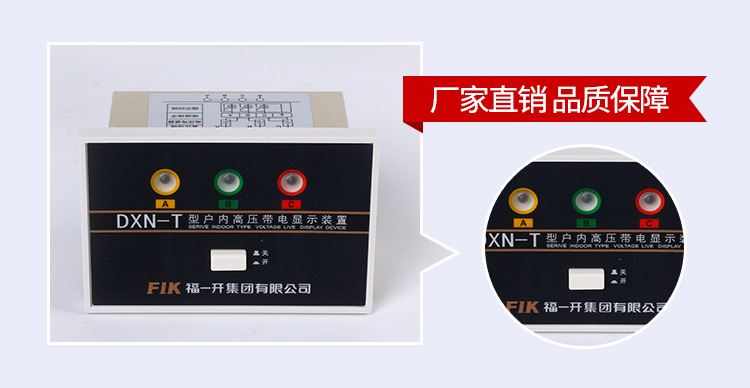

同时，根据相关的电气检查规则的要求，已充电的显示设备只是确定是否已充电的“辅助设备”，如果存在，则不能说母线已死。没有指示已充电的显示。母线的真实性应按照相关规定进行检查。只有在充电后才能进入充电间隔。五、充电式显示器5.1基本概述充电式显示器是一种即时安全设备，直接安装在室内电气设备上，并直观地显示电气设备是否具有工作电压。当设备具有工作电压时，显示屏的显示窗口会闪烁，以警告人们高压设备已带电，并且没有电时也没有任何指示。 5.2设备的使用此系列设备通常安装在进线母线，断路器，主变压器，开关柜，GIS组合电器以及需要带电或不带电的其他地方，以防止误操作。该系列设备必须符合中华人民共和国电力行业标准DL / T 538-2006“高压实时显示设备”标准。 5.3设备功能可靠性：感应式（非接触式）传感器检测线路是否路的安全距离之外带电，并具有明显的方向性，高灵敏度，安全性和可靠性。经济：该传感器不直接接触带电体，在安装和维护过程中不需要进行局部放电测试，简单方便，维护成本低，使用寿命长。功能齐全：具有闪光灯显示，自检和启动强制锁定电路的功能，真正起到全方位强制锁定的作用。适应性强：具有多种形式，可广泛应用于室内，室外，GIS组合电器和开关柜等地方。
