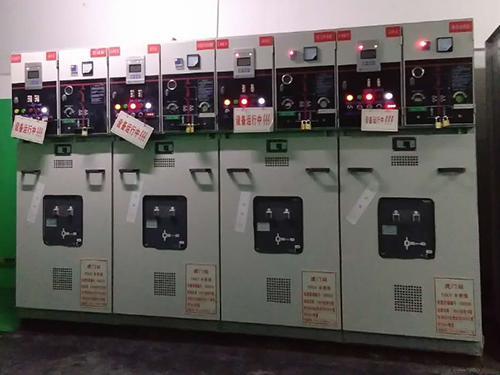

​户内交流高压气体绝缘金属封闭开关设备高压充气柜

室内交流高压气体绝缘金属封闭开关设备高压气体开关设备是新一代的开关设备，适用于小型二次变电站，变电站，箱式变电站，住宅小区，工矿企业，大型购物中心特别适合机场，地铁和铁路等具有高功率要求的场合。接下来，介绍高压充气柜的功能特性。

1.环形网络开关柜室：可在开关室中安装三位负载开关。负载开关的外壳由环氧树脂制成，并填充有六氟化硫（SF6)气体）。该外壳设有观察孔和SF6气体密度计。

2.低压室：带互锁的低压室也用作控制面板。低压室配备有带有位置指示器和机械互锁装置的弹簧操作机构。

3.高压充气柜采用铝合金型材框架和铝锌钢板制成，豪华，美观，安全可靠。主开关和机柜固定安装。整个充气柜可分为上下两部分。机柜的上部包括仪表室，母线室，开关室，低压室，并与下部电缆室（带有保险丝的输出机柜）隔开，以避免相互影响。整体尺寸（高×宽×深）为1600（2000)×500（750)×1000等）。

4.仪器室：可以安装仪器室；电压表，电流表，测量仪器，带电监视器，继电保护等。

5.电缆室：有足够的电缆室以方便电缆连接。有足够的空间安装保险丝，避雷器，电压互感器，电流互感器，接地开关和其他组件。橱柜门具有观察窗和安全互锁装置。

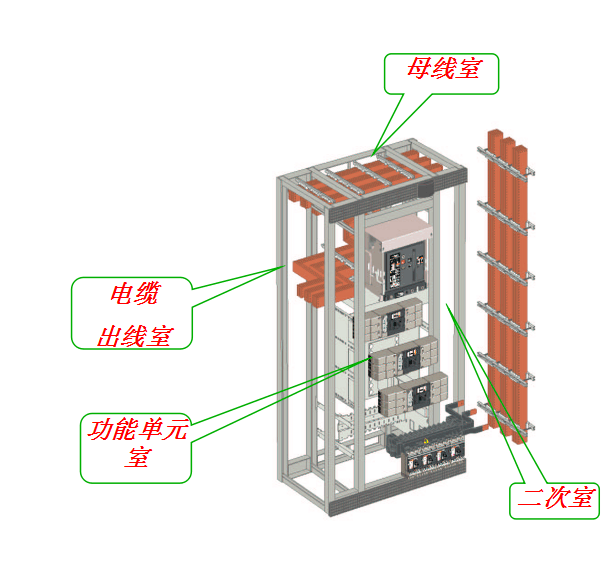

6.母线室：母线室布置在机柜的上部。三相主母线水平布置并贯穿整排开关柜。
