充气柜设计与介绍是什么？开关柜的设计说明

充气柜的设计和介绍是什么？

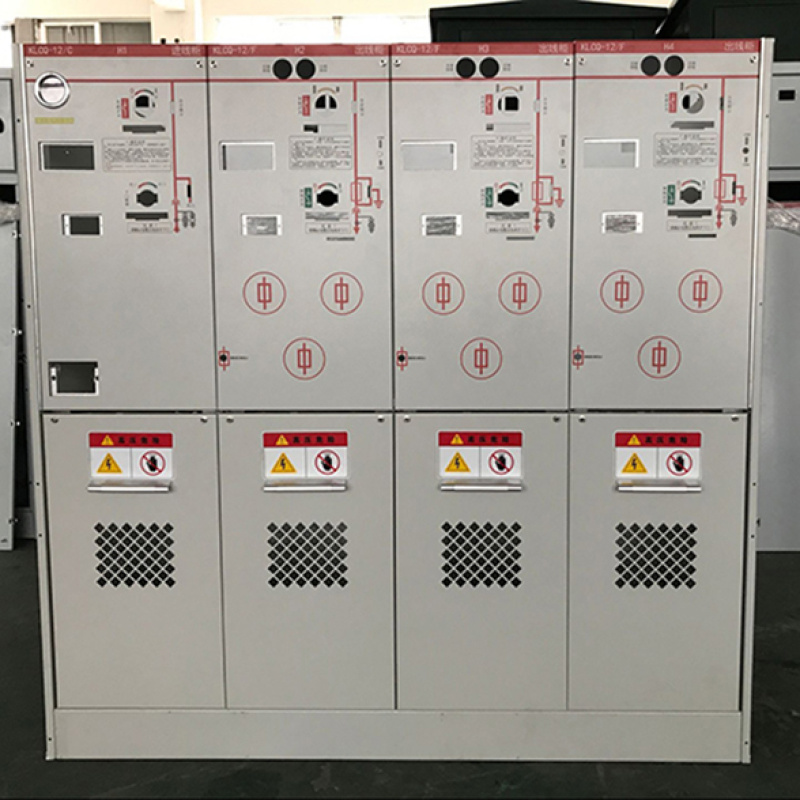

充气柜简称SF6室内交流高压气体绝缘金属封闭金属开关设备，是新一代的室内开关设备。机柜中的主开关可以是永磁组织真空断路器或弹簧组织真空断路器。充气柜结合有一个空气绝缘的六氟化硫气体屏障室，该室紧凑且可扩展，适用于配电自动化。充气柜适用于电力系统中的小型二次变电站，交换站，箱式变电站，住宅小区，工矿企业，大型购物中心，特别适合于机场，地铁，和铁路。

开关柜

充气柜设计说明

1.技术说明

气体绝缘环网柜安装在镀锌板框架上，开关单元位于SF6气体箱中，该气体箱由耐腐蚀且无磁性的3mm厚不锈钢板制成。 SF6储气罐由密封压力系统组成，可在正常工作环境下运行20年。 SF6气体的正常工作压力为0.15〜0.4bar。储气罐配有压力释放装置，以确保压力过高时可以从底部或背面释放气体。

2.开关单元

负荷开关采用同轴旋转双断点法，通过同一操作孔和滑板进行动能操作。因此，开关只能处于闭合，断开，接地和完全三种状态之一。避免误操作。

3.运营机构

开关的操作机构安装在气箱外部的前部，并经过特殊技术处理，以防生锈，防爆的手动操作和维护，并且易于完成电气操作。

4.模块化设计

选择模块化设计，基本模块单元是负载开关模块，组合电气模块和其他特殊功能模块。欧奎把这些任意组合起来，旅行成一个普通的盒子结构。在组合模块中，任何功能都与模块的内部结构大致相同。

5.产品负载标准

国际标准：IEC60056、IEC60298、IEC60420、IEC60265、IEC60694等。

中国标准：GB3804、GB3906、GB11022等

6.正常使用条件

适用于+ 40°C〜40°C的高温和低温，潮湿，多尘，咸，矿山，海拔1000米的其他环境。在24小时内短期浸泡不会影响使用。

充气柜的特点

充气柜SF6用作灭弧和绝缘介质。

开关柜是完全密封且完全绝缘的结构，母线，开关和带电部件完全密封在不锈钢外壳中。

腔体充满1. 4bar SF6气体，防护等级达到IP67。整个开关设备完全不受外部环境条件的影响，即使在极端条件下（例如短期水浸）也可以保证开关的正常运行，并且产品将终身维护。

开关柜具有完善的五防联锁装置，完全消除了人为操作不当造员和设备的操作故障。

所有开关柜都有可靠，安全的泄压通道，即使在极端条件下也可以确保操作人员的人身安全。

开关柜分为固定单元组合和可扩展单元组合两种。

开关柜通常从前面进入和退出，也可以根据不同的安装方向安装成侧面或侧面延伸。

机柜尺寸易于安装，并且适合空间狭小和环境条件恶劣的地方。

开关柜可根据用户的不同需求配备电气，远程控制和监控设备。

1.操作安全

通过以下安全措施，可以说我们为用户提供了特殊的安全保证

集成三位负载开关

断路器使用负载开关而不是隔离开关，这更安全，更可靠

完全封闭的一侧设计可保持外部接触

满足五种预防要求的机械链

实时可以实时显示呼入和呼出线路

2.工作可靠

全封闭式设计，所有10KV开关和母线带电体均密封在3mm不锈钢板焊接的航空箱中，配有硅橡胶电缆插头，使电缆头完全绝缘并完全密封，以防止灰尘，湿气，小动物等待外部环境影响

张力弹簧储能操作机构，可以手动或电动操作

面板仿真图提供了开关方向指示

柜体由镀锌板制成，表面静电喷涂以增强耐腐蚀功能

压力表监控箱中SF6的其他安全压力刻度

3、解决方案很敏感

多种受限方法，可以完成左，右，上，前行

多种组合方法，可以完成单元的任意组合

使用绝缘母线可将前后机柜或左右机柜组合在一起
