飞利浦42PFL3403液晶电视使用的电源板有两种型号，715T2690-2、715T2690-4，其结构和电路基本相同。电源板是用于开关电源和逆变器的二合一电源板。集成电路采用TEA1530AT + SG6961 + TNY277 PN-TL + OZ9938 GN组合方案。一种是输出23V，12V，12A，5VSB电压为主板和负载电路供电，另一种是输出Kilovolt交流电压以打开背光灯。该电源板还用于LCD彩色电视，例如Philips 42HFL3330 / 93、37PFI3403、42PF13403 / 93，以及LCD屏幕，例如L20WXE。

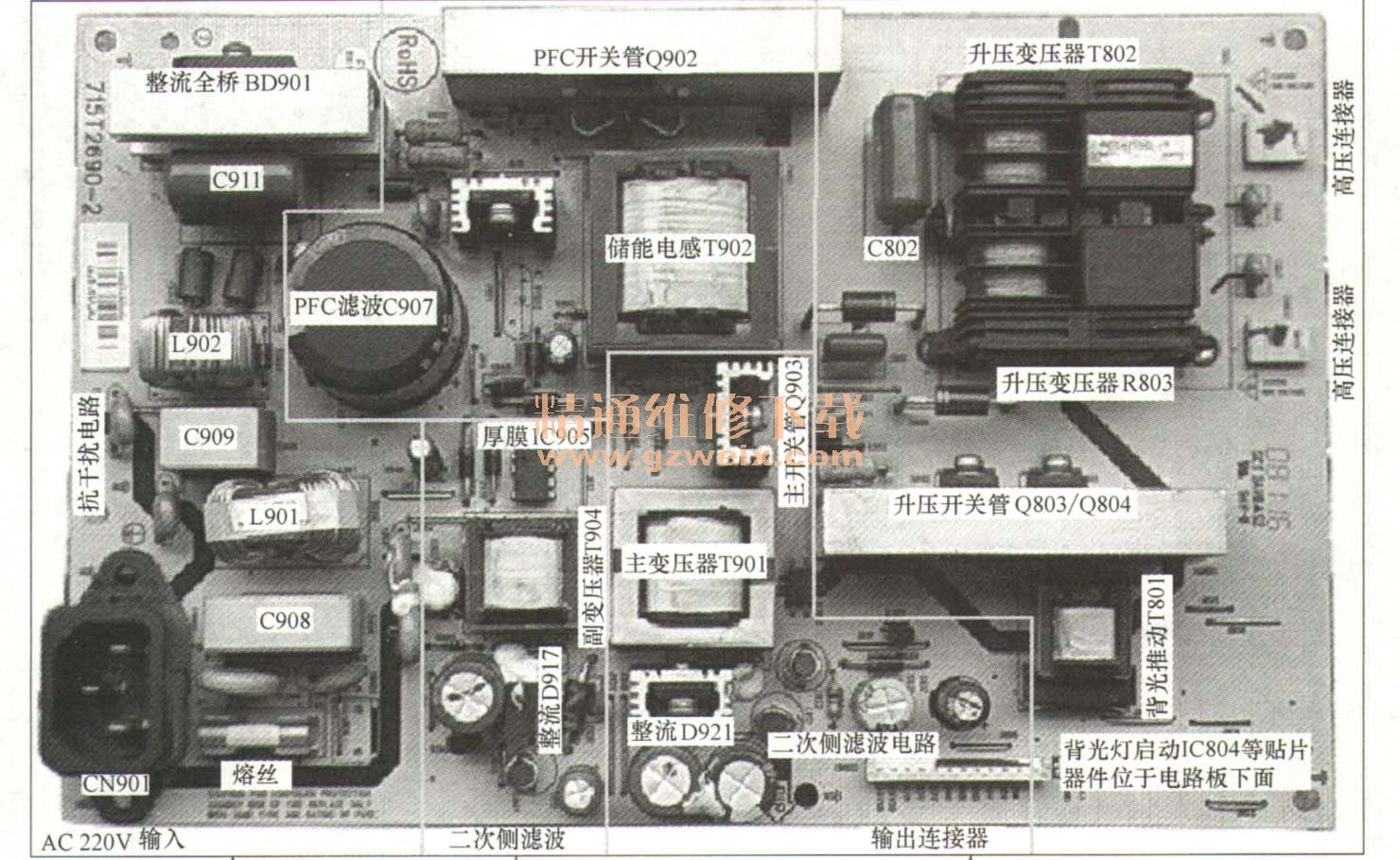

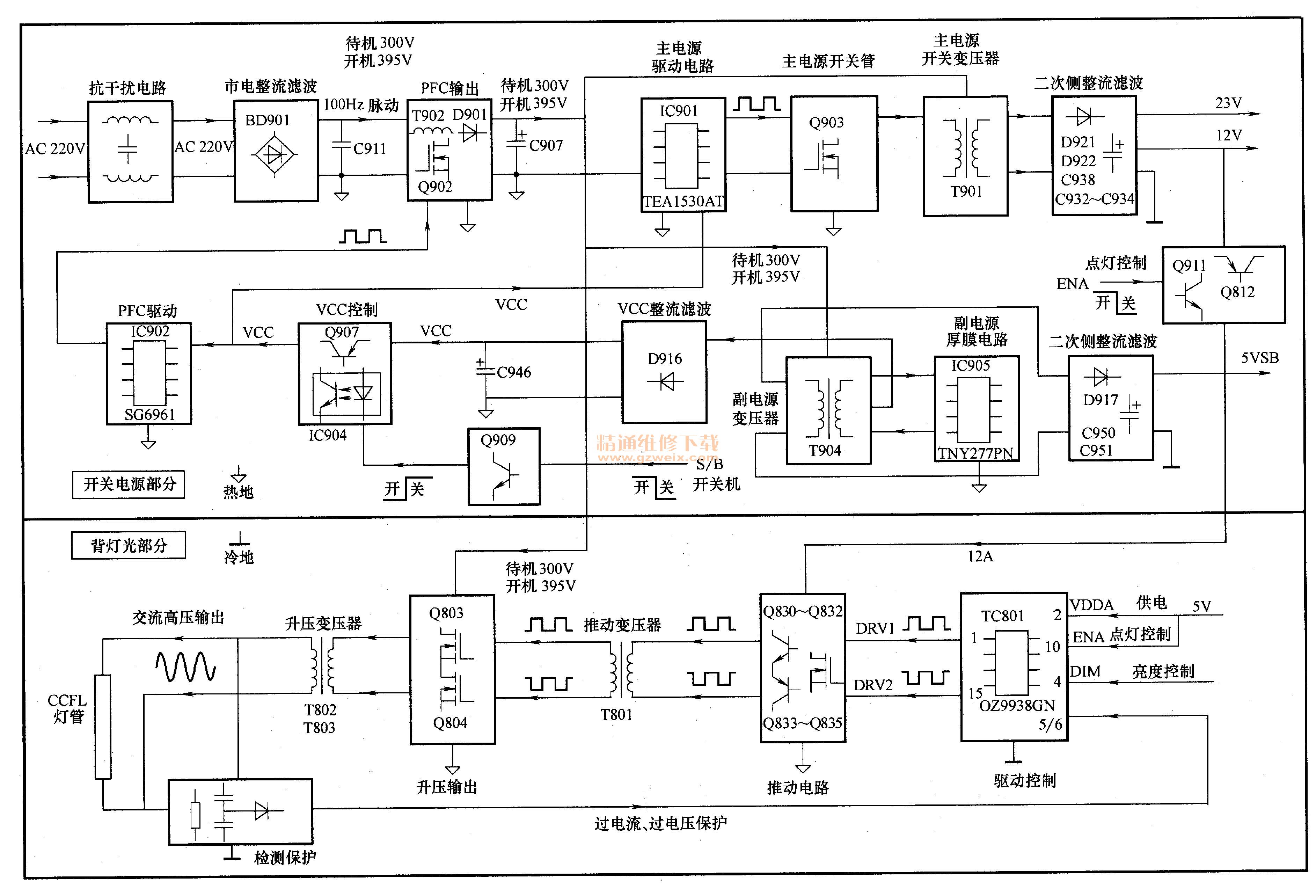

Philips 42PFL3403液晶电视中使用的电源板的物理框图如图4-20所示，电源板电路的框图如图4-21所示。

电源板由四部分组成：一个是以集成电路SG6961（IC902）为核心）组成的PFC电路，整流滤波后的城市电源校正为395V，不仅向该电源供电。主电源和次级电源，它还向逆变器升压输出电路供电；第二个是由集成电路TNY277 PN-TL（IC905）为核心）组成的次级电源，它产生5VSB电压为主板供电控制系统；第三个是集成电路TEA1530AT（IC901）是由内核组成的主电源，它产生23V和12V的电压来向主板和逆变器板供电。

一、详细说明开关电源的原理

1.PFC电路

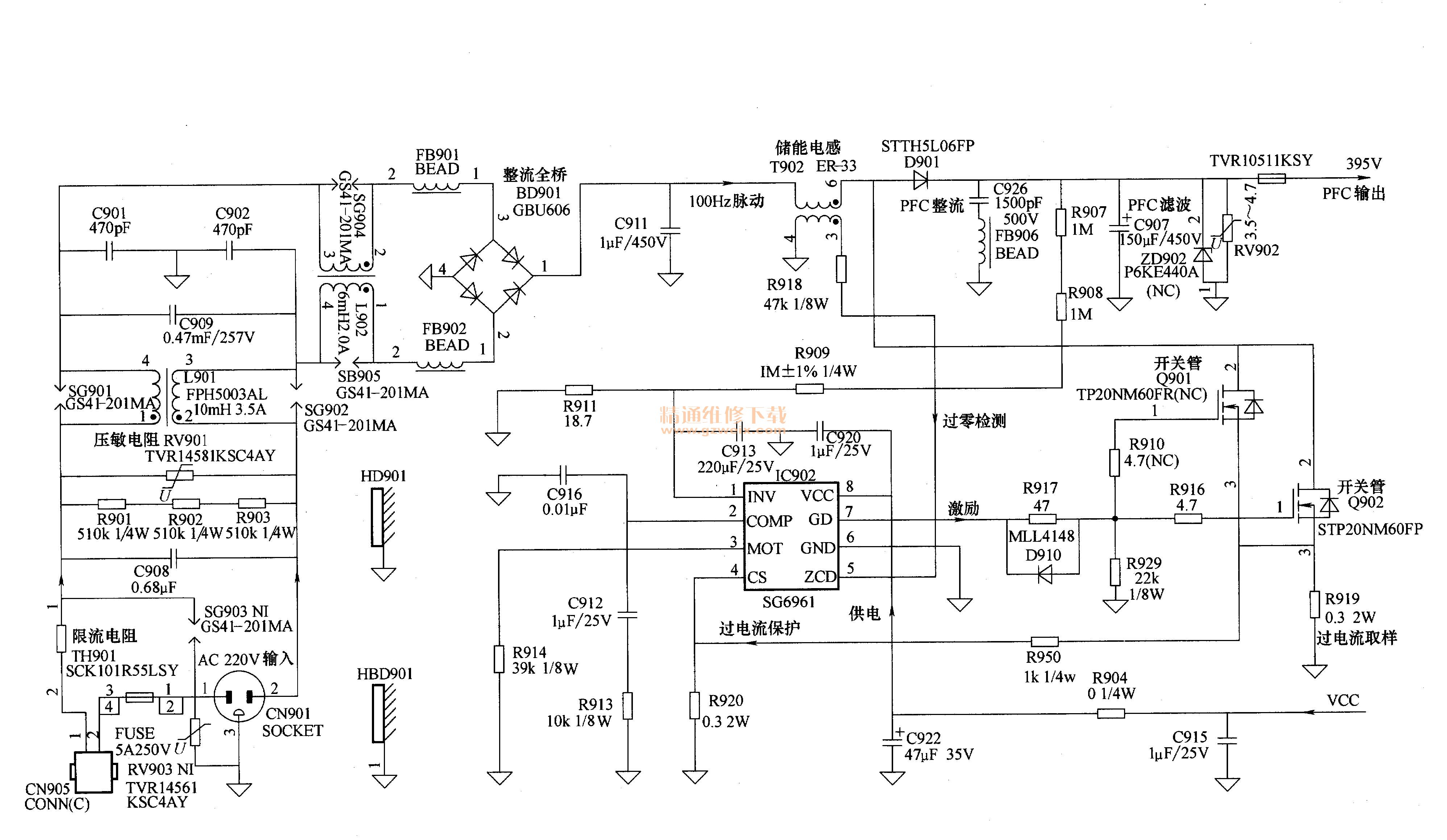

Philips 42PFL3403液晶电视使用的电源板上的PFC电路如图4-22所示。它由驱动控制电路IC902（SG6961），大功率MOSFET开关管Q902，储能电感器1902武汉红外触摸屏，充电电路D901、0907构成一个有源PFC电路，用于校正电流和同相电压，从而提高了功率因数，防止了电网上电路产生的多重谐波的干扰，并将输出电压提高到395V，为主电源开关管Q903和辅助电源供电供应厚膜电路IC905；第二个是用于背光板的半桥升压输出电路开关管Q801、Q802。

电源板的PFC电路与本章4.1节中图4-3中介绍的Philips 47PFL7422液晶电视中使用的电源板的PFC电路基本相同。使用飞利浦LED显示屏的背光电路图。驱动控制电路使用SG6961，但组件编号不同，请参阅本章4.1节中的PFC电路内容。

2。二次电源电路

Philips 42PFL3403液晶电视使用的电源板上的辅助电源如图4-23所示。内置MOSFET

开关管和振荡驱动厚膜电路TNY277 PN-TL（IC905），变压器T904是核心部件。首先是生产

5VSB电压，可为主板控制系统电路供电；另一种是产生VCC电压，该电压由开关机电路控制并变为PFC

由主电源驱动电路供电。

电源板的辅助电源电路与本章第4.3节中图4-17中介绍的Philips 32PFL3403液晶电视中使用的电源板的辅助电源电路基本相同。驱动控制电路均使用TNY277 PN-TL和TNY277功能。与引脚相同，但组件编号不同。请参阅本章4.3节中辅助电源电路的内容。

3。开关控制电路

飞利浦42PFI3403液晶电视中使用的电源板开关机电路由是由Q909、光耦合器IC904、Q907组成的VCC控制电路，由Q910组成的次级电源输出调节电路和次级电源输出调节由Q911、Q812组成的电路12A电压控制电路由三部分组成，采用控制PFC电路IC902、主电源驱动电路IC901、逆变器驱动电路VCC供电方式。

（[1）打开状态

在接通主电源后，辅助电源首先工作以生成VCC电压和5VSB电压，其中5VSB为控制系统供电。第二次启动后，主板发送的第一个S / B为高，这使得Q909、光电耦合器IC904、Q907导通，其中Q907导通以发送由辅助电源生成的VCC电压到PFC驱动电路IC902和主电源驱动电路IC901。飞利浦led显示屏背光源电路图，PFC电路和主电源开始工作，为整机提供23V，12V电压；第二，从主板发送的S / B为高，Q910导通，下拉辅助功率误差放大器电路IC908的R端的采样电压，稳压电路工作。红外略微增加了辅助电源的输出电压，以满足负载电路的上电需求；第三，主板发送的ENA照明控制电压高，Q911、Q812导通，驱动背光逆变器电路提供12A电压，逆变器电路开始工作，背光点亮，并且整个机器进入启动状态。

（[2）待机状态

关闭时，首先，从主板发送的S / B变为低电平，这将关闭Q909、光耦合器IC904、Q907，并切断PFC驱动电路的VCC IC902和主电源驱动电路IC901电源，PFC电路和主电源停止工作；第二个是从主板发送的S / B低电平，它切断Q910，升高辅助电源误差放大电路IC908的R端的采样电压，稳压电路工作以输出辅助电源。稍微降低电压以减少待机状态损耗；第三，主板发送的ENA控制电压变为低电平，Q911、Q812截止，背光源逆变器驱动电路12A的电压被截止，背光源电路停止工作。整机进入待机状态。
