●国内首创双面布局、前后跳纤的操作模式，实现线路侧与设备侧的光纤交叉连接，沿袭双面MDF产品直列模块与横列模块调线的习惯；

●敞开式机架，横列模块区有多层水平走线槽，前后立体式跳纤，彻底解决跨架跳纤局部拥塞问题；

●预留线路侧与线路侧，设备侧与设备侧的跳纤通道；

●所有跳纤不出机架，无需光缆槽道；

●可提供此类光总配的跳线管理软件，方便跳纤定长管理；

●机架兼容普天分路器托盘。

产品规格

根据用户的不同需求，不仅适用于机房原双面MDF逐步改造成双面光纤总配线架；同时也适用于新建机房并架安装；而且也可以适合老机房现场改造。

产品特点：

●型材拼装架,机架高度最高4米，没有拼缝强度高；

●可以整体安装出厂，也可散架出厂安装，方便设备运输；

●可以安装护栏和导轨，架体宽度可以定制，方便与双面MDF并架。

●线路侧外缆集中布放或阶梯布放，有专缆门光布放空间，方便以后的扩容或改造；

●模块化设计，线路侧和设备侧可以选择安装终端框或熔配一体化机框。

GPX型光纤总配线架

GPX型光纤总配线架，是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。

机柜尺寸：

双面总配线架为熔配分离结构，线路侧为模块式，设备侧为配线面板结构。

1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯

2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理

3.可定制跳纤长度，减少光纤冗余和缠绕

4.有预留测试端口

5.正面为线路侧（直列），背面为设备侧（横列）

6.设备侧配线面板采用旋转结构，维护方便

7.跳线路由采用直放式，无需穿叉走纤，操作方便

光纤总配线架，采用前后操作方式。正面为线路侧，采用12芯熔配一体化托盘（冰灰），背面为设备侧，采用96芯配线单元。左侧成端光缆，右侧存储跳纤。

MODF光纤总配线架图片：

一光纤配线架、三网合一光缆交接箱、三网合一楼道箱、户外通信机柜、机房光纤配线架、网络机柜、室外光缆交接箱、光缆分光分纤箱、光纤分线箱、（分纤箱、分配箱、配线箱、楼道箱）、光分路器箱、ODF单元箱、OUN配线箱、多媒体集线箱、光缆终端盒、光缆接头盒、光纤快速连接器、PLC光分路器、一体化托盘、光纤适配器、光纤尾纤、光纤熔接盘、储纤筒、理线环、法兰卡条、光纤信息面板、光纤插座盒等……

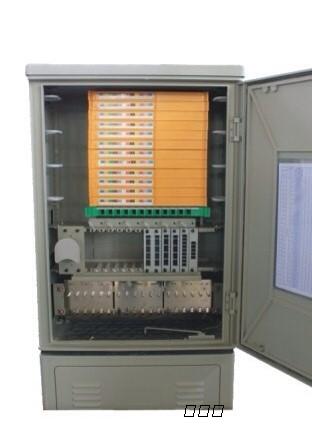

FTTH光缆交接箱：48芯72芯96芯144芯288芯360芯576芯720芯1152芯1440芯（SMC/不锈钢）

FTTH三网合一光交箱：216芯288芯360芯432芯576芯648芯684芯720芯864芯（SMC）

FTTH光纤分线箱：8芯12芯24芯36芯48芯72芯96芯108芯144芯（冷轧板/塑料/SMC）

FTTH光缆分光分纤箱：8芯16芯32芯48芯64芯72芯（冷轧板/塑料/SMC）

FTTH三网合一箱：12芯24芯36芯48芯72芯96芯108芯144芯(冷轧板)
