宁波DXN-T-Q室内高压实时

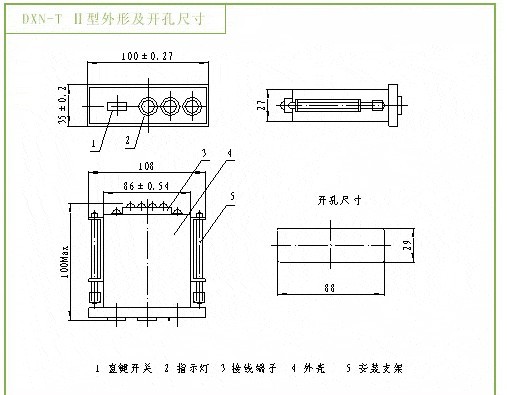

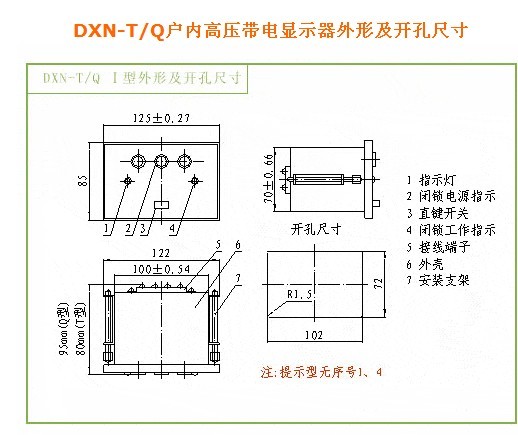

DXN（GSN）室内高压实时显示（III型）：开口尺寸：44×91mm，45×93mm结构：1.指示灯；2.直键开关；3.封锁工作指令；4.终端；5.住房；6.安装支架

1、DXN（GSN）-T（Q）系列室内高压实时显示设备（以下简称设备），适用于室内额定电压：6、12、20、27.5、35kV。在频率为50 Hz的开关设备上，它用于反映安装了显示设备的高压电路的带电状态。

2、显示设备中的支柱绝缘子传感器可以与各种类型的高压开关柜，隔离开关，接地开关等匹配。

3、显示装置不仅可以指示电路的当前状态，而且还可以与电磁锁配合来实现开关柜操作手柄和网门的强制锁定。达到防止带电切断，闭合接地开关，防止带电间隔意外进入，提高开关柜防误操作目的的目的。

4、正常使用环境条件

a。安装地点的海拔高度为3000m及以下；

b。适用于冷凝环境；

c。适用于二级污染环境。

显示设备的分类

a。根据额定电压等级：3KV，6KV，10KV，12KV，27.5KV，35KV；

b。根据传感器的环境条件，分为普通型，加强绝缘型（全工况型）；

c。根据显示功能，分为：T型和Q型；

d。根据显示器的大小，可以分为：Ⅰ型和Ⅱ型

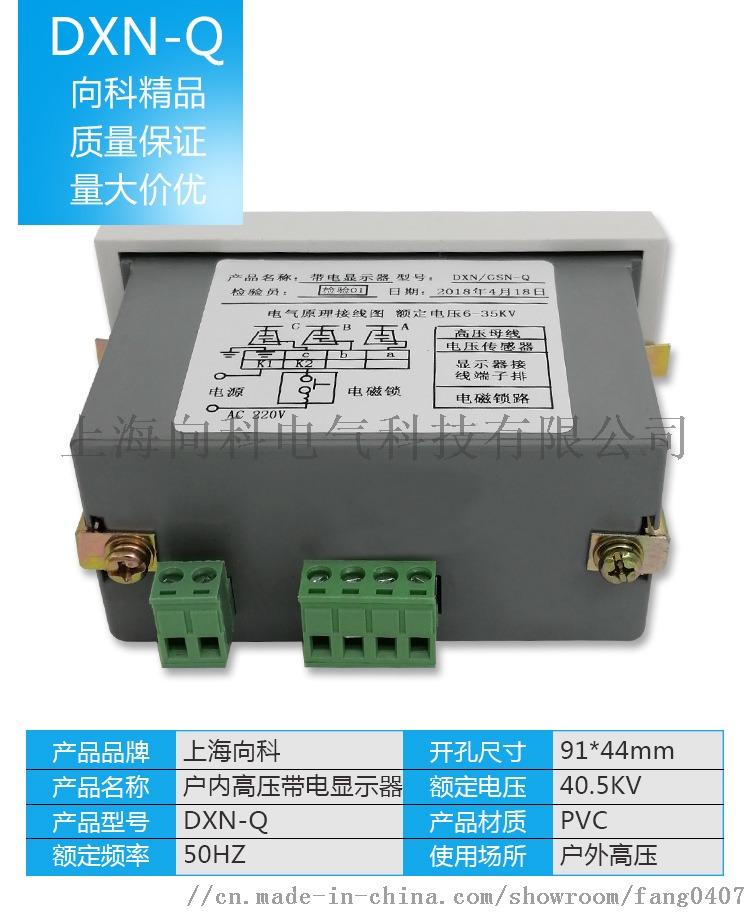

DXN（GSN）-Q（T）系列高压实时显示设备：

DXN-6Q DXN-12（10)Q DXN-35Q

DXN-6T DXN-12（10)T DXN-35T高压现场

一个：概述

DXN-T高压实时显示的照明电压小于或等于1500V，最小输入电流为5uA。显示屏面板上有三个高亮度红色指示灯，用于指示三个高电压中的每一个是否已充电，并且预留了四个电极供测试笔进行测试。

DXN-T高压实时显示与相应的电容传感器匹配，该电容传感器可用于额定电压为3.6-40.5KV且频率为50Hz的室内开关设备，以进行反射显示设备的设置高压电路（DXN-Q）的带电状态也控制锁定设备的链接。带电显示器锁定装置采用长寿命，高效率的发光二极管作为发光体，大大提高了带电显示器的使用寿命。外壳通过超声波焊接完全密封，防尘和防潮效果显着。其性能指标符合IEC 61958（2000)国际标准和DL / T538-93国内电力行业标准要求。

二：主要功能

采用三防设计，可以适应恶劣的环境，三相高压实时显示。配有外部测试端子，可用于第二次电气测试或相位比较器。限压装置提高了显示系统的安全性。

三：主要技术参数：

支持传感器：18pF（电容）

额定频率：50Hz

相数：三相

启动电压：700-1500V（10kV）1400-1800V（24kV）

最小输入电流：5uA

电绝缘等级：2000V / 1min（工频）

环境湿度：日均95％，月均90％

环境温度：+ 40℃〜-30℃

该公司的三个主要产品系列是：

安全和错误预防：五级程序锁定，高压实时显示锁定装置，机械锁定，电磁锁定，短路接地线

齐全的电器：高压环网柜，箱式柜，高压/低压预装变电站

电气部件：高压旋转隔离开关，高压真空断路器，JCZ5-12真空接触器
