解密:BCD七段数码管显示电路

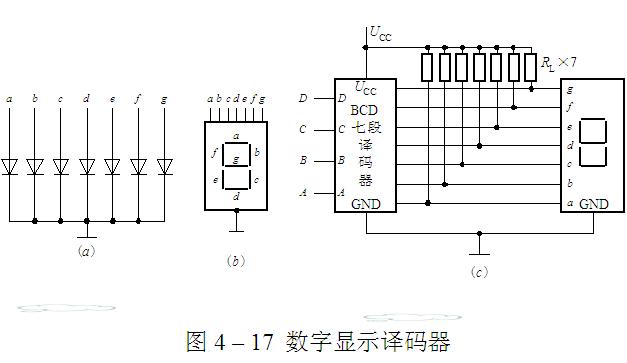

发光二极管（LED）由特殊的半导体材料制成，例如砷化镓和磷化砷化镓。它们可以单独使用，也可以组装成分段或点矩阵LED显示设备（半导体显示器）。分段显示器（LED数码管）被7个线段围绕成8形，每个段都包含一个发光二极管。施加正向电压时，二极管会打开，并发出红色，和绿色的透明光。只要根据法律打开和关闭发光段，就可以显示各种字体或符号。图4-17（a）是共阴极LED数字管的，图4-17（b）是其符号。使用时，公共阴极接地，由相应的BCD七段驱动（控制）七个阳极a〜g，如图4-17（c）所示。

BCD七段数码管数字显示电路

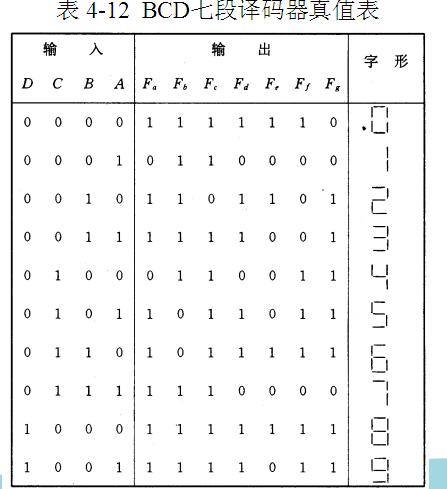

BCD七段的输入是BCD码（用D，C，B，A表示），输出是数码管各段的驱动信号（用Fa〜Fg表示），也称为4-7。如果用于驱动共阴极LED数字管，则输出应为高且有效的，即当输出为高（1)时，相应的显示段将点亮。例如，当8421代码为DCBA时输入= 0100，应该显示，即需要同时点。打开段b，c，f和g，关闭段a，d和e，因此的输出应为Fa〜 Fg = 0110011，这也是一组代码，通常称为段代码。类似地，根据组成0〜9，这10个字形要求可以列出8421BCD七段的真值表，请参见表4-12（未使用）代码组被省略）。

Bcd七段真值表

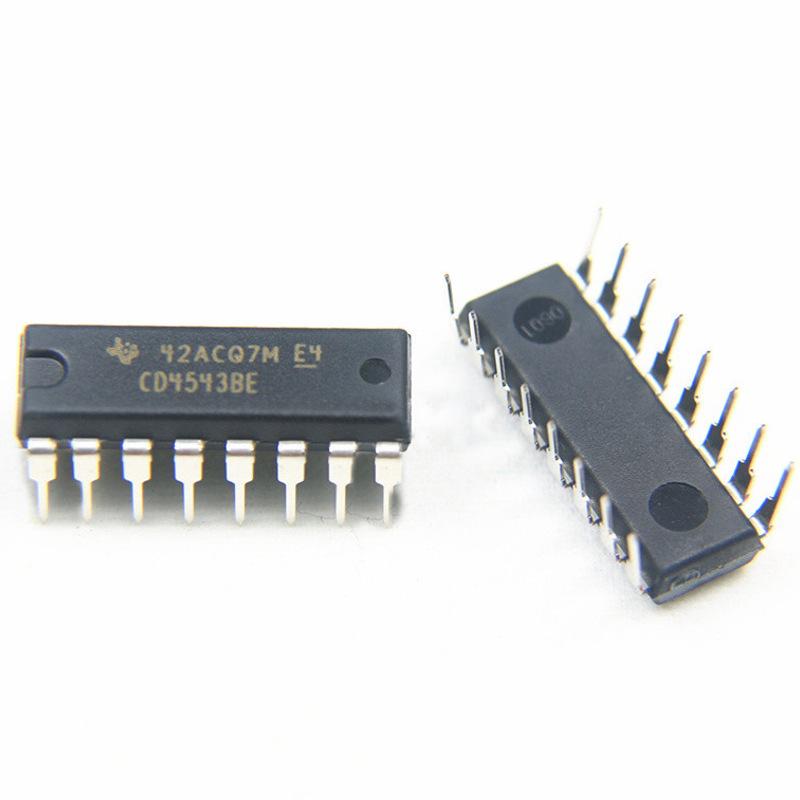

MSI BCD七段是根据上述原理组成的，为方便使用，增加了一些辅助控制电路。这种类型的集成有很多产品，它们的输出结构也不同，因此在使用它们时请注意它们。图4-17（c）是BCD七段驱动LED数字管（共阴极）的连接方法。在图中，该电阻是上拉电阻，也称为限流电阻。当具有上拉电阻时，可以省略。数字显示的类型很多，并且有集成了计数器，锁存器和解码驱动电路以及集成有数字显示器的电路的集成设备。
