LCD接口类型的详细说明

LCD接口类型的详细说明

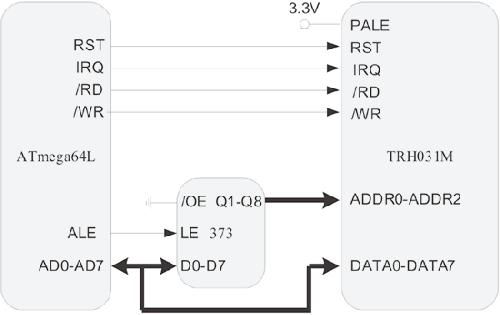

LCD接口的类型很多，分类非常精细。它主要取决于LCD的驱动方法和控制方法。手机上的彩色LCD通常有几种连接方法：MCU级MID屏幕的7英寸和10英寸屏幕已开始大量使用。在MCU-LCD设计的开始，只要考虑到微控制器的内存很小，视频内存就是内置在LCD模块中，然后软件通过特殊的显示命令更新视频存储器，因此，MCU屏幕通常不能做得很大，同时显示更新速度比RGB-LCD慢。 RGB屏幕只需要整理视频内存中的数据，开始显示后，LCD-DMA就会自动将数据保存在视频内存中，数据通过RGB接口发送到LCM。 MCU屏幕需要发送命令以修改MCU内部的RAM（即RA无法直接写入MCU画面的M）。因此，RGB显示速度明显快于MCU，就视频播放而言，MCU -LCD也较慢。

对于具有RGB接口的LCM，主机直接输出的是每个像素的RGB数据，无需进行转换（GAMMA校正等）。对于此接口，主机中需要一个LCD控制器来生成RGB数据以及点，线和帧同步信号。

彩色TFT LCD屏幕主要有2种接口：TTL接口（RGB彩色接口），LVDS接口（将RGB颜色打包成差分信号传输）。 TTL接口主要用于1 2. 1英寸以下的小尺寸TFT屏幕，而LVDS接口主要用于8英寸以上的大尺寸TFT屏幕。 TTL接口线路多，传输距离短； LVDS接口传输距离长，线路少。大屏幕使用更多模式，控制引脚为VSYNC，HSYNC，VDEN，VCLK，S3C2440最多支持24个数据引脚，数据引脚为VD [23-0]。

CPU或图形卡发送的图像数据是TTL信号（0-5V，0- 3.3V，0- 2. 5V或0- 1.8V），LCD本身接收TTL信号。 TTL信号在长距离高速率传输期间的性能较差，并且抗干扰能力较差。后来，提出了多种传输模式，例如LVDS，TDMS，GVIF，P＆D，DVI和DFP。实际上，它们只是将CPU或图形卡发送的TTL信号编码为各种信号进行传输，然后在LCD一侧对接收到的信号进行解码以获得TTL信号。

但是无论使用哪种传输模式，基本的TTL信号都是相同的。

注：TTL / LVDS分别是两种信号的传输方式。 TTL是一种模式，其中高电平代表1，低电平代表0。LVDS具有两个对应的波形，正和负，并且这两个波形之间的差用于指示当前是1还是0

SPI模式

使用较少，有3线和4线，连接方式为CS /，SLK，SDI，SDO四线，连接方式虽然少，但软件控制较为复杂。

MDDI模式（MobileDisplayDigitalInterface）

高通公司于2004年提出的MDDI接口可以提高手机的可靠性，并通过减少连接来降低功耗。这将取代SPI模式，并成为移动领域中的高速串行接口。连接主要是host_data，host_strobe，client_data，client_strobe，电源线和GND线。

DSI模式

此模式是串行两路高速命令传输模式，其中连接了D0P，D0N，D1P，D1N，CLKP，CLKN。
