事实：LCD驱动板的原理及其维护和更换方法

如果您是家用电器维修人员，则将您添加到该组中。我们有40个维修组，制冷设备行业维修组，电视行业维修组，洗衣机行业维修组，在VGA界面上，图像可以显示在屏幕上。

3、换行

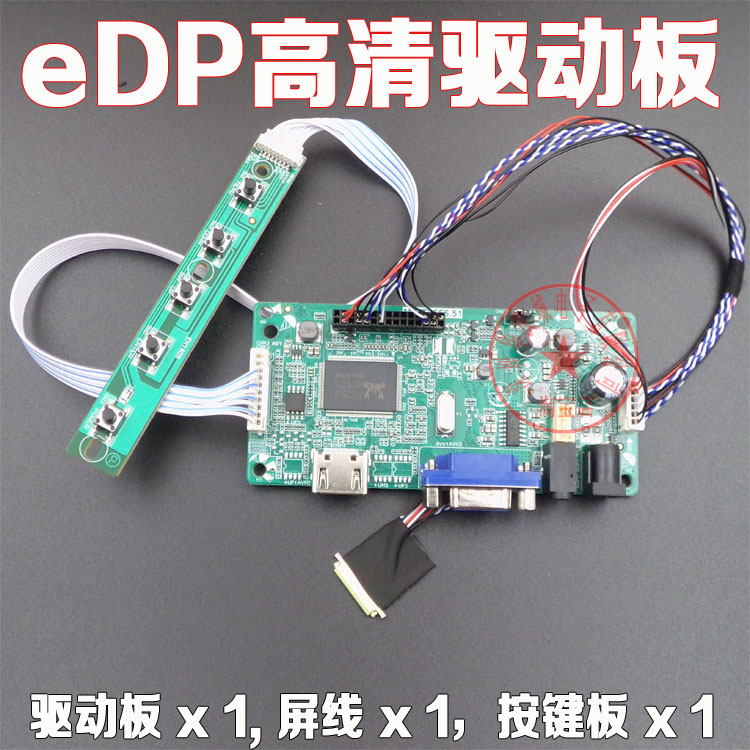

现在，点屏的通用驱动板和高压板可以点亮故障机器的LCD屏幕，但故障机器只是主控板损坏，以及其他诸如开关电源，高压板是正常的，并且为了允许原始机器的键盘控制通用驱动器板，需要更改线路。

原始故障机器的主控制板包含以下接口：TTL（30 + 45pin）信号接口，高压板连接器，电源接口，键盘接口，VGA信号线接口。

这些接口也包含在通用驱动板上，但是某些接口的引脚定义不同。我们需要分析两个主控制板上相应接口的引脚定义。

TTL接口：两块板上的TTL接口均为30 + 45PIN，我们需要更换与LCD屏幕相对应的屏幕电缆，因此信号接口没有更换电缆的问题。如果遇到LCD屏幕的信​​号接口为其他形式的情况，则在选择通用驱动板时应匹配相应的屏幕行。

高压板连接端口：如图所示，是原机的高压板连接端口。我们可以看到该接口有5条连接线。使用万用表的二极管齿轮。首先，连接地线和12V电源（LCD高压板通常使用12V DC电压）以确定要使高压条工作，所需条件（电压和控制信号）为：电源，接地，启用和亮度调节。换句话说，连接主控板和高压板需要4条线，电源，接地和使能至少需要3条线。如图所示，这与我们的点屏蔽工具中的主控制板和高压板之间只有三根连接线完全相同。有了这些知识，我们可以确定接口的五根线的定义：电源（黑色），地线（红色），未知（白色），地线（），未知（蓝色），然后未知白色线和蓝线正在启用或调整亮度。

通用驱动板上的高压板连接端口具有其接口定义，如图所示，该定义已标记在电路板接口的背面。您可以在图片上清楚看到：GEN，ADJ，BL，12V。 adj是亮度调整，并且启用了BL（有时标记为EN）。

将原始高压板的地线和电源焊接到通用驱动板上的相应位置。现在的问题是如何连接使能和亮度调节线。实际上很简单。只需随便连接即可。当未显示时，只需交换两根导线而不会造成损坏。如果要做出准确的判断，请按照本文高压板更换部分中介绍的方法进行操作。

电源接口：原始设备的电源接口有5条线：黄线，黑线，黑线，红线和红线。使用万用表，您可以判断电线和高压板连接端口的电源电压相同，因此电线为12V，则根据经验，红色电线应为5V，因为LCD的开关电源通常输出12V和5V两个电压。我们的通用驱动板只需要12V的电压，因此直接将12V和地线焊接到通用驱动板上的相应位置。

VGA信号接口：原始机器使用直接将VGA信号电缆连接到主控制板上的方法，该方法与通用驱动板相同，无需更改线路，只需替换原始机器的VGA信号即可。行就是这样。

键盘接口：仅原始机器的键盘与外壳大小写匹配，因此必须保留原始键盘。如图所示，它是原始机器的键盘和接口。可以分析万用表的二极管文件：黑线-电源，棕线-红灯，红线-绿灯，橙线-GND，黄线-MENU，绿线-+，蓝线---，紫色行回车。如果键盘上有组件，则必须丢弃所有组件并直接用电线连接。

在分析了原始键盘上的连接定义之后，然后分析了通用驱动板上的键盘接口定义。如图所示，在通用驱动板接口的背面标记了一个标记。 K0，RED，GRN，GND，K1，K2，K3，K4，K5，K6。结合通用板的键盘分析：K0（电源），RED（红灯），GRN（绿灯），GND，K1（-），K2（+），K3（ENTER），K4（MENU） ），K5（未使用），K6（未使用）。最后，将原始机器的键盘焊接到通用驱动板上相应的键盘接口上。如图所示。

4、安装

5、摘要：对于LCD主控制板损坏后的维修，可以用上述方法更换。当然，更换主控板与原机后的图像显示效果之间可能会有一定的差距！
