[示例1] LG 1780Q液晶显示器，无显示。

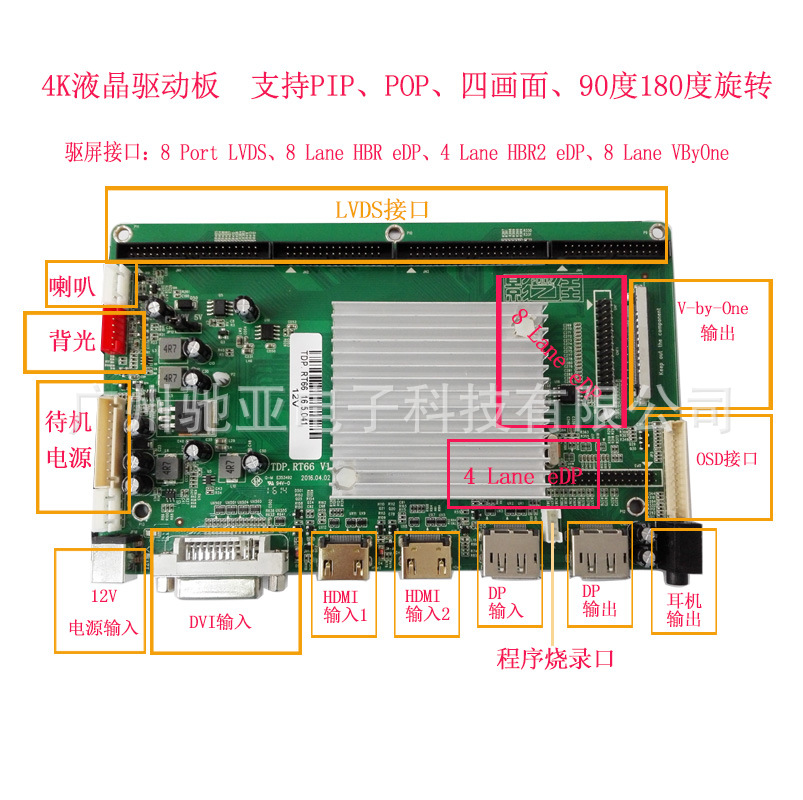

分析与检查：开机后，观察到背光灯已经打开，但在开机时没有图像和OSD显示接收信号，因此确定主板未提供显示信号。测量驱动器板上的电源是否正常，确定驱动器板是否损坏，尝试更换通用驱动器板，并编写普通的面板驱动器，以进行故障排除。

[示例2]只要打开或重新启动AOC LM-500 LCD显示器，就会出现“模糊屏幕”现象，似乎有高频电磁干扰，并且在屏幕上的书写非常模糊和锯齿状。进入Windows系统后，偶尔会出现这种现象，但持续时间短且不明显，并且大多数时间屏幕显示正常。

分析和检查：首先，我更换了图形卡，发现故障仍然存在。然后，我使用了工作正常的17英寸CRT平板显示器进行了更换和故障排除测试，没有出现类似的故障。

分析原因。 LCD显示器本身的时钟频率可能难以与输入模拟信号的时钟频率同步，特别是在模拟同步信号的频率不断变化的情况下，如果LCD显示器的同步电路或与图形卡同步信号连接的传输线存在短路和接触不良等问题。如果无法及时调整和跟进以保持必要的同步关系，则启动显示将异常，进入系统后，将显示正常的奇怪现象。基于此，确定故障点很可能是液晶显示器内部的同步电路，或者是连接接口引脚和传输电缆。

考虑到液晶显示器的内部同步控制电路通常设置在集成电路中，所以损坏集成电路的可能性非常小。因此，检查重点是同步电路的接口引脚，传输电缆和可调组件。

首先拆卸液晶显示器的的一些小滤波电容全部短路，因此怀疑可能是短路-芯片内部电路。焊接芯片并再次测试。小电容器两端的电阻仍然很小，表明芯片还可以，并且必须将其中一个小电容器短路，所以我一个接一个地焊接并测量，结果发现其中只有几个。小型滤波电容器短路。更换后的故障排除。

[示例9] Acer（ACER）FP450液晶显示器，图像颜色异常（红色和蓝色缺失）。

分析和检查：首先检查数据电缆，然后检查VGA接口电缆插头后电缆是否严重变形。拆卸机器后，使用万用表测试VGA电缆，发现未连接引脚1（红色）和引脚3（蓝色），更换VGA电缆后，进行故障排除。

[示例10]当使用VGA接口输入信号时，Acer ACER AL922 LCD监视器出现间歇性黑屏故障。

分析与检查：由于此类机器具有DVI和VGA双输入接口，为了快速确定故障是由高压电路故障还是输入信号电路故障引起的，请首先输入信号从显示器的DVI界面显示，并显示结果。如果正常，则确认驱动板和高压电路没有故障，并且故障范围缩小到VGA信号输入电路。由该电路引起的液晶显示器的黑屏故障主要是由异常的水平和垂直同步脉冲引起的。因此，重点检查电路，没有发现明显的损坏组件。使用双迹示波器同时测量驱动板上YGA信号输入插座的线和场同步脉冲，发现发生故障时，线和场同步脉冲减少了大约一半。一。仔细研究了正向同步脉冲传输电路，发现一小部分绿色霉菌被抬高。去除霉菌后，故障消失了。故障分析是由于发霉点泄漏引起的线路和场同步脉冲短路引起的。

[示例11]他人维修后，无法打开LCD显示器中的TCL 15。

分析检查：首先检查每个电源点的电压，5V，3.3V等是否正常。重写MCU程序后，可以打开电源，但是没有背光。检查驱动板与高压板上的插座，确认BL控制信号电路已焊接（由其他维修人员焊接），重新焊接后故障消除。
