制造商QQ：2286336866DXN8-Q室内高压实时显示-DXN1-T DXN1-Q DXN8-T DXN8-Q室内DXN-Q室内高压实时显示1、DXN（GSN）-T（Q）系列室内高压实时显示设备（以下简称设备），适用于室内额定电压：6、12、20、27.5、35kV。在频率为50 Hz的开关设备上，它用于反映装有显示设备的高压电路的带电状态。2、显示设备中的支柱绝缘子传感器可以与各种类型的高压开关柜，隔离开关，接地开关等匹配。3、显示设备不仅可以提示电路的当前状态，而且可以提示还与电磁锁配合，实现开关柜操作手柄和网门的强制锁紧。达到防止带电切断，闭合接地开关，防止带电间隔意外进入，提高开关柜的防误操作目的。4、产品型号：DXN（GSN）-Q（T）系列高压实时显示设备产品型号DXN-6Q DXN-10 / 12Q DXN-35Q DXN-6T DXN-10 / 12T DXN-35T5、正常使用环境条件安装地点海拔在3000m及以下； b。适用于冷凝环境； C。适用于二级污染环境。 d。环境温度：+ 40℃〜-25℃； e。环境相对湿度的日平均值不超过95％，月平均值不超过90％。

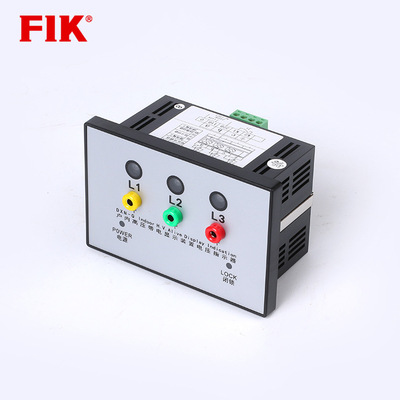

6、显示设备的分类按照额定电压等级分为：12KV，27.5KV，35KV； b。根据传感器的环境条件，分为：普通型，加强绝缘型（全工作状态型）； C。根据显示功能，分为：T型和Q型； d。根据显示器的外观尺寸，分为：Ⅰ型和Ⅱ型7、技术参数项目名称额定电压KV最大工作电压Um传感绝对功率频率耐受电压（有效值）初级至次级接地装置KV边缘等级局部放电1.1 * Um /√3PC≤10雷电冲击耐受电压（峰值）40 60 75 125125 185 185 25 32 42 65 80 100额定频率Hz3.56.9 1 1.5 3 1.5 50 40.5单位3 6数字10 20数据27.5 35弯曲强度显示霓虹灯起始电压KN0.52 KV 1.95 V3.900.876.50∽22081.73 132.38 17.88 -103.03 22.75锁定开始控制电压次级锁定电源电压8、DXN-Q充电显示为直接安装在室内电气设备上，直接显示电气设备是否具有用于操作电压的快速安全装置。当设备配备有工作电压时，显示屏的显示窗口会闪烁，以警告人们高压设备已带电。没有电时，没有指示。一般安装在进线母线，断路器，主变压器，开关柜，GIS组合电器等需要显示的物品上。生活场所。室内高压实时显示由三个传感器和一个通过电线连接的显示器组成。

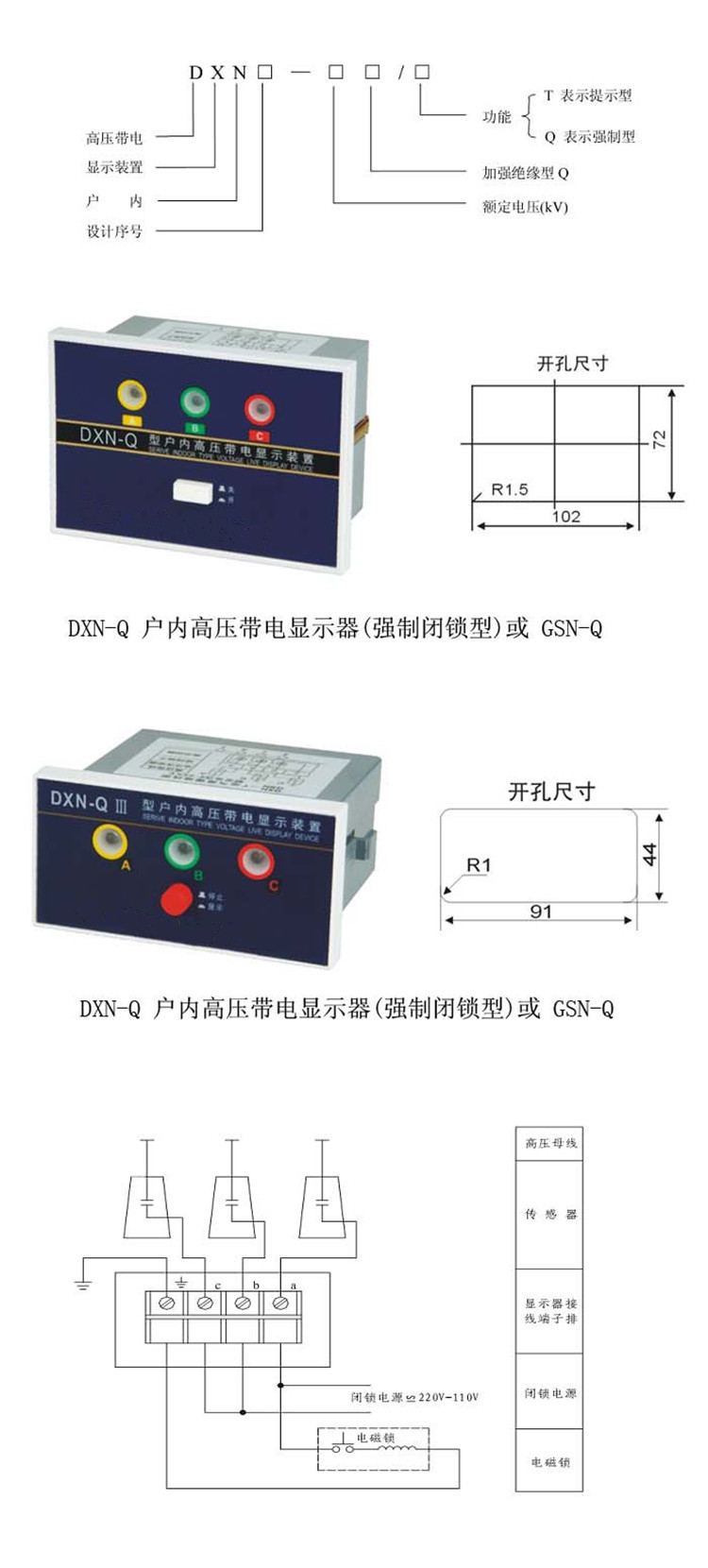

适用于额定频率为50Hz，额定电压为40.5KV的室内高压电气设备。它不仅可以预测带电电路的状态，还可以与电磁锁配合使用，以实现强制锁开关手柄，阀门等。带电显示和强制锁都由相同的高压信号控制，但电路系统是独立的彼此不干扰。只要高压电路被充电，即使显示电路和锁定电路同时发生故障，电磁锁定仍处于锁定状态以防止错误。操作中，误输入充电间隔。显示器DXN-Q提供电子锁定功能。当电气设备的高压线通电时，显示屏将控制继电器或电磁锁以锁定高压电气设备的接地开关或电气室。仅当电气设备的高压线未通电且显示器具有辅助电源时，才提供电气解锁。9、执行标准DL / T538“高压现场显示设备” DL / T593“高压开关设备和控制设备标准通用技术要求” JB / T10305 [3.6KV〜40.5KV高压设备用户内部有机材料支柱绝缘子条件“ GB / T7354”局部放电测量“ 10、DXN高压带电显示锁定装置DXN-Q）高压带电检测装置。该装置设计先进，结构合理，功能齐全，安全可靠，具有闪烁的显示屏，声音报警，自检和启动强制锁环功能，方向性明显，灵敏度高，可靠性高。

此设备适用于交流50Hz，额定电压40.5-550kv的室外（也适用于室内）电气设备，以反映带电状态并防止电气误操作。该设备安装路接地开关的侧面，可以防止误将接地开关打开。该设备可以检测带电（设备）是否带电，并且与带电设备相距安全距离，并且可以与防误操作设备配合使用，例如电磁锁，机械程序，微计算机程序锁和微计算机锁，以实现强制锁定。它用于防止室外（室内）电气设备上的电气设备。误操作的理想安全装置。该设备的传感器采用感应原理，不直接接触带电体，安装简单方便，维护成本低，使用寿命长，安全可靠。
