优化的解决方案:CRT显示器维修示例_IT /计算机_数据

电脑杂谈  发布时间:2020-12-05 11:04:30  来源:网络整理

维修crt显示器_crt显示器 维修_crt显示器黑屏维修

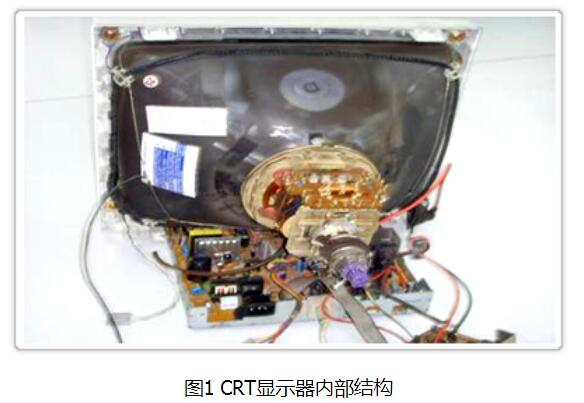

CRT显示器的维修实例:付金,周春晖,朱小珍,姜武斌的维修过程总结如下,以供参考:●维修实例时间:2009-07-08 12:00进行维护经常会遇到的问题当显示器在逻辑上或物理上受到损坏时,显示器最近已被修理并遇到了各种问题,现在是故障现象:在打开电源后按面板上的电源开关,显示器可以显示图像,但图像受到干扰,机器发出“吱吱”声。故障分析和故障排除:测量到电源电路中大型滤波电容器的性能下降。更换电容器后,打开电源并测试机器。显示器可以正常显示图像而没有任何“吱吱”声。排除故障。 ●维护示例2故障现象:显示器打开后,显示器的电源指示灯亮起,显示器内部的高压不振动,并且显示器为黑色,并且不显示任何图像。故障分析:根据故障现象,可以判断电源电路基本可以正常工作,故障发生路电路中。显示器的电路原理如图1所示。图1故障排除:1、上电后,用万用表正常测量电源电路的输出电压,并对线路输出管和二次电源进行调整管都正常。2、使用万用表的DC电压文件测量线路输出管Q3的集电极电压。测得的电压为51V。该电压低。监视器正常工作时,集电极电压通常在90V至140V之间。3、使用万用表的DC电压文件测量线路输出管Q3的基座电压。测得的电压为0V。电压异常。当显示器正常工作时,底座的电压通常约为0.1V。

crt显示器 维修_维修crt显示器_crt显示器黑屏维修

4、使用万用表的直流电压范围来测量变压器的电源引脚的电压。测得的电压为0V。电压异常。当显示器正常工作时,电压通常约为13V。5、检查13V电源电路中是否存在断路。经测量,晶体管Q1损坏(晶体管充当开关),C极和E极断开,导致场输出芯片,线驱动变压器和线场集成芯片在没有电源的情况下无法工作供应。6、更换与Q1相同型号的晶体管,打开电源并测试机器,显示屏显示正常图像。 ●维护示例三故障现象:显示器开机后,电源指示灯亮,开机时电压高,但显示器为黑色,不显示任何图像。故障分析:显示器上电后,电压高,电源指示灯正常点亮。可以看出,监视器中的电源电路和线路电路基本可以正常工作,因此可以判断出故障发生在视频放大器和显像管的辅助电路中。显示器的电路原理如图2所示。图2故障排除:1、开机后,用万用表DC电压文件测量G1的电压和视频板显像管显像管的管座上的灯丝。2、用万用表的DC电压文件测得的G2加速极电压低(当显示器正常工作时,G2电压应在500V左右)。3、电源关闭后,用万用表的二极管档测量二极管D223和D223A,并且检测电阻R113A异常。 4、更换电阻器R113A,开机并测试机器后,监视器可以正常显示图像,到目前为止,故障已消除。

crt显示器黑屏维修_维修crt显示器_crt显示器 维修

●维修例四。症状:显示器打开后,图像可以正常显示,但是OSD菜单被锁定并且无法调整。显示器的电路原理如图3所示。图3故障分析:开机后显示器可以正常显示图像。可以看出,显示器中的电源电路和线路电路基本可以正常工作,从而确定故障发生在显示器的系统控制电路中。故障排除:1、万用表检测电阻R2和R21正常。2、检查晶体管Q1和Q2,发现Q1已损坏。3、更换Q1后,打开电源并测试机器,可以正常调整OSD菜单。 ●维修例5。症状:显示器打开后,机器中将发出“喀哒”声,并且显示器的黑屏将不显示任何图像。显示器的电路原理如图4所示。图4故障分析:显示器发出“喀哒”声,可以确定线路输出电路或次级功率调节电路有故障。故障排除:1、用万用表测量时,线路输出管Q2正常。2、上电后,用万用表在直流电压范围内测量电源电路的输出电压,测得的电压值明显偏低。表示下游负载有故障。3、断开次级功率调节器Q1的D极,然后测量电源电路的输出电压。测得的电压值正常,表明次级功率调节器Q1或其先前的电路有故障。 4、测得二次功率调节管Q1已损坏。5、更换相同型号的辅助功率调节管Q1,开机并测试机器后,监视器可以正常显示图像,到目前为止,故障已消除。

crt显示器 维修_crt显示器黑屏维修_维修crt显示器

●维护示例6故障现象:显示器打开后,电源指示灯点亮,但显示器为黑色,不显示任何图像。显示屏的相关电路原理如图5所示。图5故障分析:根据故障现象,可以判断电源电路基本可以工作,故障发生路电路中。故障排除:1、上电后,用万用表测量电源电路的输出电压,并且输出管和次级功率调节管均正常。2、用万用表的直流电压文件测量线路输出管Q3的集电极的电压。测得的电压为53V,该电压很低。当显示器正常工作时,集电极电压通常在90V至140V之间。3、用万用表的直流电压范围测量线路输出管Q3的基极电压,测得的电压为-0.1V,这是正常的。 4、测量二极管D2的负极端子接地电压,测得的电压为53V,表明次级电源的升压不够。检测二极管D2正常。5、测量二极管D1的负极接地电压,测量电压仍为53V,表明二极管D1正常。6、测试了输出变压器(高压封装),发现其已损坏。7、更换线路输出变压器后,打开电源并对其进行测试,显示屏可以正常显示图像,表明线路输出变压器已损坏且升压不足。 ●维护示例6故障现象:打开显示器电源后,图像可以正常显示,但是经过一段时间的处理后,图像变得模糊。故障分析与排除:显示器可以正常显示图像,说明电源电路和线路电路基本可以正常工作。

维修crt显示器_crt显示器 维修_crt显示器黑屏维修

首先调整电源输出变压器后面的聚焦按钮,图像变得清晰,然后长时间复印机器,一段时间后,图像再次变得模糊,表明电源输出变压器(高压包装)可能已损坏。更换线路输出变压器(高压包)后,打开电源并测试机器。一段时间后,图像仍然正常。到目前为止,故障已排除。 ●维护示例7故障现象:显示器打开后,图像可以正常显示,但枕形失真,无法调节。故障分析和故障排除:故障可能出现路电路上。线路电路和枕形校正电路均正常,并且维修了线路电路和枕形校正电路上的组件。开机并测试机器,故障消失并且监视器可以正常显示图像。 ●维修例八。症状:显示器打开后出现白屏。故障分析与排除:根据故障现象,可以判断是视频放电电路发生故障。在检测到末级视频放大器集成芯片已损坏之后,更换相同类型的芯片后,打开电源并进行测试,显示器可以正常显示图像。
