于 林 张家波重庆邮电学院摘 要 本文从移动七号信令集中监测平台的总体结构及其各运营支撑系统间的关系以及软件体系结构方面，对移动七号信令监测平台进行整体分析，并对其应用做出介绍。

关键词 移动七号信令监测平台 信令数据接入 信令数据采集处理 数据处理和应用 网间互联应用 网络优化应用

随着中国移动通信网络规模的不断扩大以及各种通信业务的迅速增长，作为现代网络通信的神经枢纽，七号信令网在移动通信中发挥的作用也越来越大，对七号信令网管理和维护的要求就非常高，而且七号信令协议承载着业务网络运行的所有信息，是非常宝贵的信息资源，七号信令集中监测平台可以准确、有效地获取信令信息，为信令网管理与维护以及业务质量监测和分析提供有效的支撑手段。七号信令网管系统是针对STP的管理，实现七号信令网的性能管理、告警及故障管理、配置管理等，着重宏观的管理，而七号信令集中监测平台在协议、网络、业务等的深层次分析和实时性监视方有更强大的功能，是七号信令网集中维护和管理、话务网网管、网络优化、网间服务质量监视分析和网间计算核查、业务话务模型分析、网络规划、障碍快速定位和排除等的有效的支撑手段之一。七号信令集中监测平台的建设目标为建设一个灵活和开放的数据采集和处理系统，被监测的信令链路在HSTP、LSTP、关口局、SP点之间可根据需要进行灵活的调配。

从市场发展的角度来看，今年将是移动七号信令监测平台市场的启动年，并有着广阔的发展潜力。

1 移动七号信令集中监测平台的总体结构

移动七号信令集中监测平台的总体结构由四部分组成：

——信令数据接入部分；

——信令数据采集处理部分；

——数据处理和应用部分；

——广域网络部分。

1. 信令数据接入部分

信令数据接入部分包括两种方式：

——高阻跨接接入方式；

——STP交换机内部收敛终结接入方式。

对于直联链路（F链），可以采用高阻跨接方式经DXC收敛至集中监测平台。因为当前现网所有类型的HSTP和LSTP交换机都支持内部的收敛功能，所以对于A链或D链，可以采用STP交换机内部收敛终结接入方式。STP交换机将各E1上的信令时隙交换到某一E1上，使得该E1的31个时隙都承载了信令数据，然后输出到集中监测平台，此功能可通过STP交换机的人机命令实现。通过人机命令可以方便地选择被监测的信令链路。

对于信令数据接入部分，每个HSTP（LSTP）可将若干条E1接入到集中监测平台，E1的数据根据监测平台的建设规模确定。对每条HSTP（LSTP）至少接入4个2Mbit/s，保证可以监测至少一对组合链路组。

信令数据接入部分应同时支持64kbit/s和2Mbit/s信令链路。

2. 信令数据采集处理部分

信令数据采集处理部分是七号信令集中监测平台的重要组成部分，一般由信令监测设备、服务器和局域网构成，不同厂家的实现方式不同。它应能实现信令数据采集、处理和存储，为数据处理和应用部分提供关于信令消息的统计数据、呼叫消息记录、事务详细记录以及数据处理和应用部分所需要的满足匹配条件的信令消息数据。

同时，信令数据采集处理部分在数量上应支持良好的可扩展性，支持以积木式堆叠方式扩展，并且系统不存在较大的瓶颈。

3. 数据处理和应用部分

数据处理和应用部分应实现以下功能：

——数据的综合分析与处理；

——数据的存储；

——业务逻辑的实现；

——各种应用。

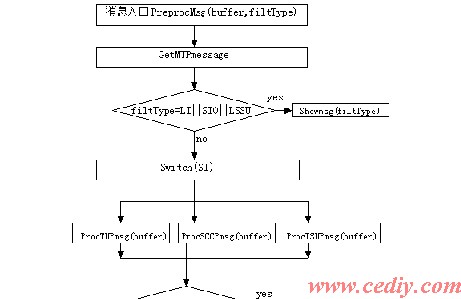

其中数据处理层主要是：七号信令消息的处理，CDR/TDR的处理，基础统计数据的处理，告警处理和系统备份。

应用层主要包括实时部分和综合统计部分。实时部分应能够实时、深入细致地监视网络和业务服务质量，综合统计分析部分应能充分合理地使用系统采集到的数据。
