今天发布：Amd图形卡多屏显示设置

AMD多屏幕显示器设置指南Yeston工程部生产左图是Yeston图形卡，并且每个接口定义都标记在边框（红色圆圈）上。右图是HIS图形卡，从上到下是两个miniDP和HDMI，DVI-I（左），DVI-D（右），其中D-sub是模拟信号，DVI-I数字模拟双信号，miniDP， HDMI，DVI-D是纯数字信号。由于DVI-I包含模拟信号，因此可以将其通过普通的DVI至VGA接口连接到VGA监视器。其他都是纯数字接口。普通适配器无法转换为VGA信号（需要活动适配器。下一节介绍）Yeston工程部左图左侧的红色圆圈是DVI-I接口（可以转换为VGA）使用普通适配器的信号）右侧的红色圆圈是纯数字接口（这是一个万无一失的接口，无法插入适配器），下图是普通的DVI到VGA转换连接器，请仔细看一下红色圆圈，此接口不能插入DVI-D防呆接口。注意：左侧的图片是HIS图形卡。 Yeston Display没有万无一失的界面。 DVI-I和DVI-D均位于左侧图片的界面样式中。通常，具有1个DVI的AMD图形卡是DVI-D。当有两个或更多时，PCB的底部是DVI-I，其他的是DVI-D。如果使用非活动类型，则催化剂驱动程序无法检测到图形卡使用DP输出。因此，无法设置多于2个屏幕的多屏显示器（3个屏幕必须使用1 DP（miniDP）接口，4个屏幕需要2 DP（miniDP）接口）盈通工程部在上面的DVI中生产了miniDP， DVI Yeston工程部使用的设备1.一台计算机，带有双DP或miniDP的AMD核心体系形卡2.4个显示器（必须具有相同的分辨率，否则2 * 2显示器的分辨率最低分辨率设置总分辨率）3.任何VISTA / WIN7 / WIN8系统（XP仅支持双屏显示）4.如果需要，图形卡驱动程序需要准备适当的适配器/线以开始设置扩展显示（这种多屏模式）有2种设置方法）盈通工程部生产设备我使用盈通工程部生产1.系统设置（推荐）1.桌面右键单击选择“屏幕分辨率”，弹出以下窗口2.点击R ecognition可以在4个监视器上显示每个监视器的数量。

或根据下图中的“显示（S）：”选项，确定要设置的主显示。 （主监视器与普通台式机相同。其他三台扩展监视器仅具有台式机背景且没有图标。）3.然后单击另一台监视器的图标，然后选择“多监视器（M）：”以将桌面扩展到此监视器。然后单击“应用”按钮使设置生效。 4.根据步骤3中的方法，设置其他两个未设置的监视器。至此，进行1拖3扩展，设置完成。这是设置ccc控制台的方法。 Yeston项目部生产2.CCC驱动程序控制台设置1.右键单击桌面，单击“催化剂控制中心”菜单以打开以下控制程序，然后单击左侧的“桌面管理”，依次创建和安排以*为主要显示器的桌面（这是设置界面，在下面的“请选择一台显示器”中单击每个显示器右上角的小三角形，展开选项，依次设置其他两台显示器，然后单击“应用”将其设置为与以前相同的模式。）Yeston工程部进行设置后，左侧的1是主屏幕，右侧的是4、3、2 *每个屏幕都可以独立显示窗口或应用程序以全屏显示为例，例如，第一次播放全屏游戏，观看第四天观看网络电影，请看3号的Xunlei和2号的Xunlei。在全屏模式下，每个应用程序都不会影响其他屏幕。下一节介绍编号问题的排序问题。盈通工程部10将显示排序设置在上方后，可能会出现主屏幕。在左侧，将鼠标移至最右端时，它将移至第二个监视器，然后又移至最右端以移至最远位置正确（正常习惯应该是移至第三个监视器），然后我们需要对监视器进行排序并将其设置为我们习惯的方式。

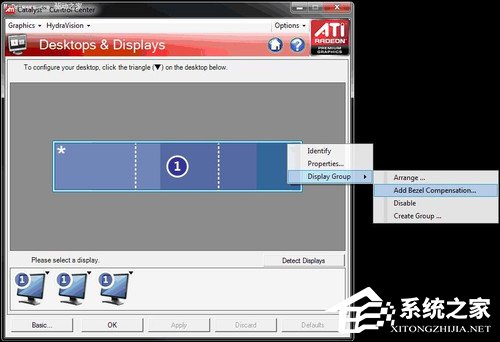

还有两种排序方法，与以前的设置方法相同，一种在系统的分辨率菜单中设置，另一种在驱动器控制台中设置。首先介绍盈通工程部制造的第一种。 11 1.按系统分辨率排序1.直接拖动显示器的位置以更改实际的移动方向。如果您无法区分显示器，则可以单击“识别”，然后按照以下说明将1号显示器设置为主显示器。将其向右移动将使第4号（实际上，该监视器位于主监视器的右侧，而不是最右端）。将显示屏向上移动将移动至显示屏3，并将其移动至显示屏3。从显示屏4的右侧移至显示屏2。*您也可以将2号显示屏拖至1号显示屏的左侧，以便将其从1号主显示屏向左移动至2号显示屏。 Yeston工程部生产部12 2.CCC驱动程序控制台排序1.和上一节类似，打开驱动程序控制台，然后依次输入“桌面管理”-“创建和排列桌面”。2.拖动上图灰色区域中的4个监视器以将标有*的监视器作为主监视器。这种图像分类的结果是主监视器1号将向下移动到3号监视器，而3号监视器将向右移动。移至第4号时，第4号将上移至第2号，而第2号将移至左侧的第1号。 *每两台监视器的侧面都连接在一起，您可以输入从一台监视器到另一台监视器的一台监视器的屏幕范围。盈通工程部13 4屏幕显示2 * 2模式设置（连接的4个屏幕）硬件要求与之前相同。此模式要求将显示器按实际顺序排列为上下两个，以形成电视墙，并将完整的屏幕折叠成4个部分（请参见下图）Yeston Engineering Department Production 14打开CCC控制台（桌面）右键单击菜单，选择CatalystControl Center），按图中数字的顺序单击以进入下一个界面Yeston Engineering Department生产15将在上次设置后设置布局界面。输入布局界面以设置多个屏幕的组合

让我们逐一介绍盈通工程部生产的16 1 * 2布局1 * 2的方法：将一个完整的屏幕分为两个屏幕，上下1/2个屏幕，两个监视器组成一个完整的屏幕屏幕上的图标。 （请参见蓝标）盈通工程部17 2 * 1布局2 * 1方法：将完整的屏幕分为左右1/2的两个屏幕，两个监视器根据该图标形成完整的屏幕（请参见蓝标）盈通工程部制作18个2 * 2布局（通常使用此布局）2 * 2的方法是：将整个屏幕分成左上，左下，右上和右下1/4四个屏幕，由4个监视器组成根据图标（请参见蓝标）显示完整的屏幕Yeston Engineering Department 19 1 * 3布局1 * 3方法：将完整的屏幕分为上，中和下1/3三个屏幕，3个监视器组成一个完整的屏幕，如图所示（盈通工程部20 3 * 1布局3 * 1方法：将整个屏幕分为左右三个，每个屏幕分别为/ 3/3个屏幕，3个监视器根据该图标组成一个完整屏幕（请参见蓝标）。蓝标）盈通工程部21 4 * 1布局4 * 1方法：将一个完整的屏幕拆分为左，左中间，右中间和指示器根据图标（请参见蓝标）形成完整的屏幕。盈通工程部22 2 * 2设置阅读完上一版布局介绍后，您可以根据自己喜欢的方法设置多屏布局。

在这里，我们演示2 * 2格式的4屏幕设置。 *请事先将显示器按2 * 2的布局放置。盈通工程部23选择2 * 2布局后，单击“继续”以进入此界面。如果显示器的实际显示屏是正常的（4个小屏幕组成一个完整的桌面），则不需要进行任何设置。如果显示不正常（某些显示的位置不正常），例如：左下方的正常屏幕确实显示在右上方。这时，我们需要安排布局，或更改显示器的位置（显示器的替换比较麻烦）24.安排显示器1.在CCC控制台菜单中，按左1图片进入“安排Eyefinity Display。Yeston Engineering 25 3.在控制台菜单中，单击与当前蓝色背景监视器相同位置的图形（例如，当前蓝色背景监视器位于左上角，单击控制台的左上角）*图中的左1是主显示屏，因为它不能固定为2 * 2形状，因此这里是虚拟的：从左到右，第一个是2 * 2，左上角，第二个是左下角，第三个是右上角，第四个是右下角，蓝色背景现在是左上角，因此单击左上角的2.上图中控制台的一角，现在所有监视器都不显示系统桌面，一个监视器将显示蓝色背景，左侧显示控制台菜单。 （参见左图）由盈通工程部制造26 4.继续向下移动，现在打开了第三台显示器的屏幕。在这里，我们单击控制台右上角的色块（原因请参见步骤3）。由盈通工程部生产27以相同方式选择第三台显示器后，它将自动设置***********，无需设置第四个控制台。下图是已设置的控制台的图片。由盈通工程部制作28.本文结尾。
