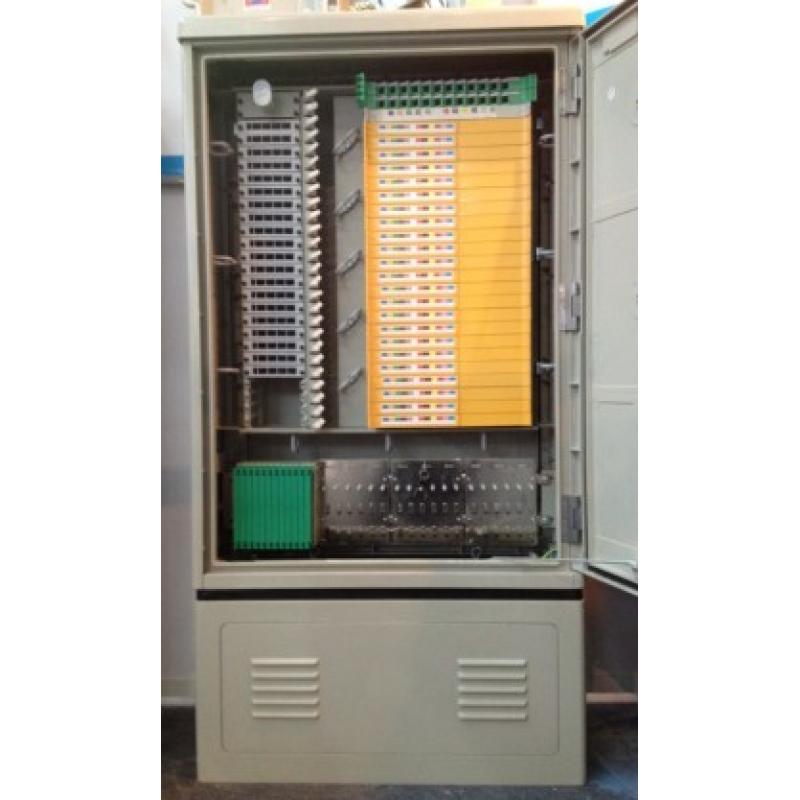

144芯光纤交接箱_光缆交接箱将主干光缆_光缆交接箱芯数(2)

5.在机箱形式及厚度保持一致的情况下，光纤熔接盘最大支持6片，满足施工过程中任意形式的接续；

6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理；

7.门锁采用优质户外防水锁，箱体挂墙安装；

8.具有临时尾纤存储区域；

9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等。

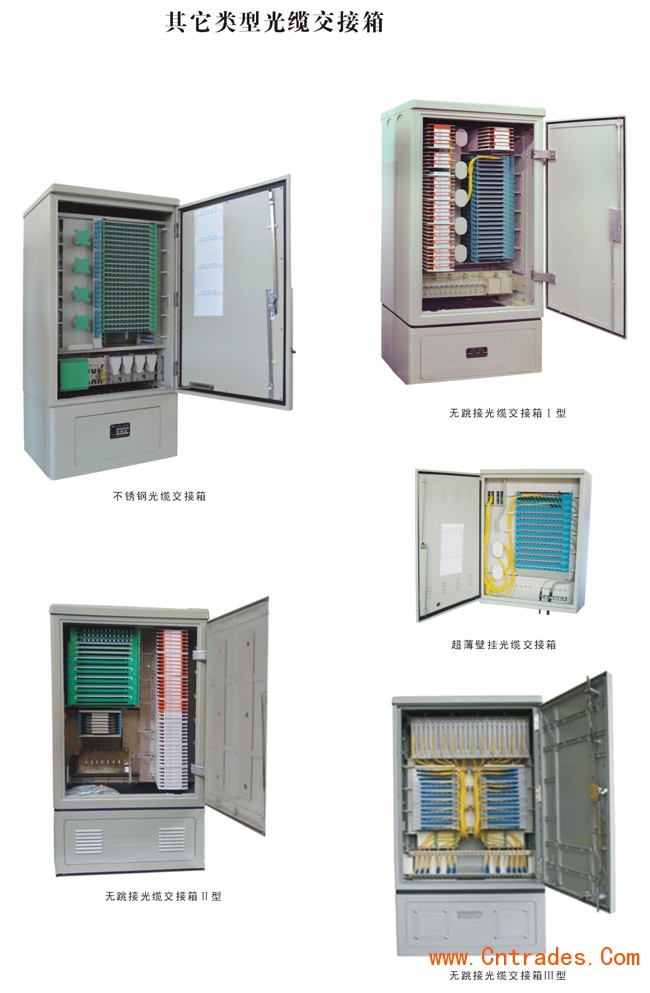

96芯光缆交接箱、144芯光缆交接箱、288芯光缆交接箱、360芯光缆交接箱、576芯光缆交接箱、720芯光缆交接箱、1152芯光缆交接箱、1440芯光缆交接箱

产品规格如下：

◆工作环境：

*环境温度：-40℃～+60℃

*相对湿度：40℃时小于95%

*大气压力：70～106Kpa

◆产品特点

*采用熔配一体化抽拉式模块，使交接箱容量大，密度高。

*箱体采用度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境

*箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。

*具有很好的安装性能及防破坏功能。

*箱体具有安全可靠的光缆固定与接地保护装置。

*高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)

*箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧

*箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N

*机箱的密封防护等级：达到GB4208标准中IP65级

*阻燃性能：达到GB4609/FV-0级

*密封性能：达到GB4208/IP53要求

*负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N

*最小拉脱力：φ0.4-1.2mm导线分别为24-120N

◆用途

*光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。

1.总则

1.1 本规范适用于本地传输网新建光交接箱工程，宽带小区光交接箱验收，也可参照执行。

1.2 本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。

1.3 工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。

1.4 工程验收必须严格执行本规范的规定，加强质量检查工作。确保工程质量。

1.5 在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。

undefined

2.宏脉器材检验

2.1 工程所用器材必须符合YD-T 988-2007通信光缆交接箱，并有厂品质量验收合格证，厂方提交的厂品测试记录。

2.2 光缆交接箱检验应符合下列要求：

1.光缆交接箱箱体密封条粘结应平整牢固，没锁开启灵活可靠；箱体开启角度≥120°；经涂覆的金属构件其表面涂层附着力牢固，无起皮、掉漆等缺陷。

2.光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V(直流)，箱体间的耐压≥300V（直流），1min应不击穿、无飞狐现象。

3. 光缆交接箱高压防护接地装置，其地线的截面积≥6平方。室内光交接箱防护性能应达到GB4208标准中的IP53级要求，室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。

undefined

3.宏脉光缆交接箱基座的安装

落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。基座高度可根据各地区地势情况而定。一般防雨的高度300mm为宜。144芯光纤交接箱
