接口分类

功能介绍

DVIDVI（数字视频接口），数字视频接口。基于Silicon Image的PanalLink接口技术，基于TMDS（最小化转换差分信号）电子协议作为基本的电气连接。 TMDS是一种差分信号机制，可以对像素数据进行编码并通过串行连接进行传输。图形卡生成的数字信号由按照TMDS协议进行编码，然后通过TMDS通道发送到，然后在解码后发送到数字显示设备。

DVI显示系统包括和。发射器是信号的来源，可以内置在图形卡芯片中，也可以以其他芯片的形式出现在图形卡PCB上。是显示器上的一个电路，可以接收数字信号，将其解码并传输。在数字显示电路中，通过这两个信号，图形卡发送的信号成为显示器上的图像。

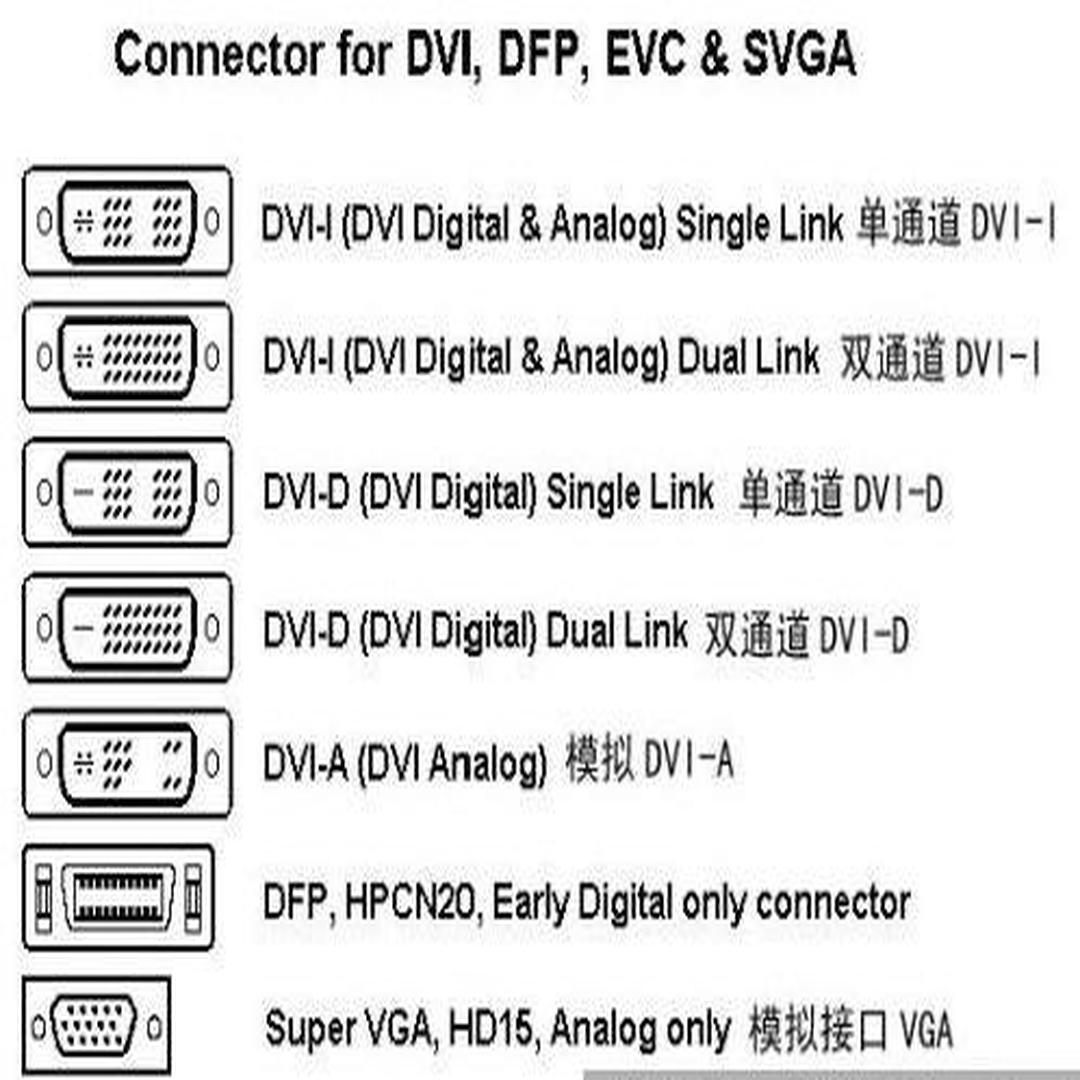

接口分类

一个是DVI-D接口，它只能接收数字信号。该界面只有3行8列，共有24个引脚，右上角的引脚之一为空。与模拟信号不兼容。

另一个是DVI-I接口，它与模拟和数字信号兼容。与模拟信号兼容并不意味着模拟信号的D-Sub接口可以连接到DVI-I接口，但是必须通过转换连接器使用。通常，使用此接口的图形卡将具有相关的转换连接器。

各种接口的DVI信号，HDCP信号和HDMI信号用于VGA信号。如果排除各种协议，则信号通道本质上是相同的，它们都是DVI信号。因此，首先介绍DVI信号的特征。

在模拟显示模式下，要显示的数字RG.B信号（8位并行信号）通过图形卡中的D / A转换为模拟信号，然后传输到显示器。经过处理后，RG.B电子被驱动显示在荧光屏上，模拟了整个过程。数字显示方法不同。模拟RGB信号到达显示设备（LCD或DLP，PDP等）后，经过A / D处理并转换为数字信号，然后通过TFT中的DAC将数字信号转换为模拟信号LCD源驱动器。控制液晶面板以透射或反射光，或控制DMD芯片以反射或发射来自等离子体的光，以达到显示效果。在此过程中，显然存在从数字→模拟→数字→模拟的转换过程。信号损耗很大（一个A / D，D / A处理将在频谱上损失6dB，最大带宽保留为像素时钟的1 /2），并且会存在诸如拖尾，目前，具有数字接口的计算机图形卡非常普遍，甚至笔记本电脑都配备了DVI接口，并且越来越多的显示设备也可以使用数字信号接口，从而实现了数字→数字的应用环境。模式已经成熟。

原则上，DVI是将要显示的RGB数字信号与HV信号进行组合和编码，根据最小不归零编码方法，每个像素点都是10位数字信号，以实现并行至并行。串行转换和编码的RG.B 4信号（如数字串行代码流和像素时钟）以平衡方式传输，每个通道的代码流率是原始像素点时钟的10倍。以1024×768×70的分辨率为例，码流时钟为70Mbps×10，转换为0.7Gbps。通常，DVI1.0的代码流在0.24Gbps和1.65Gbps之间。

DVI有两个标准，即DVI1.0和DVI2.0。 DVI1.0仅使用一组信号传输通道。图像传输的最高像素时钟为165M（1600RGB * 1200 @ 60Hz，UXGA），通道中的最高信号传输代码流为1.65Gbps。 DVI2.0使用全部两组信号传输通道，图像传输的最高像素时钟为330M，每组通道中最高的信号传输代码流也为1.65Gbps。在显示设备中，目前没有DVI2.0的应用，因此本文讨论的DVI指的是DVI1.0标准。

HDMI对DVI的影响

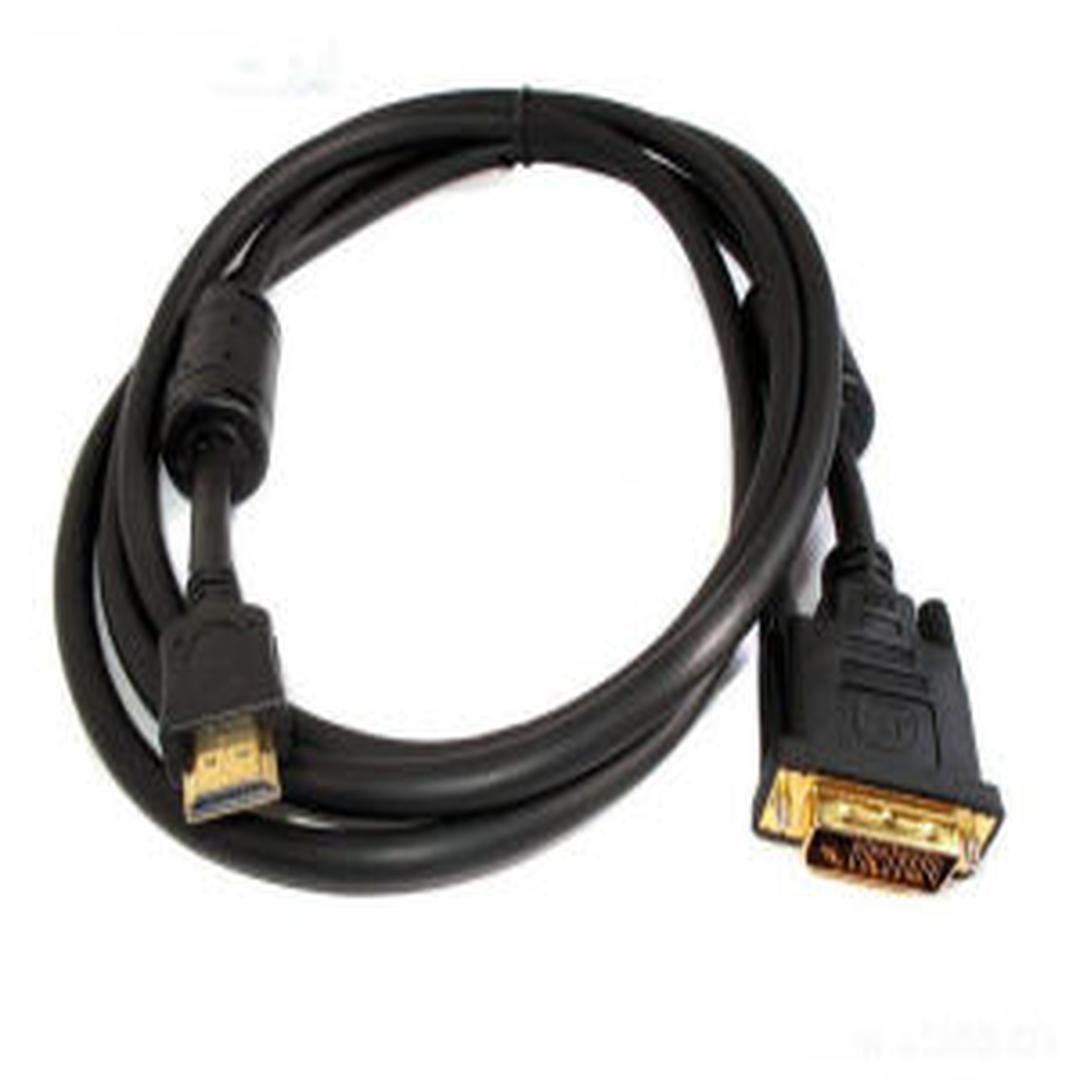

DVIHDMI基于DVI（数字视觉接口），是DVI（高清多媒体接口）的缩写。可以看作是DVI的增强和扩展，两者是兼容的。 HDMI可以数字格式传输未压缩的高分辨率视频和多通道音频数据，同时确保高质量。 HDMI可以支持所有ATSC HDTV标准，不仅可以满足当前最高的画质1080p分辨率，而且还支持DVD音频等最高级的数字音频格式，支持8通道96kHz或立体声192kHz数字音频传输，并且只有一个HDMI电缆连接可用于消除数字音频接线。同时，HDMI标准具有额外的扩展空间，可用于将来将要升级的音频或视频格式。与DVI相比，HDMI接口更小，支持同时传输音频和视频信号。

与既是数字接口的现有DVI相比，HDMI的最大变化是它集成了视频和音频传输，并且接口尺寸小，并且其灵活性和便利性更加有利。 HDMI接口只能用一根线解决。具有两个输出，它将大大简化设备的连接，并使桌面更整洁。

附件

DVIDVI文件（与设备无关）是TeX电子排版系统的输出文件。

在1970年代后期，当唐纳德·克努斯（Donald E. Knuth）（加特纳）看到他的多卷杰作《计算机编程的艺术》的第二卷的证明时，他看不到由电脑可以忍受。因此，我决定自己开发一个高质量的计算机排版系统，所以我有了TeX。 TeX的输出文件称为DVI文件，即“与设备无关”。 TeX处理完文件后，您可以将获得的DVI文件发送到任何输出设备，例如打印机，屏幕等，并且将始终获得相同的结果，这与这些输出设备的限制无关。这意味着从页面设置到文本中字符位置的DVI文件中的所有元素都是固定的，无法更改。
