解决方案：液晶显示驱动板和高压板维护教程_信息与通信_工程技术_信息

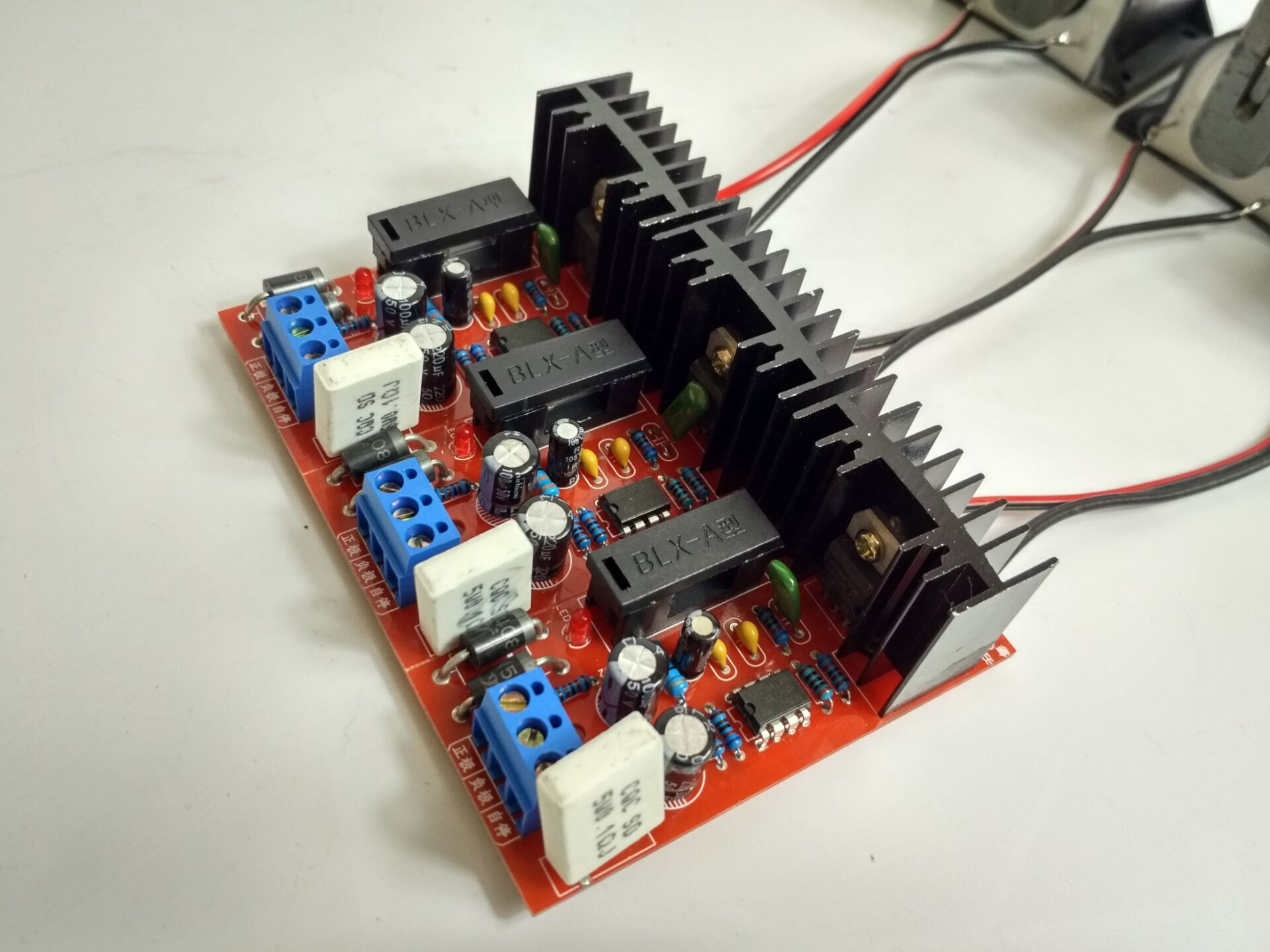

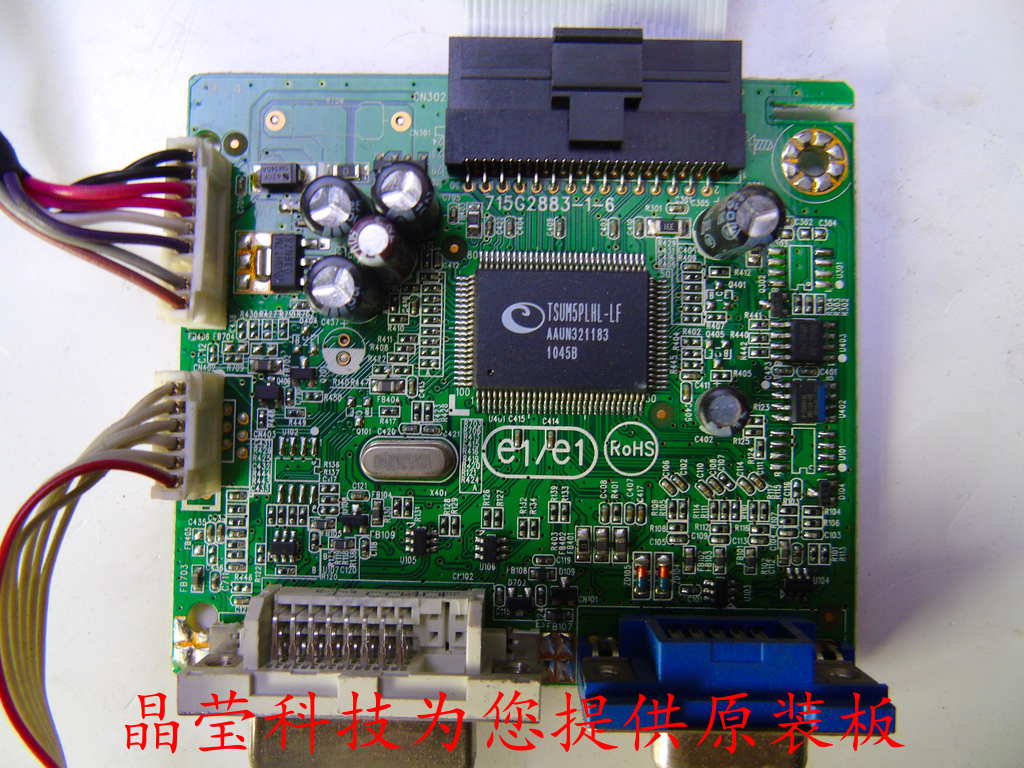

液晶显示电路板的组件密度很高，SMD组件型号不容易识别，配件也很难购买。更换板易于购买且价格合理。因此，在很多情况下，通过更换相应的功能电路板来进行维护。所谓板级维护。板级维护主要包括驱动板的更换，高压板的更换和电源板的更换。在某些型号中，电源板和高压板是一起制成的，可以分别更换，也可以用电源高压集成板代替。由于电源电路简单，易于维护，并且很少执行板级维护，因此本文仅介绍驱动板和高压板的更换方法和注意事项。 一、更换驱动板。驱动器板是指液晶显示器的整个小信号处理电路板，包括VGA（DVI）信号输入，MCU系统控制，二次电源稳压器，LCD接口电路等。一般来说，连接了驱动器板电源，配备屏幕电缆和OSD键盘，然后连接到高压板，这是一个完整的LCD电路。通过刻录不同的程序，此驱动器板可以适应各种类型的LCD屏幕。驱动器板的选择主要取决于驱动器板的接口是否与要维修的显示器相匹配。下面通过说明其接口的功能来说明如何选择驱动器板。 1.屏幕线接口屏幕线接口必须与LCD屏幕匹配。 LCD屏幕主要有两种：TTL接口和LVDS接口。 TTL接口主要集中在15英寸以下的LCD屏幕上。 LVDS接口覆盖了13.3英寸以上90％的LCD屏幕。

两个接口的驱动方式不同，屏幕线的形状也不同，不兼容。要确定LCD屏幕是哪个接口，主要是通过查阅此型号LCD屏幕的技术手册。经验丰富的维护人员还可以通过界面的形状或LCD屏幕的型号直接判断。例如，M150X3-L01是具有LVDS接口的LCD屏幕，而M150X3-T03是具有TTL接口的LCD屏幕。两者之间的区别是模型后缀的一个L和一个T。因此，如果您不能清楚地确定液晶显示屏的型号，则必须将液晶显示屏上与该型号相关的所有字母和数字告知驱动板经销商。 LVDS接口引脚的数量少于30，数据线名称为DO 一、 DO +，D1 一、 D1 +，D2 一、 D2 +，CK〜，CK +，D3-，D3 +等。一个6位屏幕，没有D3-，D3 +组信号。 c通常具有20针和30针接口。早期的10英寸至12英寸屏幕也具有14针接口。通过拆卸日本笔记本电脑的LCD屏幕，大多数带有TTL接口的LCD屏幕都组装成显示器。该接口的引脚通常高于41引脚。它们中的大多数都需要通过专用适配器板连接到驱动器板上，因此更换板的成本更高。 。维护通用板配备了3.3V和5V电压跳线，可灵活选择屏幕电源。注意不要犯错。

由于RSDS接口，TMDS接口等的数量很少，因此本文将不对其进行介绍。 ＃x5 Z＃t，[1 X2 A＆@ 9 y5 V＃X）H7 b * v“ l5 n 6 p + p +] 5 T（r $ U6 Q * I0 _ 3 P * ^：M; d（h + H U4 x 1 M“ ^ 8 M6 V？-t＆n1 j 7 @-L9？％l＆b3 k）P2。带有图形卡信号输入接口的显示器小于17英寸，大多数显示器只有VGA信号输入接口，因为VGA接口是驱动板配置的基础，因此在选择时可以忽略不计；对于17英寸以上的显示器，许多采用VGA + DVI双接口模式；如果仅提供单个VGA接口驱动板，则用户不接受，您必须选择VGA + DVI双接口驱动板，这会增加成本。8 o7 |）s（v6 l0 g3。键盘接口LCD显示器的OSD键盘有4到7键，其中大多数是5键。所支持的键的数量由编程程序确定。驱动器板的按钮界面中的针脚数量无关紧要，这些按钮包括POWER，5 AUTO，DOWN，UP和MENU，还有6个按钮添加ENTER按钮。当r时可以使用解决方法不断升级。例如，某个LCD显示器有6个按钮。 ，但是如果只有5键程序，则可以不使用ENTER键。另一个例子，如果液晶显示器有一个4键程序，但只有5键程序，则可以不连接而丢弃AUTO引脚，这不会影响使用。某些LCD监视器的键盘通过扁平的柔性电缆连接到驱动板上，但不能连接到驱动板上。在这种情况下，可以丢弃扁平电缆，并用细电线将其一一连接。安装空间很小，可以使用。漆包线连接。

此外，应注意，用于维护的通用板的关键功能是接地短路，而许多品牌机器的键盘均采用电阻分压方法。因此，相关的拆卸电阻器，并通过跨接线将其更改为电阻器对地短路方法。对于没有短路到地面的薄膜钥匙或单键梭子，如果原始钥匙不容易修改，则必须单独购买键盘并找到合适的安装位置。 ：x5 J）} 9 V 5 i1 J8 T / i！ K4。高压板接口市售维护通用驱动板的高压接口主要是+1 2V双引脚，GND双引脚，BLON和ADJ。 ADJ的大多数功能都是虚拟的，也就是说，该引脚的电压是固定的，不会随亮度调节而变化。亮度控制通过软件在AD芯片内部完全模拟。实际上，它相当于连接到高压板上的3条线。接线虽然简单，但也会带来一些与其不兼容的高压板，并且一旦接通电源便会关闭，或者无论如何都无法调节亮度。前者的解决方案是直接将原始高压板的亮度控制端子接地，而后者则需要通过适当的电阻将+ 5V与原始高压板的亮度调节端子连接。所谓适当是因为需要根据高压板参数的变化灵活地调整其电阻，而不是静态地调整电阻。该电阻通常约为2.2kQ。 ！ {＆t5} * C（n“ | 7 l 7 z- L / Q9 {＃^＆O5 T w！D7 B：\ + f0 Q7 J” R＆g8 \“`）s（f-] 0 U5。功率接口维修通用驱动板的电源接口大多为12V输入。

如果是外部电源适配器，只需添加通用插座即可；如果是内置电源，则需要通过电线将其焊接到原始电源的相应焊接点。 ％H3 p; ^ $ Q6 z4 m8 B：^＃k）G *`1 Q4 s K请注意，导线不应太细。某些品牌机器的次级稳压电压的主电源为13V，可以直接连接而不会影响使用。某些内置电源使用13V（或12V），5V和5V可以丢弃，因为LCD显示器的5V电源不重，不会影响电路的正常运行。某些品牌机器仅输出一组+1 8V电源（Philips型号的一部分），因此必须更改原始机器的稳压器调整部分以输出+1 2V电压。如果错误连接，驱动器板将被烧毁。 6 [0 g9 S $ ^ 5]（}＃a：E3 @ * SB $ G 二、更换高压板。液晶显示器最常用的高压板是1灯到4灯，以及灯的数量取决于液晶显示屏，例如，4灯LCD屏幕（显示屏大于17英寸）必须配备4灯高压板，而1显示屏灯LCD屏幕（显示屏在14英寸以下）必须配备1盏灯。高压板。1 c / S1 BM * D $ A（a8 p'K1 p + g＆b / B“ n- l，d0 D7 r5 A1 e1。大型和小型端口大型和小型端口是指高压板和灯管宽度之间的接口，其差异随灯的数量而变化。

4 @（B＃Y％l9 y; G w！g / Z！_ / r / A1 u + I6 L＆1灯泡的高压板基本上是一个小端口，即使有一个大端口，您只需将灯管直接焊接到相应的位置即可，位置不影响使用2灯的高压板的大，小端口之间的差异不大，但高的宽度-电压接口不同，更换方便4灯的高压板大，小端口之间的差异较大，一个接口需要连接两盏灯，即一个连接是很常见的。将小端口高压板替换为大端口高压板时，只需更换原始的6 o＃D％Z3 F＆k组：\两盏灯细线（低（高压电线）与普通电线并联连接，其余两根电线可以分别连接;用一个小端口高压板，因为一组两个灯具有不同的电路（只有几个高压板是相同的），所以您不能简单地将两个低压端口并联，您需要根据LCD屏幕灯的连接情况分开低压电线，然后进行相应连接，否则可能会引起故障。 2.无论控制线接口是否为1灯，高压板或4灯高压板均与接口密不可分。它通过连接线连接到驱动极，并由MCU控制。引脚均为GND，VCC，ADIJ和BLON。即接地，电源，亮度调节和高压开关，在不同驱动板上标记的字母将不同。控制线接口的区别主要是引脚数和导线形式。

此外，这4个引脚中的一些将引出11个引脚，其中一些具有多个并行的引脚。尤其是GND引脚和VCC引脚，因为电流相对较大，所以更多的引脚并联使用。可以通过用万用表测量电阻值或观察电路板的铜箔来区分。控制接口采用不同的导线形式，主要指普通的多股导线和扁平电缆。即使前者的接口不同，您也只需根据H功能一一连接，这很容易解决。如果扁平电缆损坏，则很难找到后者。维修方法是：焊接掉原来的电缆接口，然后使用漆包线和其他细线进行连接。 “？5 L％t！t $ T，y- u 5 @ 5 P s！Q8 | 3。用不同数量的灯代替高压板有些读者可能会问，这并不是LCD屏幕上有几盏灯需要几盏灯我可以更换高压板吗？如何更换不同灯号的高压板？在维护或DIY期间，经常需要更换不同灯号的高压板。更换的原则是可以更换灯少的灯，如果使用更多的灯而不是更少的灯，则需要修改电路，这比较麻烦。； L6 f / i＆y：X * y4 j3 r /` 8 N / q1 l9 n6 @，s，Y $ l在什么情况下会用不同数量的灯更换高压板？一种是不允许的尺寸，例如，如果您有一个2-灯显示屏，原来的高压板很小，不能安装两灯高压板，可以用高压灯代替适用于1盏灯（1盏灯的高压板较小），或者：可以并行更换1盏灯的2盏灯，以同时点亮2盏灯，或者可以使1盏灯闲置。使用1灯高压板点亮其中一盏灯。

从理论上讲，由于灯管未完全点亮，亮度将降低约25％，亮度也将不均匀，但实际上很难看到它对视觉效果的影响很小，尤其适用于Office或文字处理监视器。作者故意使用的显示器只点亮一盏灯，以节省能源并减少眩光。一般而言，可以将一个灯的高压板替换为两个灯的高压板，将两个灯的高压板替换为四个灯。 （R（^; F; P5 _“ g]。〜'V; Y＃`＃c9 m3}其次，没有附件。LCD监视器有4灯，并且没有4灯高压板。您可以在此时建议客户使用2个高压板来点亮LCD屏幕。-[-r- [7 E $ ^-|| 4。更换非单个高压板许多显示器使用电源供应高压集成板，如果仅高压部分损坏，您要更换整个电路板吗？答案是否定的，尽管更换整个板很方便但不经济，但并非如此。易于购买尺寸合适的集成板正确的方法是：首先分析电路并卸下高压部分的组件，然后将新的高压板固定在空的位置，并进行绝缘保护。从驱动器板到集成板：找到ADJ和BLON（这两根线中的许多可以并行使用），并连接到高压板控制接口，找到电源板上的地线和+ 12V，将其连接到高压板控制连接器H的相应引脚，即可完成操作。
