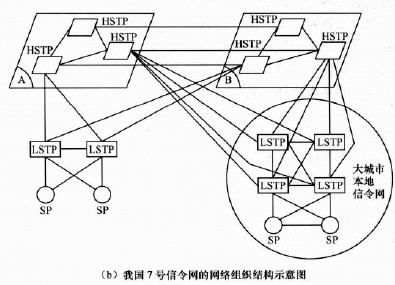

将我国省、直辖市划分成若干主信令区 对应HSTP 主信令区再划分成若干分信令区 对应LSTP 分信令区含有若干个信令点（SP 图3.12 国内信令网的信令点编码结构 国际接口局应分配两个信令点编码，其中一个是国际网分配的国际信令点编码，另一个则是国内信令点编码。 4．信令路由及其选择 信令路由是指两个信令点间传送信令消息的路径。 信令路由选择由MTP第三功能级（信令消息处理部分）完成，通过检查信令单元的路由标记及有关信息字段决定消息的传送方向。 1 信令消息处理功能 图3.13 信令消息处理功能结构 第3章 No.7信 令 网 图1.4 现代通信网的功能结构 从功能角度看，一个完整的现代通信网可分为相互依存的三部分：业务网、传送网、支撑网。 第3章 No.7信 令 网 1.基本要求 （1）熟练掌握信令的概念、信令的分类、中国7号信令网结构、信令网与电话网的关系。 （2）掌握信令路由的分类和路由选择原则。 （3）掌握No.7信令单元格式。 2.重点、难点 重点：信令的分类、中国7号信令网结构、信令网与电话网的 关系。 难点：No.7信令单元的概念，信令网管理。 3.说明 No.7信令网概念较多，图标较多，课程教学方法以多媒体教学方法为主，老师讲解主要讲清概念、原理和应用即可。

本章计划用6学识讲完。 主要内容 3.1 信令基本概念 3.2 No.7信令概述 3.3 No.7信号单元格式和信令系统结构 3.4 No.7信令网 3.5 信令网与电话网的关系 3.6 No.7信令网的管理 3.1 信令基本概念 3.1.1 信令及作用 信令是终端和交换机之间以及交换机和交换机之间传递的一种信息。 图3.1 电话接续基本信令流程 3.1.2 信令分类 1．按信令的工作区域分 1 用户线信令：在终端和交换机之间的用户线上传输的信令 模拟用户线信令：监视信令、地址信令、音信号等 数字用户线信令：主要有DSS1信令和DSS2信令 2 局间信令：在交换机和交换机之间、交换机与业务控制节点之间等传递的信令。 主要用来控制连接的建立、监视、释放，网络的监控、测试等功能。 2．按所完成的功能分 监视信令：监视用户线和中继线的状态变化。 地址信令：主叫话机发出的数字信号以及交换机间传送的路由选择信息。 维护管理信令：线路拥塞、计费以及故障告警等信息。 3．按信令的传送方向分 前向信令：主叫用户方向发往被叫用户方向的信令。 后向信令：被叫用户方向发往主叫用户方向的信令。 4．按信令信道与用户信息传送信道的关系分 随路信令 CAS：Channel Associated Signaling 公共信道信令 CCS：Common Channel Signaling 图3.2 随路信令系统 公共信道信令系统 根据CAS和CCS，可以总结出其特点： CAS 信令与用户信息在同一条信道上传送，或信令信道与对应的用户信息传送信道一一对应。

例如在模拟电话网（使用中国1号信令系统）、X.25网络中应用。 CCS 信令在一条与用户信息信道分开的信道上传送，并且该信令信道为一群用户信息信道所共享。信令的传送是与话路分开的、无关的。 例如目前数字电话网中广泛使用的NO.7信令系统。 3.1.3 信令方式 1．编码方式 未编码方式 可按脉冲幅度、脉冲持续时间、脉冲数量的不同来进行区分。在模拟电话网的随路信令系统中使用，目前已不使用。 已编码方式 1 模拟编码方式：有起止式单频编码、双频二进制编码和多频编码方式，使用最多的是多频编码方式（例如中国1号MFC信令 。 2 二进制编码方式：典型的代表是数字型线路信令。 3 信令单元方式：用若干字节构成的信令单元来表示信令。是各类公共信道信令广泛采用的方式，其典型代表是No.7信令系统。 2．传送方式 信令在多段链路上的传送方式有三种： 1 端到端方式：见图3.3，中间的转接局只接收必要的路由信号（例如长途区号ABC），将下一段链路接通后就退出工作，直到整个链路接通。图中XXXX表示用户号码。 图3.3 端到端方式 2 逐段转发方式：见图3.4，信令逐段进行接收和转发，全部被叫号码由每一个转接局全部接收，并依次逐段转发出去。
