元

FISU 填充信号单元，当七号信令链路上没有内容要发时，就发FISU。（LI = 0）

LSSU 链路状态信号单元，表示七号信令链路的状态，当链路正在正常使用时，没有LSSU。（LI=1或LI=2）

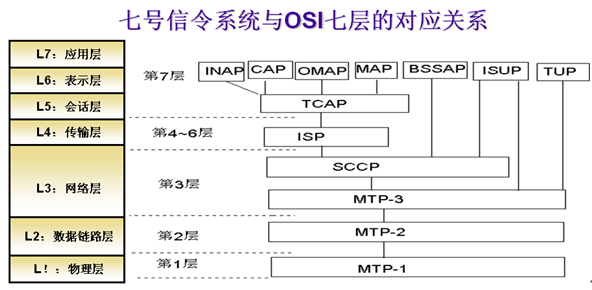

MSU 消息信号单元，包括MTP信令网消息及MTP用户部分（如TUP、ISUP等）消息。（LI >2）

七号信令链路上传送的信号，必然属于上述三类之一。

3．故障定位、数据设定要点

1）卫星电路指示

通常情况下，七号链路不经过卫星电路，纠错、检错方法应采用基本方法，两端应该保持一致。

当传输时延较大时（如卫星电路），七号信令纠错、检错方法应采用PCR（预防循环重发）方法，两端应该保持一致。

2）七号板所占的HW

由于最早的设计问题，相邻的两块NO7板分别占用同一条HW的前、后半条，因此在数据设置上，也要保证与此一致。

3）链路故障定位

由于链路故障属于底层问题，通过交换机不能看到故障原因，除了借助于七号信令监视仪，别无它法。LAP板加入了一些定位的信息，可以简单查看以下链路故障的原因。

链路故障后，可以借助于七号信令监视仪（如37900D、ETP71、PT500等），通过查看LSSU（链路状态信号单元）及仪表线路上的告警来定位问题的所在（其它消息通过仪表上的过滤功能过滤）。七号信令在正常情况下，链路上不会有LSSU（也不会有告警），仅有FISU（填充信号单元）和MSU（消息信号单元），当有LSSU时，说明链路状态不对。同样，当链路故障且不能恢复时，也可以定位原因。

LSSU通常有：SIO（链路失去定位）、SIOS（链路退出服务）、SIE（链路紧急定位）、SIN（链路正常定位）、SIPO（处理机故障）、SIB（链路拥塞）等。08机不会发出SIPO、SIB。

线路告警通常有：NO FLAG、断线、失步等。

a） 链路故障

如果没有线路告警，通常是由某一方先发出了SIOS，造成中断，问题在这一方。

b） 链路故障且不能恢复

如果试图定位，在收到SIOS后，会发出SIO，若两方互发SIO，会再互发SIN或SIE，进入定位验收周期，然后投入使用。

如果某一方在收到SIO后，仍然发出SIOS，则定位不上的原因在这一方。

c） 如果同时有线路告警，根据告警的内容再具体分析。

d) 如果对端发出了SIPO或SIB，并在一段时间内不能恢复，则本局会发出SIOS，断开链路，试图重新对七号信令链路定位。

4）七号链路的负荷分担

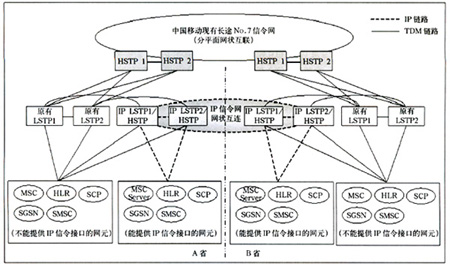

为保证信令网的安全，必须采取一定的机制保证链路负荷相对平衡，由此引入了负荷分担机制，这包括去往同一DPC、不同信令路由（也即不同链路集）之间的负荷分担和同一链路集内部不同链路的负荷分担。

负荷分担的实体是MSU，依据则是MSU的SLS字段，根据MSU的SLS不同，选择不同的信令路由或不同的信令链路，以达到分担的目的。SLS是MSU的一个域，当MSU确定后，SLS就已经确定了。

SLS的确定：对于TUP/ISUP消息，SLS是CIC的最低4比特，对于MTP消息，SLS是SLC（信令链路编码）。SLS的作用，除了达到负荷分担的目的外，还要保证顺序控制，由于一次呼叫的CIC是不变的，故能保证一次呼叫接续过程的消息有序。

通常情况下，其它机型，如S1240、AXE10等，负荷分担方式是固定的，即按照CIC的最低比特分担（SLS0），单数CIC的消息走一条链路，双数CIC的消息走另外一条链路；08机则可以由数据设定，为使链路负荷平均，尽量用SLS的高比特进行分担，这样，链路负荷就与呼叫的出入局方向无关。

5）注意阻抗匹配

中继采用75欧或120欧，两端应一致，中继板的DIP开关位置要正确。
