① 低功耗蓝牙Bluetooth Low Energy（BLE）是蓝牙4.0增加的。（？TBD） ，苹果系列都支持4.0.

② Android4.3（API级别18）引入内置平台支持BLE的central角色，同时提供API和app应用程序用来发现设备，查询服务，和读/写characteristics。与传统蓝牙（ClassicBluetooth）不同，蓝牙低功耗（BLE）的目的是提供更显著的低功耗。这使得Android应用程序可以和具有低功耗的要求BLE设备，如接近传感器，速率监视器，健身设备等进行通信。

③ BLE低功耗蓝牙软件有2个主要组成： OSAL操作系统抽象层和 HAL硬件抽象层，多个Task任务和事件在OSAL管理下工作，而每个任务和事件又包括3个组成：BLE 协议栈，profiles和应用程序。

分为两部分：控制器和主机。对于4.0以前的蓝牙，这两部分是分开的。所有profile（姑且称为剧本吧，用来定义设备或组件的角色）和应用都建构在GAP或GATT之上。下面由的底层组件开始介绍。

通用属性规范（GATT）—GATTprofile是一个通用规范用于在BLE链路发送和接收被称为“属性（attributes）”的数据片。目前所有的低功耗应用 profile都是基于GATT。

蓝牙SIG定义了许多profile用于低功耗设备。Profile（配置文件）是一个规范，规范了设备如何工作在一个特定的应用场景。注意：一个设备可以实现多个profile。例如，一个设备可以包含一个监测仪和电池电平检测器。

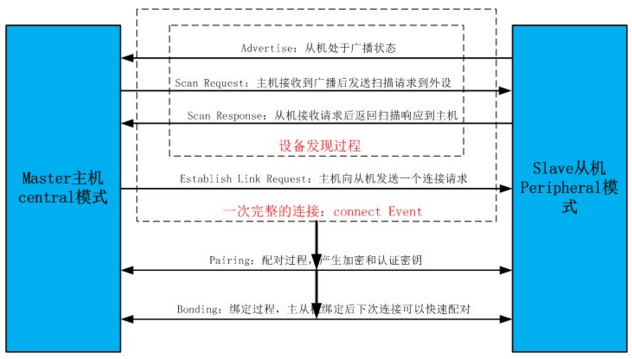

主从机连接建立过程:

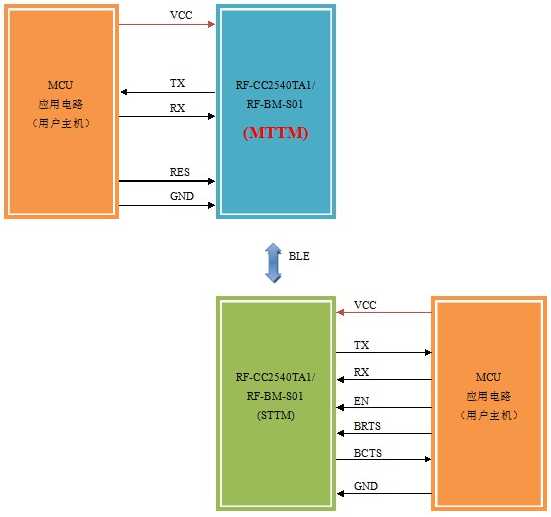

低功耗蓝牙模块主透传协议是针对低功耗蓝牙模块从透传协议设计的，通过本协议模块可替代手机设备与从透传协议模块连接，实现透传功能或直驱控制功能。此协议模块可用作从透传协议模块开发过程中的辅助工具。

BLE主透传协议模块（以下简称MTTM）可以工作在透传模式（TTM）或指令模式（CM）。

MTTM上电启动后，处于待机模式（SBM），此时处于空闲状态，无睡眠，需要用户通过AT指令控制模块连接从设备。在成功与从设备建立链接后，MTTM会自动查找从设备的透传通道，如果从设备属于BLE从透传协议模块（以下简称STTM），MTTM默认进入透传模式，否则默认进入指令模式。

透传模式下，用户CPU可以通过模块的通用串口与STTM进行双向通讯。从MTTM串口输入的数据将转发到STTM，并从STTM的串口输出；从STTM输入的数据将转发到MTTM，并从MTTM的串口输出，从而实现透明传输功能，用户数据的具体含义由上层应用程序自行定义。

透传中数据的格式也是profile，或蓝牙标准profile或自定义 profile。基本结构依然是：

profile可以理解为一种规范，一个标准的通信协议，它存在于从机中。蓝牙组织规定了一些标准的profile，例如 HID OVER GATT ，防丢器 ，心率计等。每个profile中会包含多个service，每个service代表从机的一种能力。

service可以理解为一个服务，在ble从机中，通过有多个服务，例如电量信息服务、系统信息服务等，每个service中又包含多个characteristic特征值。每个具体的characteristic特征值才是ble通信的主题。比如当前的电量是80%，所以会通过电量的characteristic特征值存在从机的profile里，这样主机就可以通过这个characteristic来读取80%这个数据
