逻辑链路控制与适配协议（L2CAP）是数据链路层的一部分，它向上层提供面向连接和无连接的服务。L2CAP 部件向一个或多个适配协议输出服务。L2CAP 接口实际上是一个消息接口，每个关于适配实体的消息都有一个可用的函数，用这个函数耒生成相的消息并向正确的目的地发送该消息，而且适配实体的的用户还可以自由地组织这些消息。总的耒说，L2CAP 对面向连接的信道控制模块必须能实现：面向连接的信道连接、信道配置、信道数据传输、信道连接的断开、回送处理及实现对特定信息的交换；而对无连接的信道控制模块必须实现：无连接信道数据的发送、组处理及开启/关闭无连接信道的数据接收。

（5） 栈连接管理器（SCM）及其接口

在图 3 蓝牙协议栈的组成模块中虽然没有这一部分，但是所有蓝牙协议栈的实现都必须包括这样一个部件，该部件由数据和语音链接管理模块及安全管理模块组成，负责处理和管理蓝牙的基带连接。且必须完成以下功能：生成数据链路和语音链路；在链路配对的情况下，保持链路密钥；确保蓝牙栈建立的数据和语音链路之上的多个应用之间的相互独立；SMC在L2CAP层起本地路由功能，使用本地地址建立一个本地数据链路时生成的本地名柄。

（6） 蓝牙应用程序接口（API）

蓝牙应用程序接口（API）就是要解决层与层之间的通信问题。通常是通过正确调用请求消息函数耒进行层 A 与 B 之间的通信。请求函数将为一个特定的请求消息分配内存，消息中可以填入函数的输入参数，然后消息根据使用的要求送到 B 层。消息的处理和为消息分配内存一般是通过虚拟操作系统（VOS）的服务例程耒完成。在蓝牙协议栈中层与层之间的通信与一般的协议之间的通信概念和机制相同，都是使用请求、确认、指示和响应四种原语耒实现。

3．东芝蓝牙协议栈产品 BluetoothTM Utility软件介绍

东芝蓝牙协议栈BluetoothTMUtility软件是东芝公司专门为Windows而设计的软件栈，其结构如图 4 所示。

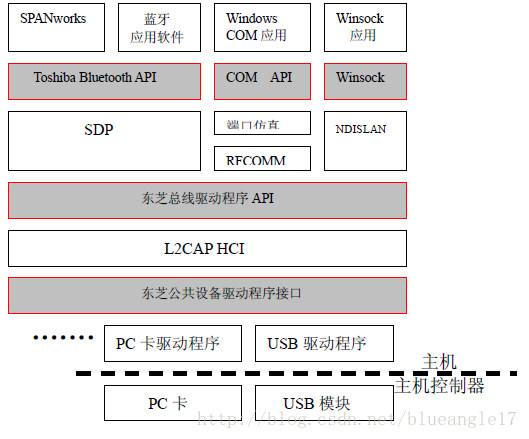

图 4 东芝蓝牙栈的软件结构

3.1 结构、特性及应用

东芝蓝牙协议栈产品BluetoothTM Utility软件栈是由主机控制接口以上的蓝牙协议栈（L2CAP、RFCOMM、SDP）、硬件驱动程序（USB和PC卡）、应用程序接口（API）和支持蓝牙剖面的用户应用模块组成。它与蓝牙的1.0b板一致。该软件栈能够实现通用访问应用规范GAP（Generic Access Profile）特性和业务发现应用规范SDAP（Service Discovery Application Profile）特性，它包括了蓝牙服务中心、蓝牙监视和蓝牙的LocalCOM三个方面的应用。其中，蓝牙服务中心主要是指用户接口UI（User Intece）方面的应用，它为蓝牙最终用户提供了发现远端的设备、查询在远端设备提供的服务、与远端设备进行连接、以及列表管理等多种蓝牙服务；蓝牙监视是在当系统加电后，用户就可以使用该应用耒控制蓝牙设备的供电状态并能够指示蓝牙设备的连接模式、状态 、standby模式和断电模式；蓝牙的LocalCOM主要是一个向导应用，用户可以用它耒与自己选择的远端设备生成虚拟的COM、服务和连接。该软件栈中的L2CAP和RFCOMM是作为驱动程序模块耒实现的，而SDP协议是作为用户模式应用耒实现的。蓝牙 协议栈 开发对蓝牙用户支持的剖面特性还使用了一些Windows COM应用和电话应用，这些应用使用应用程序接口（API）与蓝牙协议栈进行通信。如图 4 中的蓝牙ad hoc网络应用软件SPANworks就是通过API与其它包含蓝牙技术的设备进行数据交换的。
