一、7号信令（七号信令）简介

7号信令（七号信令）系统是一种国际性的标准化的通用公共信令系统，其基本特点是：

1，最适合由数字程控交换机和数字传输设备所组成的综合数字网。

2，能满足现在和将来传送呼叫控制、遥控、维护管理信令及处理机之间事务处理信息的要求。

3，信令传送相当可靠。

NO.7号信令能满足多种通信业务的要求，当前应用的主要有：

1，局与局之间的电话信。

2，局与局之间的数据信。

3，局与局之间综合业务数字网。7号信令案例(例如：ISDN PRI)

4，可以传送移动通信网中的各种信息。

5，支持各种类型的智能业务。

6，局端到用户端之间的电话网以及数据网的通信。

二、NO.7信令概述

共路信令是随着数字程控交换机的大量应用而出现的一种新的信号方式。它将原来分散在各路传送的控制电话接续信令集中在一个话路内传送，各路信号之间采用标号进行区分。共路信令概括的说，它传送信令的信令链路和通话话路是分开的。一般情况都在数字程控局之间应用，因为受编码资源的影响，而不做用户端推广。由于它采用的是直发式发码方式，所以传输速率较NO：1信令要快。

优点：信令传送速度快，使呼叫接续时间大大缩短；信令和话音分开传送，这对改变信令，增加信令带来了很大的灵活性。

缺点：受信令点编码资源限制，无法大面积推广。

物理接口：符合G.703建议

非平衡75欧姆BNC

帧 结 构：符合G.704建议的帧结构与G.706建议的复帧结构

信令标准：NO：7信令信道位于中继第16时隙

三、NO.7信令系统的功能和结构

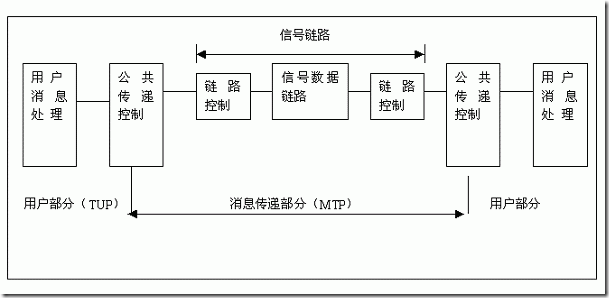

N0.7 信令基本功能框图。

1) E1帧结构

E1口共32时隙（0时隙-31时隙），每时隙速率为64Kbps，64Kbps×32=2,048,000bpS，故E1口又称2M口，其中第0时隙被用作帧同步信息通道，第16时隙被用做公共信令通道，其余30时隙用作语音或数据通道。

2) 7号信令MTP部分：

l 信令数据链路（第一级）

规定信令数据链路的物理、电气和功能特性，确定与数据链路连接方法。由硬件完成。

l 信令链路功能（第二级）

信号链路功能规定了把消息传到数据链路的功能和程序。它包括信号单元分界、信号单元定位、差错检出、差错校正、初试定位、处理机故障、第二级流量控制和链路差错率监视等功能。它与第一级共同保证在两直连的信号点之间提供一可靠的信号消息传送链路。由硬件与软件结合完成。

l 信令网络功能（第三级）

信号网功能规定在信号点之间传递消息的功能和程序。7号信令案例在信号链路故障的情况下，可保证可靠地传递信号；信号网功能包括信号消息处理和信号网管理两部分；消息处理功能功能由消息路由、消息识别和消息分配三部分组成；信号网管理由信令业务管理、链路管理和路由管理三部分组成。

3)7号信令TUP部分：

TUP属于第四功能级，它概念了用于电话接续的各类局间信令，这些信令通过消息传递部分MTP传送。

NO.7信令系统中的信号单元采用可变长度的信号单元，它有三种信号单元格式：

1． 消息信号单元，用于传送用户所需消息。

2． 链路状态信号单元，用于传送信令链路的状态；

3． 插入信号单元，它在无消息时传送。

在信令网管理消息组中，有一条倒换命令信号（COO）和倒换证实信号（COA），当我们交换机和对端的通讯设备连接上以后，如果能收到这两条信号，那么就可以初步判定，我们的物理链路层和消息传递部分是正确的。

l TUP信令单元格式

l 电话标记

DPC：24位编码，表示消息要传送的目的地信令点编码。

OPC：24位编码，表示消息源信令点编码。

CIC：12位，低5位是话路时隙编码，高7位是DPC与OPC信令点之间的PCM系统编号。

比如，对方是一台西门子的局用机，它的CIC 为十进制的33，则我们先把它转换成十六进制为21H，再拆分成二进制，为000000100001，取高7位，为1，则表示对方的PCM编码为1，取低5位，为1，则表示对方开始的话路时隙为第1条时隙。

备用比特：4位，备用，为000。

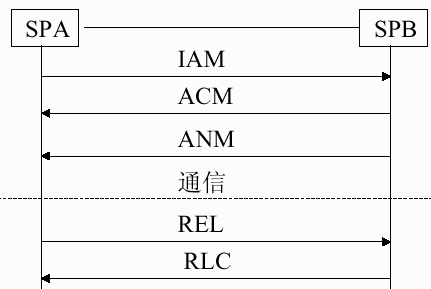

呼叫遇被叫用户空闲的接续(如下图)。

IAI：带有附加信息的初始地址信息。

IAM：初始地址消息。

SAO：带有一信号的后续地址消息。

ACM：地址全消息。

ANC：应答信号，计费 。ANN：免费。

CLF：拆线信号。

RLG：释放监护信号。

CBK：挂机信号。

SLB：用户市忙信号。
