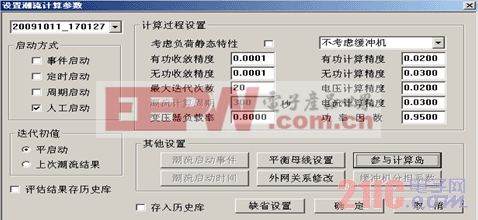

Matlab牛拉法潮流计算程序

%本程序的功能是用牛顿——拉夫逊法进行潮流计算

% B1矩阵：1、支路首端号；2、末端号；3、支路阻抗；4、支路对地电纳

%5、支路的变比；6、支路首端处于K侧为1，1侧为0

% B2矩阵：1、该节点发电机功率；2、该节点负荷功率；3、节点电压初始值

%4、PV节点电压V的给定值；5、节点所接的无功补偿设备的容量

%6、节点分类标号：1为平衡节点（应为1号节点）；2为PQ节点；

%3为PV节点；

clear;

n=input('请输入节点数:n=');

nl=input('请输入支路数:nl=');

isb=input('请输入平衡母线节点号:isb=');

pr=input('请输入误差精度:pr=');

B1=input('请输入由各支路参数形成的矩阵:B1=');

B2=input('请输入各节点参数形成的矩阵:B2=');

Y=zeros(n);e=zeros(1,n);f=zeros(1,n);V=zeros(1,n);sida=zeros(1,n);S1=zeros(nl);

% % %---------------------------------------------------

for i=1:nl%支路数

if B1(i,6)==0%左节点处于1侧

p=B1(i,1);q=B1(i,2);

else%左节点处于K侧

p=B1(i,2);q=B1(i,1);

end

Y(p,q)=Y(p,q)-1./(B1(i,3)*B1(i,5)); %非对角元

Y(q,p)=Y(p,q);%非对角元

Y(q,q)=Y(q,q)+1./(B1(i,3)*B1(i,5)^2)+B1(i,4)./2; %对角元K侧

Y(p,p)=Y(p,p)+1./B1(i,3)+B1(i,4)./2; %对角元1侧

end

%求导纳矩阵

disp('导纳矩阵 Y=');

disp(Y)

%----------------------------------------------------------

G=real(Y);B=imag(Y); %分解出导纳阵的实部和虚部

for i=1:n%给定各节点初始电压的实部和虚部

e(i)=real(B2(i,3));

f(i)=imag(B2(i,3));

V(i)=B2(i,4); %PV节点电压给定模值

end

for i=1:n%给定各节点注入功率

S(i)=B2(i,1)-B2(i,2); %i节点注入功率SG-SL

B(i,i)=B(i,i)+B2(i,5); %i节点无功补偿量

end

%===================================================================

P=real(S);Q=imag(S);%分解出各节点注入的有功和无功功率
