漏泄同轴电缆技术规范_漏泄同轴电缆驻波超标原因_射频同轴电缆

摘要：本文主要介绍了几种射频同轴电缆：SYWV-50Ω系列物理发泡射频同轴电缆、MSLYF(Y)VZ-50-9 、MSLYF(Y)VZ-75-9煤矿用漏泄射频同轴电缆、SFF聚四氟乙烯绝缘射频同轴电缆--（执行标准SJ1563）——美军标RG系列同轴电缆（MIL-C-17）、HRCAY-50-9射频同轴电缆、安德鲁物理高发泡CATV射频同轴电缆

1、SYWV-50Ω系列物理发泡射频同轴电缆

该产品适用于地面移动通讯或其他高频领域中作信号传输线。

2、MSLYF(Y)VZ-50-9、MSLYF(Y)VZ-75-9煤矿用漏泄射频同轴电缆

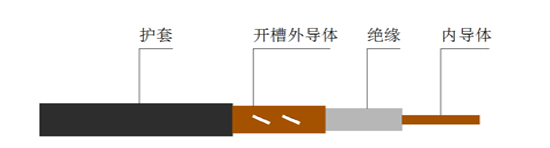

MSLYF(Y)VZ-50-9物理发泡PE绝缘编织外导体漏泄同轴电缆兼有信号传输线和天线的双重功能，并采用阻燃聚氯乙烯作外导体而生产的双层护套电缆，从而增强了电缆的机械强度及防潮防火性能。

本产品适用于煤矿用漏泄同轴电缆。该系列电缆可用作在30MHz-150MHz频段里的信号传输连接馈线，该电缆在煤矿里必须单独敷设使用。

安装敷设最低气温-15；最小弯曲半径150mm；敷设电缆应悬挂在离壁面或地面15cm以上的空间。

电缆连接器的安装：电缆两端安装连接器时，连接要牢固，不得虚设，或接触不良，电缆切口处要清洁，不得有油污或金属屑沫吸附在切口截面上，影响绝缘性能；内导体和外导体间要严格分开，不得碰接。漏泄同轴电缆驻波超标原因

MSLYF(Y)VZ-75-9煤矿用漏泄同轴电缆，该产品适用于煤矿坑道，，地下室内的75Ω，60-150MHZ频段里的信号传输的连接馈线。

安装敷设最低气温-15；最小弯曲半径150mm；敷设电缆应悬挂在离壁面或地面15cm以上的空间

电缆连接器的安装：电缆两端安装连接器时，连接要牢固，不得虚设，或接触不良，电缆切口处要清洁，不得有油污或金属屑沫吸附在切口截面上，影响绝缘性能；内导体和外导体间要严格分开，不得碰接。

3、SFF聚四氟乙烯绝缘射频同轴电缆--（执行标准SJ1563）——美军标RG系列同轴电缆（MIL-C-17）

适用于通讯设备，固定敷设的高频、超高频传输线及类似的高频电子装置中，作设备内外射频信号的传输。

该系列产品符合欧盟RoHS要求，具备SGS测试报告

4、HRCAY-50-9射频同轴电缆

铜包铝线内导体,绝缘标称外径9mm,聚乙烯护套,特性阻抗50Ω,超柔射频同轴电缆。主要用途：此类产品主要用于通讯、微波传输、广播通讯等系统的基站内发射机、接受机,通讯设备之间的联接线。漏泄同轴电缆驻波超标原因\

5、安德鲁物理高发泡CATV射频同轴电缆

产品具有传输衰减低、驻波比小、屏蔽效果好等特点，适用于有线电视、计算机网络以及移动通信中传递视频、音频和数据信息等。采用美国的生产设备和检测仪器以及成熟的生产技术，生产RG和SYWV(Y)两大系列电缆，产品涵盖标准屏蔽、四层屏
