前言:

LED屏幕在生活中无处不在，例如显示屏，广播屏幕等，但是您知道如何计算LED的尺寸吗？今天，让我们看一下LED屏幕尺寸的计算方法.

首先，计算点间距

1. 每个单元板的通用型号和尺寸

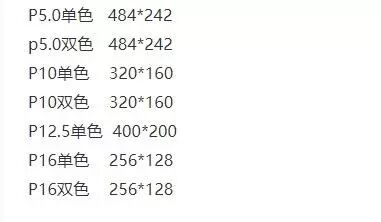

LED屏幕通常由单元板制成. LED单元板的常见型号和尺寸（mm）符合以下条件:

不同的品牌可能会有细微的差别.

2. 如何计算？

这里以p10和p16为例，因为它们是最常见的.

PH16单元板尺寸

对于P16型号，通用模块的LED点间距为16点长和8点宽，而p16的点间距为10mm. 因此计算:

长度= 16点×1.6cm = 25.6cm

高度= 8点×1.6cm = 12.8cm

PH10单元板尺寸

对于P10型号，通用模块的LED点间距为32点长和16点宽，而p10的点间距为10mm，因此计算:

长度= 32点×1.0cm = 32cm

高度= 16点×1.0cm = 16cm;

数据与上述数据相同. 通常，无需计算这些，只需记住上面图片的内容即可.

2. 室内LED显示屏的计算

在了解了一些基本数据之后

，我们可以通过示例进行查看.

示例:

如果您需要使用P10屏幕的室内全彩LED屏幕，其长度为4m，宽度为3m，如何计算其实际长度和高度？

一些朋友可能不明白这个问题的含义. 由于长度和宽度已经存在，为什么我们需要计算它？由于LED大屏幕由多个单元面板组成，因此有必要计算长4m，宽3m的大屏幕需要多少个单元面板.

1. 首先计算长度和高度需要多少个单元板（将整个屏幕的长度除以单元板的长度，然后取一个整数）

我们从上面中学到了p10的基本数据，模块的数量计算如下:

长度: 4m / 0.32m = 12.5件≈13件.

宽度: 3m ／ 0.16m = 18.7件≈19件

由于模块的最小单位为1，因此需要四舍五入.

2. 实际的长度和高度尺寸（所需的单元板数量乘以单个单元板的尺寸）

长度: 13 * 0.32 = 4.16m，

宽度: 19 * 0.16 = 3.04m

3. 实际的LED屏幕面积:

因此，LED长度为4.16 * 3.04m.

三，室外LED屏幕计算

室外LED由机柜拼接. 与模块相比，机柜的尺寸更大，但计算方法相似！两者都需要将第一个数字四舍五入以计算屏幕尺寸.

四，门LED屏幕的计算

在大街上，我可以看到银行和商店门上播放广告字幕的矩形LED屏幕. 我们通常称它们为LED屏幕，LED条形屏幕或LED步行屏幕. 那么门LED显示屏的规格是什么？如何确定屏幕尺寸？实际上，它与室内几乎相同.

示例:

一家商店已经定制了P10单色LED显示屏（320 * 160），计划制作一个长度为3.5米×0.8米的屏幕. 如何计算门LED显示屏的实际尺寸？

1. 首先计算长度和高度需要多少个单元板（将整个屏幕的长度除以单元板的长度，然后取一个整数）

长度: 3.5m÷0.32 =10.9375≈11

高度: 1m÷0.16 =5≈5

2. 实际的长度和高度尺寸（所需的单元板数量乘以单个单元板的尺寸）

长度: 11×0.32 = 3.52m

高度: 5×0.16m = 0.96m

3. 实际的LED屏幕面积:

3.52m×0.96m = 3.3792m2

需要添加的是:

门头LED显示屏也具有框架尺寸，因为框架轮廓具有多种规格，

常用的镜框厚度为9厘米. 宽度加3.5厘米（一侧）；还有宽度加上4.5厘米（一侧）

假设我们这里使用的框架的一侧为3.5厘米，则门LED显示屏的长度和宽度如下:

全屏长度: 3.52m ＋ 0.035 * 2 = 3.59m

全屏高度: 0.96 ＋ 0.035 ＊ 2 ＝ 1.03m
