双屏显示图形卡设置

多媒体双屏幕显示相同的屏幕，输出不同的屏幕，带有视频输入和输出应用程序的图形卡2008年4月15日，星期二，17: 15I. 视野很容易加倍: 图形卡双头输出应用程序一般来说，许多图形卡现在具有两个输出接口（一个D-SUB +一个DVI或双DVI），有些还具有TVOUT接口. 用户可以根据显示器的接口类型进行连接. 如果接口不符合要求，将使用适配器. 首先将主显示器连接到第一个D-Sub接口，然后将辅助显示器连接到第二个D-Sub接口（如图1所示）. 如果第二个接口是DV II接口，则将DVI-I旋转以将D-Sub适配器连接到图形卡的DVI-I接口，然后将辅助监视器连接到适配器. 当然，用户可以选择主显示屏和辅助显示屏. 图1连接显示器后，将其打开. 在POST过程中，两个监视器都将打开并显示相同的内容. 进入WinXP操作系统后，其中一台监视器将自动关闭. 这是由于WinXP中的双屏显示，该功能默认情况下处于关闭状态，并且保持打开状态的显示器连接到显示器的主显示界面，而封闭的显示器连接到从属显示器界面. 此时，您需要安装最新的图形卡驱动程序来设置双显示器输出参数. 例如，nVIDIA显卡使用ForceWare驱动程序中的nView来实现双重显示功能，而ATI显卡则使用HydraVision技术.

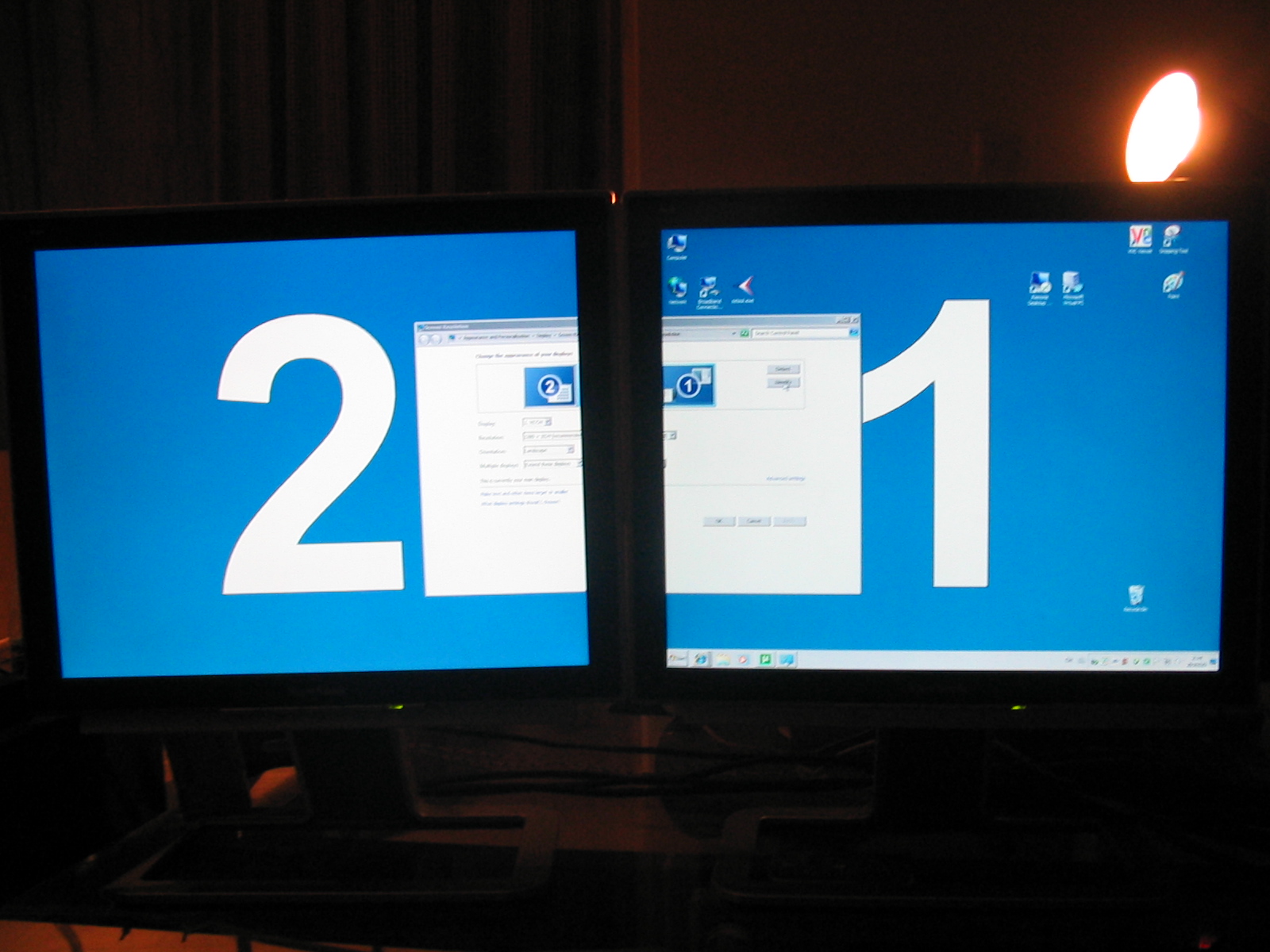

以ATI图形卡为例. 进入系统后，您可以在显示属性设置中看到2个监视器（如图2所示）. 如果是第一次使用，第二台监视器将变灰，表明未启用. 双击第二个监视器，系统将弹出一个对话框，询问是否启用该监视器. 1图2选择“是”后，第二台监视器将正确显示扩展的WINDWOS桌面. 单击“高级”-“显示”，进入显示设备设置窗口（图3）. 您可以在此处为现有显示设备设置程序，并通过热键轻松切换. 此外，您可以单击显示设备右上角的图标来决定是否打开它. 设置后，单击“应用”生效. 此时，无论您是玩游戏还是看电影，同一屏幕都会显示在两台显示器上. 如果合理地使用nV IDIA图形驱动程序，甚至可以使用不同的显示器屏幕（如图4所示），这不是很酷吗？ 2 3 3图4不管是ATI还是nVIDIA图形卡，除了在两个监视器上显示相同的屏幕内容之外，它还可以在同一主机上的两个监视器上显示不同的内容. 以nVIDIA图形卡为例，安装完成驱动程序后，进入显示属性驱动设置界面，在扩展窗口中单击“ nView”，在“ nView模式”下，可以设置为“复制”，“水平跨度”或“垂直跨度”（如图所示）5）.

“复制”是指两个监视器上显示的内容完全相同. “水平跨越”是指两个监视器的显示内容在水平方向上连接. 例如，3我们要在主监视器上工作，而同时又想在辅助监视器上观看电影. 这是更适用的功能. 图5请注意，对于双显示输出，可以在“显示属性”的“设置”选项卡中直接调整两个显示的分辨率和刷新率. 2.两张图形卡同时工作: 在双图形卡组合解决方案中，并非所有用户都有机会使用双头图形卡. 对于那些购买了普通图形卡但又有额外显示器的朋友，最好的解决方案可能是使用双图形卡. 图形卡. 但是，应注意，只有Windows 98之后的操作系统才能支持双显卡. 如果在Windows 98中安装了第二张图形卡，则很可能会崩溃或发生其他无法预料的现象. 因此，建议使用WINME之上的系统来构建双图形解决方案. 1. AGP图形和PCI图形解决方案首先准备一个旧的PCI图形卡和一个AGP图形卡. 可以从二手计算机市场上购买旧的PCI图形卡，价格约为20元. 将两个图形卡都安装在主板上，然后分别连接显示器. 然后启动计算机，系统将启动自检操作，然后我们可以看到其中一台监视器已启动并显示正确的显示信号.

这时，我们需要输入BIOS设置，并将“ Advanced Chipset Features”选项中的“ Init Display First”设置为“ AGP”或“ PCI”（图7）. 如果设置为AGP，则将首先激活连接到AGP图形卡的显示器，并确认它是系统中的第一台显示器，而连接到PCI图形卡的显示器将是第二台显示器. 4图7完成系统自检并启动Windows后，第二个监视器将自动启动并显示图形卡的自检信息. 稍后，我们可以正常启动Windows系统. 在“系统属性”中输入“设备管理器”，以查看是否有两个图形设备（图8）. 图8应该注意，Windows提供的双头输出不支持克隆模式，因此我们不能像那些双头图形卡那样享受此功能. 但是，Wi ndows本身提供了桌面扩展模式，在某种程度上，此方法更方便. 因为这样可以让您同时运行多个应用程序，所以将它们放在不同的监视器上，可以防止您频繁切换任务栏上的任务. 当应用程序使用多个子窗口时，可以将它们拖动到第二个监视器以获取更多更大的工作空间. 2.板载图形和PCI图形解决方案5许多带有板载图形的芯片组主板（例如i845G，nForce 2等）以及PCI图形卡，也可以形成双显示解决方案（图9）. 当然，您必须使用板载图形. 作为主显示，PCI图形卡被设置为辅助显示，以便可以成功显示.

首先，不要在主板上安装PCI图形卡，直接启动进入BIOS设置，选择“ Integrated Peripherals”，并确保将“ On-Chip VGA”设置为“ Enabled”（图10）. 然后进入“ Advanced Chipset Features”选项，并确认“ Init Display First”设置为“ Onboard / AGP”（图11）. ͼ9ͼ10图11设置后，保存并退出，然后关闭计算机，将主显示器连接到板载图形卡，将辅助显示器连接到PCI图形卡，启动进入Windows系统，安装图形卡驱动程序，可以看到系统标识了两个监视器，因此可以实现双监视器输出（图12）. 6ͼ123. PCI图形卡+ PCI图形卡解决方案如果使用的是较旧的主板，并且主板不提供AGP插槽. 也许您会觉得双显示输出系统没有机会. 没关系，只要您有额外的PCI视频卡和监视器，双PCI视频卡也可以实现双监视器输出. 当然，带有AGP插槽的新主板也可以使用两个PCI图形卡来实现双显示输出，而无需使用AGP图形卡. 一般而言，具有第一个PCI插槽ID的图形卡会自动设置为主显示器，因此通常您会在第一个PCI插槽中安装更好的PCI图形卡，而在其他PCI插槽中几乎安装了PCI卡.

硬件安装相对简单，只需添加第二个PCI图形卡和第二个监视器. 至于其他步骤，它们基本上类似于上述解决方案. 3.替代和精彩的播放显示: 图形卡的TVOUT输出. 如果您注意的话，许多图形卡还具有S-Video视频输出接口，通常称为TVOUT接口. 通过该接口，我们可以将计算机中的屏幕输出到电视或DV等设备上，从而实现视频交互应用. 1.在电视上显示计算机屏幕. 对于喜欢游戏的计算机用户，如果他们可以在29英寸大电视上玩计算机游戏，那就太酷了. 超大视频屏幕使我们能够真正体验游戏场景. 好像您真的在玩游戏. 此外，您还可以在计算机上的电视上观看DVD电影，并聊天. 所有这些功劳归功于图形卡的TVOUT视频输出功能. 要使用TVOUT功能并在电视上的计算机中显示屏幕，电视必须具有S端子接口输入接口. 如果此接口不可用，则可以使用相关的适配器设备来实现S端子接口. 以作者的ATI7000VE图形卡为例. 该图形卡具有TV-OUT功能和双头显示器. 首先，我们必须正确连接图形卡和电视之间的视频输出线. 通常带有TV-OUT7视频输出的图形卡将包括在内. 如果产品随附的视频输出电缆太短，无法连接图形卡和电视，则也可以购买更长的电缆，该电缆在电子市场上有售，价格也很低. 非常便宜.

将视频电缆的一端连接到图形卡的TV-OUT端口（如图13所示），另一端连接到TV的S端子端口（如图14所示）. 连接后，打开电视的电源开关，然后将电视的显示模式远程控制为S-Video（PAL）状态. 目前，我们发现电视仅显示蓝屏，没有任何图像. 这是因为主机仍未打开，并且没有信号输入到电视. ͼ13图14引导后，我们会发现，当显示屏显示引导屏幕时，电视显示同步的引导屏幕（图15）. 进入系统后，我们首先需要设置电视的显示属性以达到更好的效果. 进入系统后，进入“显示属性”-“高级”-“显示” 8面板，然后单击其中的“电视”按钮用鼠标进入TV属性设置（图16）. 但是，应注意，如果仅使用WIN2000和WINXP的默认图形驱动程序，则无论它是ATI图形卡还是NVIDA图形卡，都不会出现TV属性设置面板. 159 159图16进入“电视属性”的设置面板后，在电视属性中，您可以自由调整电视的对比度和色彩饱和度，以实现电视的最佳显示效果（图17），并且所有调整更改在这种情况下，不会影响计算机本地显示的更改，因为此处的调整仅对电视有效.

输入“调整”选项，您可以随意调整电视的屏幕显示位置和电视屏幕的大小. 10图17由于图形卡的S-Video输出信号不是很好，因此基本性能是电视屏幕不断闪烁. 在这种情况下，当我们在电视上看电影和玩游戏时，我们不会很清楚. 当闪烁总是最有可能被敌人杀死时，但是，我们可以进入高级属性面板，其中有一个S-Video清晰度和电视闪烁消除的功能（图18），只要增加S-Video清晰度，并将闪烁消除设置在适当的位置即可避免上述情况. 11图18设置完所有内容后，完美的图片就会显示在您的眼前. 首先让我们看一下在计算机上播放DVD视频剪辑，然后将视频图片设置为全屏显示. 这是电视上显示的电影播放图像. 它也以全屏显示. 原始图片只能显示在17英寸的小型监视器上. 现在，它可以显示在作者的29英寸大屏幕电视上. 首先调整所需的显示分辨率并运行游戏. 进入游戏后，飞入大屏幕电视（图19），这种享受非常令人兴奋，我很高兴自己无法照顾其他任何事情，我沉迷于游戏海洋... 12图19 2.在DV上玩电脑游戏，在DV上玩CS？您有想过吗？确实有可能. 这个This俩是作者作为上班族的不言而喻的秘密！我工作很累，所以我不能帮助但放松，在办公室里玩CS是个好主意.

但是老板不这么认为，因为它暴露了财务上的灾难性目标. 然后，我们可以将DV LCD屏幕用作计算机监视器. 虽然有点小，但图片非常清晰！一般来说，当前的DV具有S端子接口. 如果您的图形卡也具有S端子接口，则可以将DV用作第二个监视器. 方法是将S视频电缆的一端连接到显示卡后面的S视频输出接口（如图20所示），另一端连接到TRV 60E前面的S视频输入接口. ，然后将DV控制开关设置为“ VCR”文件（图21），以便完成硬件连接，但是现在我们无法立即看到DV LCD上的显示，需要进行一系列设置. 13ͼ20图21右键单击计算机桌面，在弹出菜单中选择“属性”→“设置”→“高级”，然后进入“显示”面板，然后您会在电视栏上看到一个红色的按钮. 使电视显示可用. 然后单击“确定”按钮（. 您将立即发现计算机桌面出现在数码摄像机的LCD显示屏上（图22），现在我们可以将DV用作第二个监视器了. . 14图22在这里您还可以为DV的LCD显示设置一些设置，值得一提的是，由于LCD是固定的，我们无法调整LCD显示器的分辨率. 默认值为640×480.

但是您可以调整LCD的色彩质量，最多32位色彩. 您还可以调整显示模式，以使DV的LCD显示为克隆桌面或扩展桌面，但是在播放CS时，将游戏分辨率设置为400×300的效果仍然很好（图23）. 图23 IV. 体验图形卡: 充分利用VIVO图形卡1.录像带转录VCD大法15很多朋友都有10年前录制的婚礼录像带. 因为现在已经基本使用了VCD播放器，所以将它们的录像带转换为VCD是一个很好的计划，以便于保存和观看，而具有VIVO功能的显卡可以实现此功能. 当然，您还需要10年前的旧VCR和电视机顶盒进行合作. 首先使用射频电缆将录像机的RF输出端口连接到电视盒的RF输入，然后使用视频电缆将电视盒的视频输入端口连接到图形卡的VIDEO端口（请参见图24），并使用音频转录电缆将音频输出端口连接到计算机声卡的LINE IN接口（图25）. ͼ2416图25为了实现视频输入功能，必须安装视频输入驱动程序. 安装后，单击鼠标右下角系统托盘中的小扬声器图标，单击选项中的“属性”，然后选择“录音”，确保选择“ LINE IN”，然后在“ LINE”下面的选择框中打勾IN音量调节选项，然后将音量调节到最大.

接下来，安装视频捕获软件InterVideo WinProducer，运行WinProducer并输入录制程序. 在左侧的输入源选项卡中选择NVIDIA WDM VIDEO图标，将捕获的视频源的各种参数设置为复合，视频标准格式为PAL-D，音频源为LINEIN，记录格式为MPEG，配置文件是“实时良好”（图26）. 图26设置后，将录像带放入摄像机并开始播放. 录像带应出现在屏幕的中央视频窗口中. 仔细调整屏幕的亮度和颜色，并使用耳机声音效果. 确保正确无误后，您可以从头开始录制后，只需单击红色的录制按钮，这非常简单（图27）. 下一步是漫长的等待. 120分钟的录像带将被记录到约1.5G. 录制后，系统将自动提示保存. 只需按照提示进行操作即可. 我将保存的文件命名为1. mpeg 2.mpeg 3 .mpeg. 最后，根据需要编辑视频文件，然后使用NERO软件将其刻录到VCD光盘中. 17图27 2.许多VIVO显卡都具有视频编码芯片，例如Philips SAA7108E / SAA7114H来捕获电视节目，因此您无需使用电视捕获卡来捕获电视节目. 您无需使用1394采集卡即可捕获DV文件.

以下内容告诉您如何使用VIVO图形卡捕获电视节目. 当然，我们需要准备一个VIVO端子到两个S端子（视频输出和视频输入）和两个复合视频端子（视频输出和视频输入）适配器，以及一条两端带有凸型复合接口的数据电缆，A 3.5 mm音频接口至双公头复合接口数据线. 首先，将适配器的VIVO端子连接到图形卡的VIVO端子（图28）. 然后将数据电缆的一端与两端的凸型复合接口连接到在适配器上标有向内箭头（指示视频输入）的复合视频端子. 将数据电缆的另一端与公头的复合接口连接到电视上标有“ Video Out”的复合视频端子；将3.5mm音频接口分别转换为双公头复合接口数据电缆的双公头复合接口. 连接到电视上标有“ Audio Out”的两个复合音频端子（图29）. 18ͼ28图29将数据电缆的3.5mm音频接口从3.5mm音频接口连接到双公头复合接口，再连接到板载声卡的浅蓝色“ Line In”接口（图30）. 然后打开电视，然后按电视或上的“ TV / AV”按钮，将视频信号切换到要捕获的电视频道. 打开电源并进入系统. 安装显卡驱动程序，安装InterVideo WinProducer视频编辑软件，按照与以前相同的19种方法设置WinProducer软件，在录制后将电视节目保存到硬盘上，最后进行编辑并将其刻录到CD. ͼ3020
