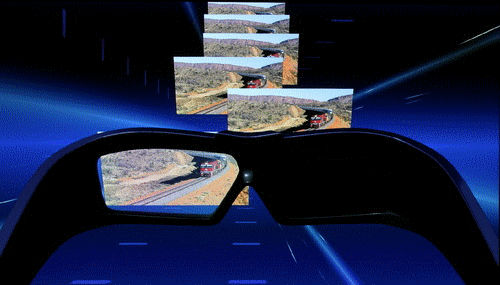

用于快门式3D显示器的图像质量的客观评估方法[摘要]随着3D显示技术的成熟发展，具有3D功能的LCD显示器的价格一次又一次下降. 它不再是一种奢侈的高端消费产品，并且早已成为司空见惯的普通消费品. 作为3D技术的重要类别，快门3D显示技术因其清晰的图像质量和大视角而被许多显示制造商采用. 然而，由于快门显示技术的成像机制，重影已成为其重要缺陷之一. 因此，在开发阶段，是否存在重影成为判断快门式3D显示器的画质的重要指标. 但是，该指标的当前评估通常基于测试人员观看3D电影进行评估，其中包含一定程度的主观性. 因此，作者提出了关于如何使用仪器测量来客观评估重影的可行解决方案. [关键词] 3D显示；重影光电传感器;快门式3D眼镜1.简介快门式3D显示技术原理: 利用人眼的视觉持续原理和视差原理，左右两个图像略有不同高频（120HZ）交替显示在LCD屏幕上. 通过戴上可以左右同步切换的眼镜，人的左眼和右眼可以看到相应的图像. 在观看者的大脑内部融合之后，具有视觉景深的立体图像. 图1快门式3D显示技术原理2.3D显示功能模块功能快门式3D显示功能模块如图2所示: 图2 3D显示电路框图主板（Scalar Board）: 信号接收处理模块，接收外部输入信号，如HDMI，DVI，DP，VGA，USB等信号，并将这些信号转换为3D信号处理模块可以识别的信号；处理与每个模块的通信，接收和发送相关指令；同时提供3D处理模块和3D眼镜所需的工作电源.

3D Panel C-Board: 3D信号处理模块，将信号接收处理模块发送的图像信息处理成可以被LCD屏幕识别并由左眼和右眼显示的屏幕；如果将信号接收处理模块发送给它，则每秒60帧的图像将被处理为左右眼的60帧，即每秒120帧. 12V电源: 这是3D信号处理模块中的电源模块，它将信号接收处理模块提供的12V DC电源转换为3D信号处理模块的每个子模块所需的不同电势电压，并在同时为面板供电. 2通道LVDS连接器: 它是3D信号处理模块和信号接收处理模块之间的通信接口. 它从信号接收处理模块接受图片信息和3D Enable命令. 3D连接器: 这是3D信号处理模块与3D转换器和IR驱动程序模块之间的通信接口. 3D信号处理模块通过此接口向这两个模块发出控制命令. 3D转换器: 面板背光控制模块，在接收到指令后相应地控制背光. 红外驱动程序: 3D无线眼镜控制模块，通过控制IR TX LED模块或Wireless Tower模块来控制3D无线眼镜.

IR TX LED: 无线信号转换模块，它将从3D眼镜远程控制模块接收的数字命令转换为3D无线眼镜可以识别的光信号. 无线塔: 无线信号转换模块，它将从3D眼镜远程控制模块接收的数字指令转换为3D无线眼镜可以识别的无线信号. 8针. 3.快门3D显示中出现重影的原因快门3D显示技术的关键是使图像显示与眼镜观看同步，即，左眼只能看到显示器的左图像，而右眼只能看到显示器的左图像. 显示器的右侧. 图片. 否则，在人的视觉中会产生带有重影的图像，并且图像的立体效果无法正确再现. 然而，由于液晶显示器的扫描方法和液晶固有的响应时间，如果在设计过程中未采取特殊措施，则快门式3D液晶显示器/ TV容易出现重影. 图3只是快门式3D显示器的.

实际上，当图像显示在LCD / TV上时，图像内容从上到下逐行刷新. 在图像刷新过程中的任何时候，屏幕上都会有两个相邻的图像内容帧，因此，快门眼镜中的镜头无法在整个显示周期中一直打开，而只能在消隐期间打开. 否则，由于眼镜可以同时看到左右部分图像，因此视觉上会出现明显的重影. 图3 LCD / TV图像刷新过程. 此外，由于LCD / TV状态更改需要响应时间，因此即使在刷新数据后，在显示屏底部，图像仍需要一定的响应时间才能显示. 如果立即打开镜头，您仍会看到前一张图像的残像的一部分. 因此，在图像刷新结束后，仍需要等待一段时间才能控制相应的镜头打开. 否则，将导致重影. 4.防止重影的方法由于快门式3D显示器容易出现重影，为了有效避免重影问题，通常使用以下方法解决重影现象（如图4所示）（1）主板提供了信号处理板发送指令（3D使能: 高电平代表右图，低电平代表左图），3D信号处理板收到低电平后，开始将LCD屏幕更新为左眼图逐一显示（因为LCD驱动程序循环无法同时更新屏幕的所有行，因此只能逐行更新. 这时，整个屏幕是上一个右眼图像，要显示的左眼图像共存.

整个屏幕从第一行更新到最后一行的末尾. 该时间段是图4中的保持时间，也称为刷新时间. 在此期间，关闭眼镜的左右镜片以防止图像仍在更新的情况（2）更新左眼图片时，由于液晶是3D眼镜的左眼张开仍然有一个响应时间，并且图片仍然是以前的右眼图像的剩余部分，因此左眼无法立即看到该图像. 因此，当左眼打开时，无法立即打开BLU（背光）. LCD响应结束后，背光打开并且左眼完整清晰. 眼图显示在观看者的面前. （3）显示左眼图像时，将显示右眼图像. 首先关闭背光，然后关闭眼镜，最后打开3D Enable信号
