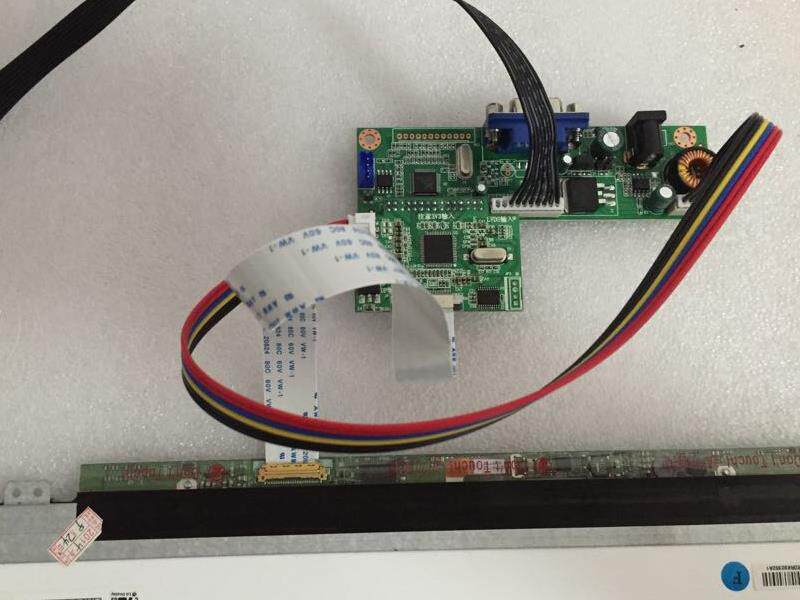

LCD主流显示界面介绍

一个，RGB接口

（1）接口定义

RGB颜色是工业上的一种颜色标准，它是通过更改红色（R），绿色（G）和蓝色（B）的三个颜色通道并将它们相互叠加而获得的. RGB是代表红色，绿色和蓝色三个通道的颜色. 该标准几乎涵盖了人类视觉可感知的所有颜色，并且是目前使用最广泛的颜色系统之一.

（2）接口类型

a. 平行RGB

b. 串行RGB

（3）界面功能

a. 接口一般为3.3V电平

b. 需要同步信号

c. 图片数据需要随时刷新

d. 需要配置适当的时间

并行RGB接口

串行RGB接口

（4）最大分辨率和时钟频率

a. 平行RGB

分辨率: 1920 * 1080

时钟频率: 1920 * 1080 * 60 * 1.2 = 149MHZ

b. 串行RGB

分辨率: 800 * 480

时钟频率: 800 * 3 * 480 * 60 * 1.2 = 83MHZ

二，LVDS接口

（1）接口定义

LVDS或低压差分信号，是一种低压差分信号技术接口. 它是美国NS公司开发的一种数字视频信号传输方法，用于克服在TTL电平模式下传输宽带高比特率数据时高功耗和大EMI电磁干扰的缺点.

LVDS输出接口使用极低的电压摆幅（大约350mV）在两条PCB迹线或一对平衡电缆上差分传输数据，即低压差分信号传输. LVDS输出接口使信号能够以几百Mbit / s的速率在差分PCB线路或平衡电缆上传输. 由于采用低电压，低电流驱动模式，因此可以实现低噪声和低功耗.

（2）接口类型

a. 6位LVDS输出接口

在该接口电路中，采用了单通道传输. 每个原色信号使用6位数据，总共使用18位RGB数据，因此也称为18位或18位LVDS接口.

b. 双6位LVDS输出接口

在这种接口电路中，采用双通道传输，每个原色信号使用6位数据，其中奇数通道数据为18位，偶数通道数据为18位，以及总共36位RGB数据，因此也称为36位或36位LVDS接口.

c. 单个8位LVDS输出接口

在这种接口电路中，采用单通道传输，每个原色信号使用8位数据，总共24位RGB数据，因此也称为24位或24位LVDS接口.

d. 双8位LVDS输出接口

在这种接口电路中，采用双通道传输，每个原色信号采用8位数据，其中奇数通道数据为24位，偶数通道数据为24位，总共48位RGB数据，因此也称为48位或48位LVDS接口.

（3）界面功能

a. 高速率（通常为655Mbps）

b. 低电压，低功耗，低EMI（摆幅350mv）

c. 强大的抗干扰能力，差分信号

（4）分辨率

a. 单通道: 1280 * 800 @ 60

1366 * 768 @ 60

b. 双向: 1920 * 1080 @ 60

三，MIPI界面

（1）MIPI定义

MIPI联盟已经定义了一套接口标准，以标准化移动设备的内部接口，例如摄像机，显示器，基带和射频接口，从而在降低成本，设计复杂性，功耗和EMI的同时提高了设计灵活性.

（2）MIPI功能

a. 高速: 1Gbps /通道，4Gbps吞吐量

b. 低功耗: 200mV差分摆幅，200mv共模电压

c. 噪音抑制

d. 引脚更少，PCB布局更方便

（3）分辨率

MIPI-DSI: 2048 * 1536 @ 60fps

（4）MIPI-DSI模式

a. 命令模式

与具有帧缓冲区的并行接口相对应的MIPI-DBI-2基于DCS命令集，类似于CPU屏幕.

b. 视频模式

对应于并行接口的MIPI-DPI-2，屏幕刷新基于时序控制，类似于RGB同步屏幕

（5）工作方式

a. 命令如何工作

使用DCS长写命令包刷新GRAM.

每个帧的第一个数据包的DCS命令是write_memory_start，以实现每个帧的同步

b. 视频的工作原理

使用同步数据包实现定时同步，使用像素数据包实现LCD屏幕刷新. 空白区域可以是任意区域，每个帧都应以LP结尾.

四个HDMI接口

（1）接口定义

a. 高清晰度多媒体接口

b. 数字接口，同时传输视频和音频

c. 传输未压缩的视频数据和压缩/未压缩的数字音频数据

（2）发展历史

a. 2002年4月，日立，松下，飞利浦，Silicon Image，索尼，汤姆森和东芝等7家公司成立了HDMI组织，并开始制造它.

建立专用于数字视频/音频传输的新标准.

b. 2002年12月，HDMI 1.0发布了

c. 2005年8月，HDMI 1.2发布了

d. 在2006年6月，HDMI 1.3发布了

e. 2009年11月，HDMI 1.4发布了

f. 2013年9月，HDMI 2.0发布了

（3）HDMI功能

a. TMDS

最小化转换的差分信号

8bit〜10bit直流平衡编码

每个时钟周期传输10位数据

b. EDID和DDC

仅实现设备之间的连接

c. 传输视频和音频

成本更低，连接更方便

d. HDCP

高带宽数字内容保护

（4）HDMI接口类型
