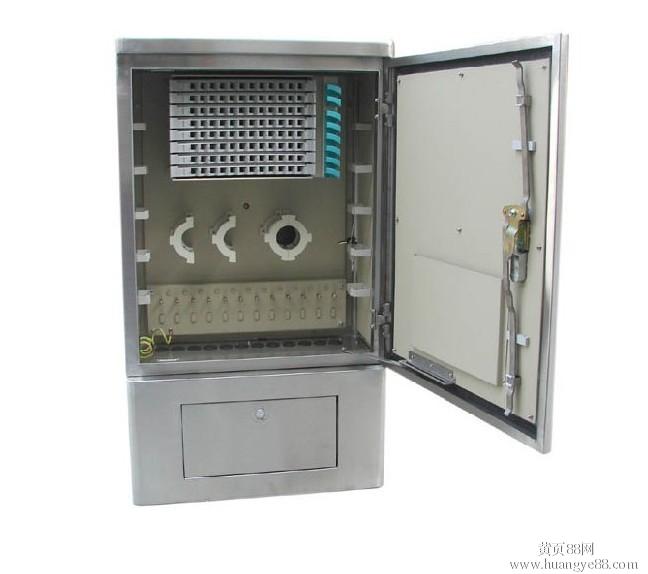

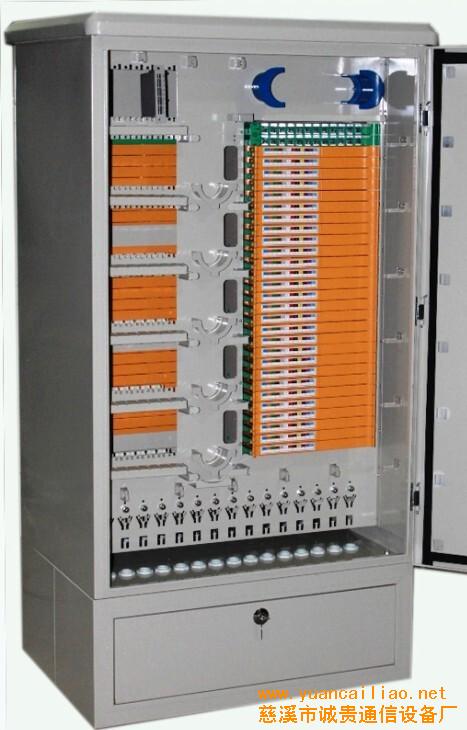

产品名称：SMC光缆交接箱

容量：96芯、144芯、288芯、360芯、576芯等。

箱体喷漆：PANTONG413C

特点：

A、光缆交接箱体，门锁生久品牌锁。

B、用于光缆交接箱，可配576芯机架。

1. 模块化设计：内置熔配托盘（即接续模块）上下分层，成功地集熔接和配线为一体，配置灵活，抽屉式结构简单、方便，适配器倾角安装，保证了光纤的最佳弯曲半径哀耗低。

2. 设备外缆的处理，尾纤的终接，以及熔接等操作均在正面进行，空间更富余，安装场地不受限制，并可实现光缆的直通和盘储功能。

C、外形美观大方，并可与箱体媲美。

主要技术指标：

工作温度：-40℃～+60℃。

相对湿度：≤95%（+40℃）。

大气压力：70Kpa～106Kpa。

耐电压水平：≥3000V(DC)1min不击穿、无飞弧。

绝缘电阻：≥2×104MΩ/500V（DC）。

机械强度：与表面垂直的压力大于980N。

密封性能：达到GB4208标准中IP65级要求。

阻燃性能：符合GB5169.7标准中要求。

防护等级：达到IP65级。

使用说明

一、概述

1、用途

本设备用于实现主干光缆与分支光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。

2、主要特点

2.1产品的箱体采用国际流行的SMC玻璃纤维增强不饱和聚酯塑料，经高温模压制成，具有优秀的抗腐蚀、耐老化功能，箱体的防护等级达到IP65级，完全适用于室外各种恶劣的工作环境，能抵御剧变的气候和恶劣的工作环境，使用寿命可达20年及以上;箱体还具有很好的隔热性能、密封性能及很强的防盗性能。144芯光纤交接箱产品外形美观、结构合理。

2.2模块化设计；本设备内置一体化熔配托盘为抽屉式结构，简单、方便，适配器倾角安装，保证了光纤的最佳弯曲半径，传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。

2.3设备外缆的处理，尾纤的终接，跳纤以及熔接等操作均在正面进行，安装场地不受限制。

2.4同时适用于普通光缆和带状光缆。

3、主要技术指标

3.1工作环境工作温度：-40℃~+60℃

相对温度:≤95%(+40℃)

大气压力: 70Kpa~106Kpa

3.2箱体防护等级达GB4208标准中IP65级要求。

3.3绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。

3.4耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。

3.5光纤连接器损耗（含插入、互换、重复性）不大于0.5dB。

3.6光纤连接器回波损耗： PC型≥40dB UPC型≥50dB APC型≥60dB

3.7光纤连接器插拔耐久寿命>1000次

4、箱体外形尺寸（mm）：见本公司规格明细表

箱体安装尺寸（mm）：见本公司规格明细表

5、最大容量: 288芯

二、安装

本设备可以落地安装。

1

1、落地安装时：先在预制的水泥基座上按安装尺寸预留4个M12的地脚螺钉,地

脚螺钉凸出基座表面约为150mm，安装时先打开设备门，将设备内底部的两个插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的地脚螺钉拧紧，合上基座面板，插好插销，锁紧面板。

2、架空安装时：在站台适当位置留出4个φ13孔,根据安装尺寸将设备固定可靠。

交接箱的使用期是同网络使用期一样，通常约20-25年。

选择高品质的室外箱体使其具有度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结.从而减少凝露现象的产生，并有效地保证箱体内光器件工作环境，同时配合选用耐环境变化的光器件和设计合理的盘纤、跳线路由，能大大减少由于环境变化而产生的光器件附加衰耗的增加和光纤微弯的产生。
