LED显示屏功率的计算方法_工程技术_信息

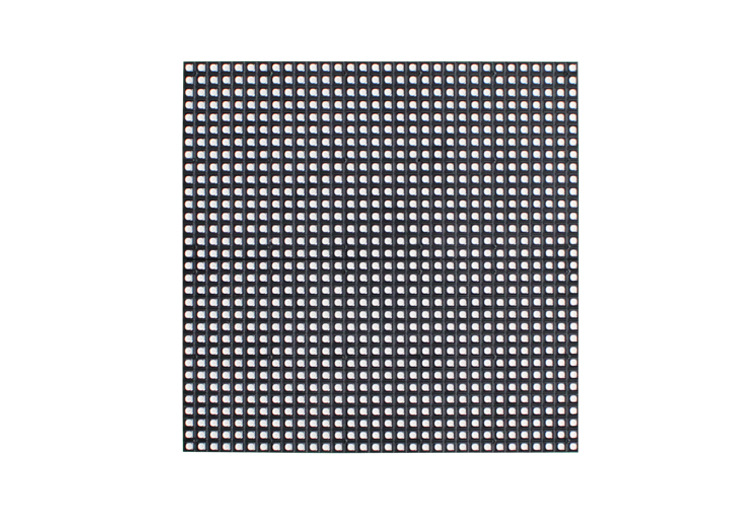

LED显示功率计算方法LED显示功率计算方法计算单元板当前数量的公式如下: 单元板电流=（单元板上的像素总数*发光管数量）每像素*单个发光管的当前大小/扫描单个发光管的电流通常为0.005至0.02，并且值可以为0.01A. 室内扫描次数为16次扫描，8次扫描或16次扫描半户外，以及4次扫描，2次扫描或室外静态（1次扫描））. 例如，当一块5.0双色室内单元板满载（满亮度）时，大约的总点数为: （32 * 64）* 2 * 0.01 / 16 = 2.56 A，即40A电源电源可以配备: 40 / 2.56 =每平方米16个块，功耗为: 2.56 A * 5 V /（0.488长度* 0.244高度）= 107瓦/平方米. 但是，有些发光管可以用0.02A的电流来计算，甚至更高，这会导致更大的功耗. 这种板的亮度略高，但是会被剧烈加热，冗余并烧坏，并且灯管会很快老化，这是非常糟糕的想象. 我希望您还没有购买这种单元板. 另一个示例是室外4扫描全色（2红色，1绿色，1蓝色）8 * 16点矩阵单元模块. 电流为: （8 * 16）* 4 * 0.015 / 4 = 1.92A. 也就是说，40A电源可以承载: 每平方米40 /1.92=21个块，功耗为: 1.92 A * 5 V /(0.256长度* 0.128高度）= 292瓦/平方米由于一些纯绿色和蓝色，此处选择发光管的大约电流为0.015A. 发光管电流很特殊.

由于颜色匹配效果，因此只能近似. 从驱动器IC的输入引脚到像素点的“点对点”控制的实现称为静态驱动，从驱动器IC的输入引脚到像素的“点对列”控制的实现称为静态驱动. 像素点称为扫描驱动器. 需要行控制电路: 在驱动板上可以清楚地看到，静态驱动不需要行控制电路，利率高，但显示效果好，抖动好，亮度损失大. 小等；扫描驱动器需要线路控制电路，但是利率很低. 效果差，并且亮度丢失. 在某个显示区域中，同时点亮的行数与整个区域中的行数之比称为扫描方法；室内单色和双色通常为1/16扫描，室内单色通常为1/8扫描，而室外单色和双色通常为1/4扫描，室外单色通常为静态扫描. 目前，市场上有两种驱动LED的方法: 静态扫描和静态扫描. 静态扫描分为静态实像素和静态虚像素. 静态扫描也分为静态真实图像和静态虚拟图像. 驱动装置一般采用国产HC595，台湾MBI5026，日本东芝TB62726，一般具有1/2扫描，1/4扫描，1/8扫描，1/16扫描. 例如: 一个像素大小为16 * 8（2R1G1B）的罕见全色模块，假设它由MBI5026驱动，则使用的总模块为: 16 * 8 *（2 + 1 + 1）= 512，MBI5026是16位芯片，512/16 = 32（1）假设32 MBI5026芯片为静态虚拟（2）假设16 MBI5026芯片，静态1/2扫描虚拟（3）假设8 MBI5026芯片，静态1/4扫描虚拟假设板上的两个红灯串联连接（4）使用24 MBI5026芯片，是静态实像素（5）使用12 MBI5026芯片，是静态1/2扫描实像素（6）使用6 MBI5026芯片是静态1 / 4扫描LED显示屏上的实际像素. 扫描方式为1 / 16、1 / 8、1 / 4、1 / 2，静态.

区别是什么？最复杂的方法之一是计算单元板上LED的数量和74HC595的数量. 计算方法: 将LED的数量除以74HC595的数量再除以8 =扫描的实际像素对应于虚拟像素的扫描次数: 更复杂的是，实际像素屏幕指的是红色，绿色和蓝色的光形成显示屏的发光管最后，每种发光管仅参与一个像素的成像以获得足够的亮度. 虚拟像素使用软件算法控制每种颜色的发光管最终参与多个相邻像素的成像，从而可以用更少的灯实现更大的鉴别率，从而可以将显示鉴别率提高四倍. 次. --- LED数字显示有扫描驱动和静态驱动两种方式. -扫描驱动的优/缺点: 优点是显示驱动电路笨重，2个IC可以驱动10'以下的8个LED，功耗低利益. . 各种尺寸的LED可以与主控制板，驱动器板和扩展板间接连接，因此不采用PCB板. 低功耗. 采用分时扫描显示方式，功耗仅为静态显示的1/5. 缺点是LED与驱动器板之间有许多连接（总共8个以上的LED）. 当位数很大时，连接和维护都很方便. 静态驱动的优点/缺点: 优点是LED显示组件之间的连接非常简单，并且所有LED只能用5-6根线串联连接，便于调试和维护.

显示器的亮度很好，并且可以使用合适的驱动组件来驱动2米以下的LED，这适合于制造大型户外数字屏幕. 缺点是每个LED需要1-2个驱动器IC，并且需要显示组件PCB板. 功耗稍大（扫描驱动程序的5倍）. 兴趣略高（平均来说，每个显示驱动程序的本地红色成本比扫描驱动程序的本地红色成本高0.4-1元）. LED驱动电路工程中的简单计算方法是根据已知电源来计算LED的数量. 示例: 额定输出功率为10W电源，额定正向电流为20m A，耗散功率为70mW. 可以配置多少个LED？上面的公式（即获得的数据的整数）1: 对于恒压驱动模式: 根据已知的输出电源电压计算串联的LED数量和每个分支的并联分支数量（1）计算每个分支中LED的数量（2）计算并行分支的数量. 注意: VLED的值根据不同的发光颜色而变化. 当使用稳定的电源驱动LED时，为了控制电流，通常需要一个串联电阻. 示例: 额定输出电压为DC 24V，功率为10W. 电源使用的额定正向电流为20mA，耗散功率为70mW. 额定正向电压为1.8V. 可以配置多少个LED？ （取所获得数据的整数）可以带来10组分支，每个分支具有由串联的LED组成的14 A电路，总共140个LED. 2: 对于恒定电流驱动模式，请从电源的已知输出电流和LED的电流值中计算出并联支路的数量以及每个分支的数量（1）计算并联支路的数量（2）计算分支中串联连接的LED数量: 示例: 额定输出电流为DC 0.35A，额定功率为10W电源，驱动功耗为70mW，正向电流为0.02A，如何配置？并行分支数: （取获得数据的整数）每个分支的串行连接数: 可以是17组，每组8个LED可以串联连接，总共136个LED. 线损和线压降的计算P线= IRV线= IR R线=σ（注: L是线的长度; S是线的截面积;σ是线的电导率）您也可以检查电气手册. 示例: 使用长度为10米（正负极线各为5米）的24AWG铜芯线，电流为2A，功率损耗和线电压降是多少？查看电气手册了解: R线= 0.737WV线= 2×0.737 = 1.474VP线= 2×0.737 = 2.948W从以上计算可以看出，当线电流较大时，应注意选择适当的导线部分，否则线损和线电压降会很大. 只有充分了解LED和LED电源的基本特性，我们才能正确设计和使用. LED光源. 显示功率根据点数计算得出，0.3W /点*总点数为总功率，最大功率乘以1.3；平均功率约为最大功率的一半.

每根电源线取决于它所驱动的机柜数量以及要计算的点数，然后才能计算出功率. 例如: 每平方20mm的点数为2500，那么每平方的最大功耗为0.3 * 2500 * 4/3 = 1000W / m2，平均功耗约为500W / m2，希望对您有所帮助最大3.75（1R）功率为每张18w. 至于电源本身的功耗，找不到此数据. 制造商的标称转换效率为95％，但尚未经过测试. 基于所有灯珠的全亮度（即峰值功率）计算该数据. 如果您有字幕，则大约可以计算40％. 如果要测量，请找到一个电度表并进行测量. 计算电源是不合适的. 例如，具有10个板和9个板的电源将具有相同的输出功率. 也就是说，如果有100个板，10个电源，并且P 3.75（1R）的最大功率为每张纸18w，则总峰值功率为1800W，按照40％的计算为720W. 真的吗？其实功耗就是板子的功耗，可以这样理解吗？是. 但这不是实际功率，只能称为平均功率，仅是估计值
