随着光纤网络的发展，光纤终端盒现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络

部件如分光器、波分复用器和光开关等直接加装到光纤终端盒上。这样，既使这些部件方便地应用到网

络中，又给光纤终端盒增加了功能和灵活性。光纤终端盒主要分为：6口、8口光纤终端盒、12口光纤终端

盒、24口光纤终端盒、48口光纤终端盒

熔接盘

熔接盘是用于光缆接续（俗称接头）时盘放多余纤芯的工具，一般固定在光缆终端盒的中间，是光缆终端盒的重要组成部分。

  1、光缆接头时，先剥开外套层，露出内层的纤芯（一般剥除长度为1.1M），将两根光缆分别固定在光缆终端盒的两端。 　

　2、用酒精棉擦拭纤芯，擦拭干净后用专用的切割刀切割纤芯，纤芯的断面一定要切割平整。然后套上热熔管。 　

　3、将需要接头的两根纤芯放入光纤熔接机中熔接，熔接完成后加热热熔管使其收缩紧贴纤芯。 　　

4、完成一组后（一般8根为一组，也有4根一组或16根一组），一般光缆终端盒为30cm或15cm，而留出来的纤芯有2.2M。所以要将其一起盘成椭圆形放入光纤熔接盘中，并将其固定好。 　

　5、光纤全部接完后，在光缆终端盒外面套上热缩管，并加热使其收缩紧贴住光缆，以防止雨水或水汽通过缝隙进入到光缆终端盒中。

FC法兰卡

产品类型

六位卡座

产品材质

ABS

◆主要技术参数

*工作温度：-5℃~40℃

*相对湿度：≤85%（30℃时），

*大气压力：70~106Kpa

*阻燃性：采用阻燃塑料（ABS），阻燃性能达到行业要求，添加抗老化剂！

◆应用范围

*用于光纤、尾纤、适配器的安装、管理

★光配系列(ODF)：光纤适配器、光纤开剥器、光纤桌面盒、光纤面板、光纤熔钎盘、光纤尾纤、光纤跳线、光纤配线架(柜)、ODF单元箱、一体化盘等

★光配附件：光缆交接箱、光缆固定架、储纤筒、三叶线环、热熔套管、裸纤保护管、六位卡座等

★总配系列(MDF)：25回线保安排、32回线测试排、100回线保安排、125回线测试排、各类保安单元等

★综合布线：110跳线架、卡接模块、25对高频模块、音频配线模块、配线架、理线架、室内外分线盒、综合布线柜(箱)等

★配套设备：各类网络通信工具及其它通信产品等

光纤分线箱

12芯光纤楼道箱！12芯光纤配线箱！12芯光纤分线箱！，12芯分线箱，光纤配线箱：

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合GB5169.7实验A要求。

电气性能

连接器衰减（插入、互换、重复）≤0.3dB；

回波损耗:APC型≥60dB，UPC型≥50dB，PC型≥40dB；

高压防护接地装置：

绝缘电阻：≥1000MΩ/500V（直流）。

耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

接地线截面积：>6mm2，接地处有明显的接地标志。

优势

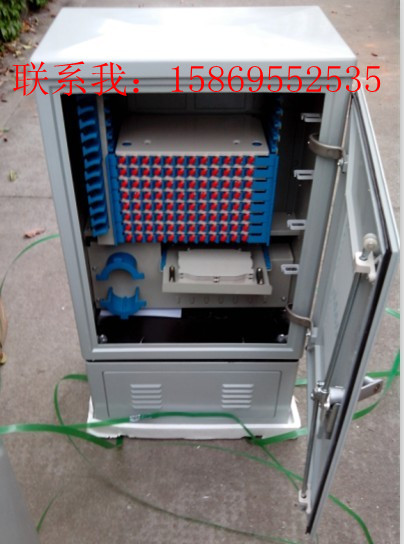

各种接头端接方便，安装灵活。144芯光纤交接箱

有抽屉式和固定式等多种规格；

模块化光纤配线箱端接更方便，使用更灵活；

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；

在1U的空间最多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；
