DXN8D室内高压实时显示设备安装手册11.适用范围DXN8D室内高压实时显示设备（以下简称设备），适用于额定电压3.6、7.2、12、24、40.5kV和额定频率为50Hz在室内高压电气设备中，提示带电条件和强行锁上开关柜网门是确保安全的重要措施之一. 1.2 1.3 1.4传感器: 可与各种高压开关柜，隔离开关，接地开关等配合使用. 提示显示: 用于提示高压带电电路的带电状态，并起到以下作用: 错误预防和安全. 强制显示: 除了提示显示功能外，还可以与电磁锁配合使用，强制锁定开关柜的操作手柄和网门，以防止带电接地开关，防止带电间隔意外进入，提高防误操作性能开关柜. 1.5 1.6 1.6.1 1.6.2 1.6.3带有核相显示: 为了方便用户现场双电源核相，显示面板配备了相测试终端. 使用环境条件环境温度: + 40℃〜-25℃. 海拔: 1000m及以下；面积1000〜3000m室内相对湿度: 日平均湿度不超过95％，月平均湿度不超过90％. 产品应考虑结露，下雨，温度突然变化和日照的影响. 1.6.4 2 2.1型号设备型号DXN 8-□□/□功能: T-提示型，Q-加强绝缘型（Q）额定电压（kV）设计序列号室内显示设备高压2.2传感器CG□- □□/□□上部插入件的安装孔高度尺寸（mm）增强绝缘类型（Q）额定电压（kV）设计序列号传感器适用于二级污染环境.

2.3显示型号ZS 8-□/□类型: Ⅰ，Ⅱ，Ⅲ，Ⅳ，Ⅴ型功能: T字型，Q强制性设计序列号显示3技术参数设备，请参见表1. 表1项目额定电压额定频率项目名称DXN8系列室内高压现场显示设备技术参数表kV Hz 25 32 42 3.6 7.2技术12 50 68 100kV / 1min参数24号40.5高压端子次级端子和接地干测试工频耐受绝缘传感器边缘电平电压（有效值）5min kV，次级端子至高压端和接地干测试工频耐受电压（有效值）1min雷电冲击耐受电压（峰值）部分放电V kV pC NVVVV 40 602000 75 125 185参见表2参见表2 2000不超过额定相电压的15％和不超过额定相电压的65％〜220〜110 —48适用的弯曲强度指示器4 4.1 4.1.1 4.1 .2 4.1. 3端子对地的工频耐受电压（有效值）1min. 发光点火电压阻断，启动控制电压阻断，电源电压分类传感器分为电压等级: 3.6、7.2、12、24、40.5kV.

根据传感器的绝缘等级: 普通型；加强绝缘类型（即完全工作状态类型）. 根据传感器的外部尺寸和安装尺寸: 参见表2. 表2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23传感器型号额定电压（kV） 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12最大直径（φ）82 82 84 92 94 95 95 95 95 95 95 95 95 100 100 105 105 105 105 105 105 110 110 110高度传感器型号规格技术性能表工频耐压（kV）42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min 42kV / 5min局部放电（pC）＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10 ＜10爬电距离（mm）≥240≥240≥240≥240≥240≥ 240≥240≥240≥240≥240≥240≥240≥240≥240≥240≥240≥240≥240≥240≥240≥240≥240≥240抗弯强度（N）＞ 8000＞ 8000＞ 8000＞ 6000＞ 300 0＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 8000＞ 9000＞ 9000＞ 9000上嵌件安装用的孔数2 2 3 3 1 3 3 3 3 3 3 1 3 1 3 2 3 3 3 3 4 4 9中心孔（M）-M10 M10 M10 M10 M10 M10 M10 M12 M12 M12 M12 M16 M10 M16 M 10 － M16 M16 M10 M10 － － M12侧孔（ M）2－M10 2－M8 2－M8 2－M6 －2－M10 2－M8 2－M8 2－M8 2－M8 2－M8 －2－M8 － 2-M10 2-M10 2-M10 2-M10 2-M12 2-M8 4-M10 4-M8 4-M8 4-M10 4-M8节距（mm）36 40 28 36 － 28 24 28 30 32 36 － 28 － 36 40 36 55 32 36 40×40 28× 40 40×48 36×55 40×48下刀片安装孔（M）M16 M16 M12 M14 M162-φ8.7M16 M12 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16 M16（H）130 〜145 130〜145 125〜130 130 186 125〜150 125〜150 125〜150 125〜150 125〜150 125〜150 125〜150 170 170 135〜150 135〜150 135〜150 135〜150 135〜150 135〜 150135〜150 135〜150 135〜150 CG101-12Q CG101-12Q CG102-12Q CG103-12Q CG104-12Q CG105-12Q CG105-12Q CG105-12Q CG105-12Q CG105-12Q CG105-12Q CG105-12Q CG106-12Q CG106 -12Q CG107-12Q CG107-12Q CG 107-12Q CG107-12Q CG107-12Q CG107-12Q CG108-12Q CG108-12Q CG108-12Q24CG108-12Q12110135〜15042kV / 5min ＜10≥240＞ 90005M12M1625CG108-12Q12110135〜15042kV / 5min ＜10≥240＞ 90004－4－M10 4 －M8 2－M10 2－M1030×35 40×48 28 36M1626CG108-12Q12110135〜15042kV / 5min ＜10≥240＞ 90007M12M1627CG201-40.5 Q40.5130340〜380100kV / 1min ＜10≥810＞ 100003M10M1628CG202-40.5Q40.5147320〜380100kV / 1min ＜10≥810＞ 100003M102－M1030M1629CG203-40.5Q40.5155320〜380100kV / 1min ＜8≥810＞ 120003M102－M1036M2030CG204-40.5Q40.5175320〜380100kV / 1min ＜10≥8108≥810＞ 140003M102－M1030M204.2 4.2. 1 4.2.2 4.2.3 4.2.4 4.2.5 5 5.1根据显示的功能，显示分为提示类型（T型）和强制类型（Q型）.

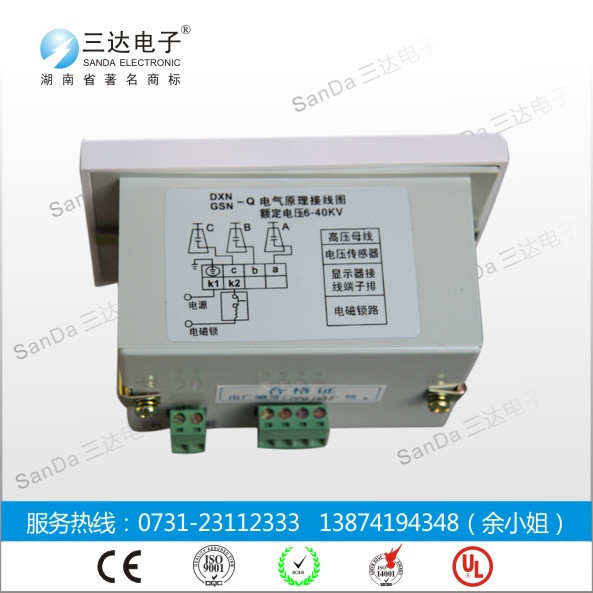

根据显示器锁定电源的性质，它分为: 交流锁定电源和直流锁定电源. 显示屏锁定电源电压的使用范围: 〜220V，〜110V，-48V. 该显示器可以配备核相功能（II型除外）. 根据显示器的外观和开口尺寸，它分为: Ⅰ型，Ⅱ型，Ⅲ型，Ⅳ型，Ⅴ型（见图1-5）. 设备结构设备原理接线图使用外部电线将A，B和C三相传感器的次级端子分别连接到显示屏上的三相a，b和c，以便传感器和电容显示器连接为串联分压器电路，从高压电路中提取电压信号，作为提示和强制阻塞功能的驱动信号源. 5.1.1 5.1.2 5.2 5.2.1提示型设备的原理接线图（见图6）. 强制性设备的原理接线图（参见图7）. 传感器结构传感器是有机材料制成的后绝缘体型，电容器芯棒中嵌入了高强度介电功能材料. 电容器的一端连接到传感器的上部插入件，上部插入件直接连接到高压带电电路；电容器的另一端在内部连接到传感器的次级端子（请参见图9）. 5.2.1外观根据电力设备的配套要求，传感器的外观，尺寸，结构（如直径，高度，伞裙）也有所不同. 5.2.3附件根据配套安装过程的不同要求，嵌件材料可以采用45号或H62黄铜冷拔圆钢，并且嵌件上的螺纹孔尺寸，孔数和孔距也不同（见表2）. ）.

5.2.4为了提高适应恶劣环境条件的能力，全工作状态传感器在原始普通传感器的基础上使用了高强度，高绝缘性的环氧树脂材料，并增加了传感器的尺寸. 通过增加伞裙来感应. 其外部绝缘的爬电距离被制成一个完整的工作状态传感器，从而大大提高了产品的运行可靠性. 5.3显示直接按键开关: 用于控制指示灯处于工作状态或静止状态. 对于强制显示，当指示灯处于休眠状态时，强制阻断电路仍处于工作状态. 显示充电状态的指示灯均为高亮度，长寿命的发光二极管，有效克服了原来设计中容易损坏霓虹灯的缺点. 因此，该公司设计了新的I，II和III型显示器，并删除了特殊的显示器. 直接键开关设置为延长霓虹灯的寿命，使显示充电状态的指示灯反映设备的充电状态. 随时有效地消除误判的隐患，确保安全操作，并延长显示器的使用寿命. 相位测试端子设置在核相位显示面板上，并且相位比较器可用于比较双电源的相位. 首先将比较器一端的插头插入电源开关柜核相显示面板上的一个相测试端子中，然后将比较器另一端的插头插入核相显示器上的三相中要确定的电源开关柜的面板. 在相位测试终端，观察比较器指示器的指示灯. （当相位相同时，比较器的指示灯熄灭；当相位不同时，比较器的指示灯亮）6 6.1传感器的安装孔尺寸传感器的外部尺寸和安装尺寸（请参见表2）.

6.2显示屏显示屏的整体尺寸和安装开口的尺寸（请参见图1至5）. 7 7.1安装，使用和维护出厂前，已对设备进行了严格的检查. 只有通过检查的产品才能出厂. 在安装和运行设备之前，用户应进行以下测试: 7.1.1传感器的工频耐受电压测试是单独进行的当传感器的工频耐受电压测试是单独进行时，您必须注意: 下部插入件（即接地端子）接地，请参见图8. 7.1.2显示屏7.1.2.1开机测试: 当施加15％的额定相电压时在设备的高压端，显示器的指示灯应发出可见光. 7.1.2.2 7.1.2.3 7.2 7.2.1 7.2.2启动测试: 当将额定相电压的65％施加到设备的高压端时，必须可靠地阻止强制显示. 传感器的三相A，B和C分别对应于显示器的三相A，B和C. 安装在安装设备之前，必须进行必要的清洁工作. 设备的安装应水平，紧固且可靠，并具有良好的电气接触. 连接传感器和设备中显示器的绝缘线的标称截面积应不小于0.75mm2多股铜线，并且相序必须一致. 显示器接地线的标称截面积不得小于1.5 mm2的多股铜线. 8随附产品文件: 装箱单；产品证书；和安装手册.

9 9.1运输，存储和验收运输9.1.1 9.1.2 9.2在产品的运输和装卸过程中，必须小心轻放，并避免碰撞. 产品可以在-35℃的环境温度下运输. 储存产品应存放在通风干燥的房间内，并且不得被雨水和化学气体腐蚀. 9.3验收产品到达目的地后，使用该产品的制造商应根据合同检查包装箱中装运产品的产品名称，规格，数量和技术文件，并逐项进行检查和验收. 10 10.1 10.2订购说明: 订购时应指出以下项目: 订购产品的名称，型号，规格，数量和交货日期. 交货方式，货物（港口）名称，接收单位，详细地址，电话号码和邮政编码. 1Ⅰ型显示形状和孔尺寸图ͼ2Ⅱ型显示形状和孔尺寸图ͼ3Ⅲ型显示形状和孔尺寸图ͼ4Ⅳ型显示形状和孔尺寸图ͼ5Ⅴ型显示形状和孔尺寸图图6提示端子接线图图7强制锁定端子接线图图8传感器工频耐压测试接线图图9传感器结构
