TN / IPS / PLS / VA屏幕之间有什么区别？显示面板分析

当今的显示器市场上，有许多样式和品牌，不同的价格和不同类型的面板. 购买时，许多用户会感到困惑. 那些比较小心的人将比较参数配置和价格作为参考，而许多用户只会注意外观而忽略参数. 实际上，这是错误的. 显示器内部还有很多东西. 今天，我将告诉您面板的选择.

液晶面板的类型与响应时间，颜色，视角，对比度和液晶显示器的其他重要因素有关. LCD面板约占LCD显示器成本的70％. 另一个是驱动电路和外观成本. 因此，LCD面板的质量起着决定性的作用. 从显示器的不同定位水平来看，LCD面板也具有不同的划分类型. 常见的有TN屏幕，IPS屏幕，PLS屏幕和VA屏幕.

TN面板功能分析

TN面板，全名是Twisted Nematic（扭曲向列）面板. 由于生产成本低，TN已成为使用最广泛的入门级LCD面板. TN面板的特点是液晶分子的偏转速度快，因此很容易提高响应时间. 但是色彩表现较差. TN面板是一个软屏，用手轻轻滑动时会出现类似的水样. 由于缺乏视角，这种类型的面板显示器正逐渐退出主流市场.

TN面板的真实照片

优点:

TN面板的优点是输出的灰度级数少，液晶分子的偏转速度快，响应时间容易提高. TN纯平屏幕对游戏玩家的优势是响应速度快，辐射水平非常低，更重要的是，眼睛不易产生疲劳，因此适合游戏玩家.

缺点:

TN面板的缺点是作为本地6Bit面板，TN面板只能显示64种颜色的红色/绿色/蓝色，最大实际颜色仅为262.144，而宽视角面板均具有本地颜色. 8bit颜色，因此过渡效果更好. 此外，TN面板提高对比度的难度更大，因此TN颜色相对较浅，不够明亮，并且视角较小. 如果从中心看，会出现明显的色偏和亮度差异.

建议除长期游戏的玩家外，最好不要选择TN屏幕. 毕竟，颜色和视角要差得多，不适合工作和看电影.

IPS面板功能分析:

IPS是英文In-Plane Switching的缩写. 英文含义是平面开关屏幕技术，通常称为“ Super TFT”. 目前，它被广泛用于液晶显示器和手机屏幕等显示面板. 用外行的话来说，IPS屏幕是使用IPS技术的屏幕. 与普通显示屏相比，它具有更清晰，更细腻的动态显示效果，视觉效果更加出色. 因此，通常当我们选择LCD或智能手机屏幕时，IPS屏幕的性能会更好. 因此，普通的IPS屏幕液晶显示器或智能手机将成为企业经常提到的一大卖点.

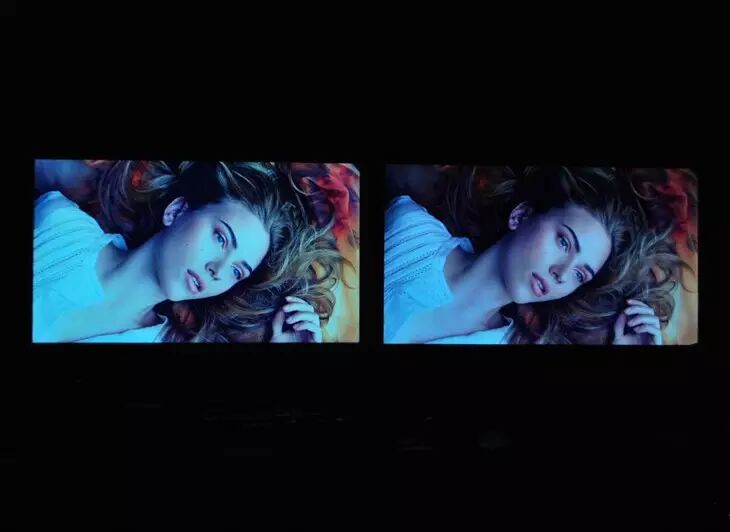

左: IPS右: TN

优点:

大视角: IPS屏幕面板的视角可以达到178度. 从正面和不同角度观看时，颜色变化的程度变为颜色失真率，并且用肉眼几乎无法分辨出所获得的值. 这意味着从正面或侧面观看图片的效果是相同的.

左: IPS右: TN

真彩色: 这也是IPS屏幕彩色枕头特性的综合显示. 由于具有彩色翻转和亮度转换等IPS屏幕，无论您欣赏哪个角度，都可以看到具有逼真的色彩，饱和色和自然色的高质量图像.

出色的动态图像质量: IPS屏幕上可以显示的动态高清图像特别适合于复制运动图像，而没有残像和拖尾现象. 它用于观看数字高清视频和快速运动的图像，例如比赛，游戏盒动作，电影的良好载体.

节能环保: IPS屏幕技术更加节能环保. 而且，由于液晶分子的排列更加合理，并且液晶层的厚度减小，液晶屏的透光率发生了变化，显示效果得到了增强，并且显示面板可以做得更薄，功率更大. 保存.

色彩准确性: IPS屏幕技术受到人士的青睐，可以满足设计，印刷和航空航天行业的人士对色彩的更高要求.

缺点:

由于IPS屏幕采用水平液晶分子排列，因此在增加视角的同时减少了光的穿透. 为了更好地显示明亮的色彩，必须增加背光灯的亮度，因此漏光现象非常严重. 通常，随着屏幕的增加，IPS已经批评了大面积边缘漏光的问题. 由于IPS屏幕无法提高穿透力，背光的改善也使其失去了高对比度的竞争优势.

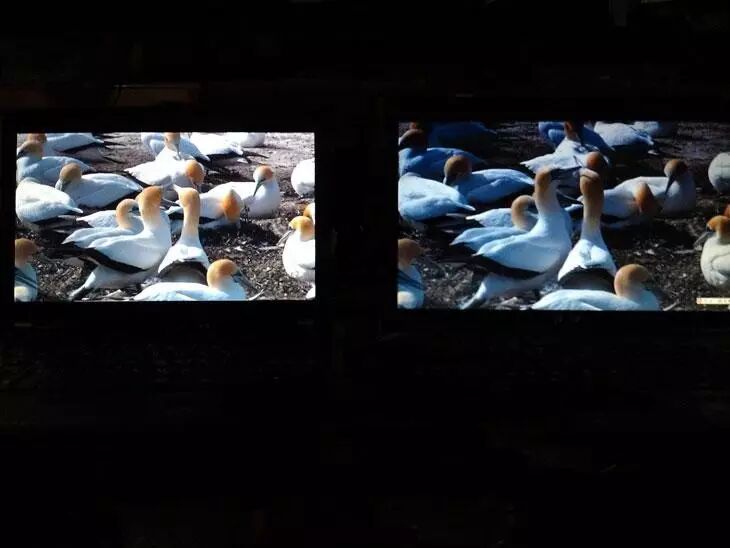

左: 便宜的IPS，右: TN

IPS面板分类:

S-ips面板

S-ips面板是原始的ips面板，具有8位显示颜色输出，因此该面板的显示颜色非常高，组件也更，但是其成本很高. S-ips面板的外观改变了液晶分子的排列和电极的划分. 如果没有电压施加到屏幕，则其液晶分子将不会翻转，并且光线将无法通过屏幕. 施加电压时，液晶分子将翻转并允许光线通过，这可以大大增加屏幕的可视角度并可以显示多达16777216种颜色.

H-ips面板

此面板晚于原始ips显示面板. 它是LGD在从日立转让的S-ips技术上成功开发的. LGD已逐渐开发出基于S-ips技术的显示屏. H-ips主要针对原始S-ips的视角，对比度和大角度紫色问题，并提出了一种新型的改进型屏幕面板，可以大大提高屏幕的显示响应时间，减少了屏幕显示问题. 颜色漂移. 从技术上提高屏幕的色彩还原能力并增强屏幕的色彩效果.

E-ips面板

E-ips实际上是H-ips的一种经济且超级简化的显示面板. 它们在成像原理和基础上没有实质性差异. 但是，E-ips不仅具有ips的所有优点，而且响应速度更快，显示效果更好. 另外，E-ips面板本身不容易在外观上产生较大的凹痕，并且在工作时其颜色会更清晰，并且图像会延迟. 它很少出现，但其颜色类型将相对较小. 它可以显示大约262,144种颜色，这是它的直接缺点.

AH-IPS

AH-IPS（高级高性能IPS）于2011年推出. 与高端H-IPS相比，AH-IPS大大降低了成本. 液晶像素之间的距离更小，从而提高了面板的透光率.

一个简单的理解是H-IPS> S-IPS> AH-IPS> E-IPS

PLS面板功能分析:

在讨论IPS面板之后，我不得不提到PLS面板，因为每个人都总是比较这两个面板. 作为由三星专有技术开发和制造的面板，PLS的市场份额不如IPS，TN和其他面板的市场份额好. 自推出以来，它一直是三星显示器所依赖的面板. PLS面板以前称为“ SuperPLS（平面到线）”，而IPS的全称是“平面内交换”. 从命名的角度来看，我们可以发现两者之间似乎存在一定的相关性. 可以看出，IPS之所以被称为“硬屏”，是因为它的屏幕表有较强的硬度. 无论是PVA面板还是MVA面板，它们的屏幕表面材质都比较柔软，因此通常被人们称为“软屏”. 三星的PLS在机身外部不使用任何镜面屏幕，它的屏幕具有很强的硬度，类似于IPS面板，因此我们也可以将PLS称为三星的“硬屏”.

PLS面板的驱动方法是所有电极都位于同一平面上，并且液晶分子由垂直和水平电场驱动. 尽管从严格意义上讲它不是IPS面板的变体，但它在性能上与IPS非常接近，并且其声称的生产成本比IPS降低了约15％，因此在市场上实际上具有相当的竞争力. 一些制造商甚至使用PLS面板假装为IPS面板来生产显示器，这在某种程度上说明了PLS面板和IPS之间的相似性，但显然，这是一种误导消费者的行为.

VA面板功能分析:

VA面板可分为以富士通为首的MVA面板和由三星开发的PVA面板. 后者是前者的继承和改进，也是市场上使用最广泛的类型. VA面板还是高端LCD最广泛使用的面板类型，它们是宽视角面板. 与TN面板相比，8bit面板可以提供16.7M的色彩，大视角是这种定位高端面板的资本，但价格却比TN面板贵.

富士通的MVA技术（多域垂直对齐，多象限垂直对齐技术）可以说是最早的宽视角LCD面板技术. 我国台湾省的奇美电子（Qingjing Optoelectronics）和友达光电（AU Optronics）等面板公司都采用了这种面板技术. 三星三星电子的PVA（图案垂直对齐）技术也属于VA技术的类别. 这是一种图像垂直调整技术，可以直接改变液晶单元的结构并大大提高显示性能. 与MVA相比，它可以获得更好的亮度输出和对比度. . 此外，在这两种类型的基础上扩展了两种改进的S-PVA和P-MVA，以及类似于e-IPS的C-PVA面板的简化版本.

VA面板的特征是VA面板的正面（正视图）具有最高的对比度，但是屏幕的均匀性不够好，并且经常会出现色彩漂移. 鲜明的文字是它的杀手feature，黑白对比度很高. VA面板也是一个软屏. 只要您用手指触摸面板，李子图案就是VA面板，水波纹就是TN面板.

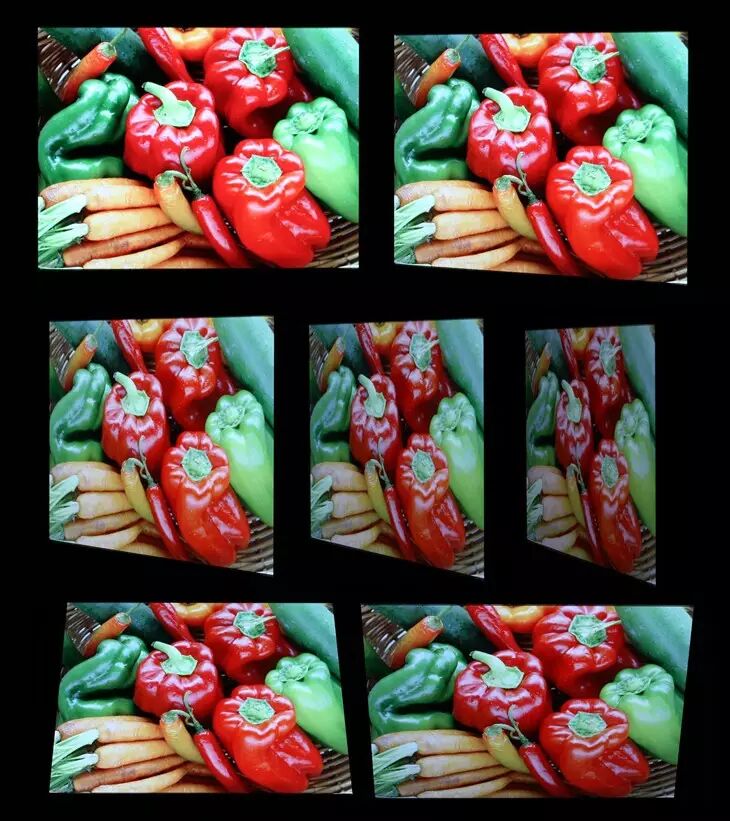

PVA面板各个角度的真实照片

优点:

优点是带有VA面板的显示器具有大视角，更纯净的黑色性能，高对比度和准确的色彩再现.

缺点:

与IPS相比，VA面板的缺点是功耗高，响应时间慢，面板均匀性和视角稍差.

摘要:

通常，对于图像质量和视角有更高要求的用户，完全不能接受TN面板，但是TN面板价格低廉且优势不大，因此仍然可以在当前的显示器市场中生存. . 越来越多的用户喜欢VA，PLS和IPS面板显示器. 因为产品很接近，所以选择起来比较困难. 一般来说，PLS和IPS面板在色彩还原和视角方面要好一些. 与IPS面板相比，PLS具有理论上的成本优势，价格相对亲民. 选择“性能更高”，但是缺点是PLS面板可用的产品相对较少.
